解决方案
解决方案

监测目的:

随着社会的发展,桥梁在交通运输领域的具有越来越重要的作用。在桥梁使用频率逐渐增多的当下,部分桥梁的质量问题开始陆续显现,这类桥梁经过检测后会发现存在如结构出现不规则裂缝、混凝土剥落露筋、梁体及墩台帽梁水蚀等质量问题。这些问题已严重影响到桥梁的安全性和耐久性,稍有忽视就会酿成难以挽回的损失。桥梁安全已成为各级领导,乃至全社会最关心、最敏感的问题。所以桥梁健康监测是保证桥梁健康稳定服役必不可少的一种手段。




测点布设:

GNSS/风速风向仪
倾角仪
位移计
应变计
静力水准仪
振动传感器
静力水准仪
应变计
地震仪
索力传感器
索力传感器
应变计
温湿度计
静力水准仪
振动传感器
应变计
动态称重系统
地震仪

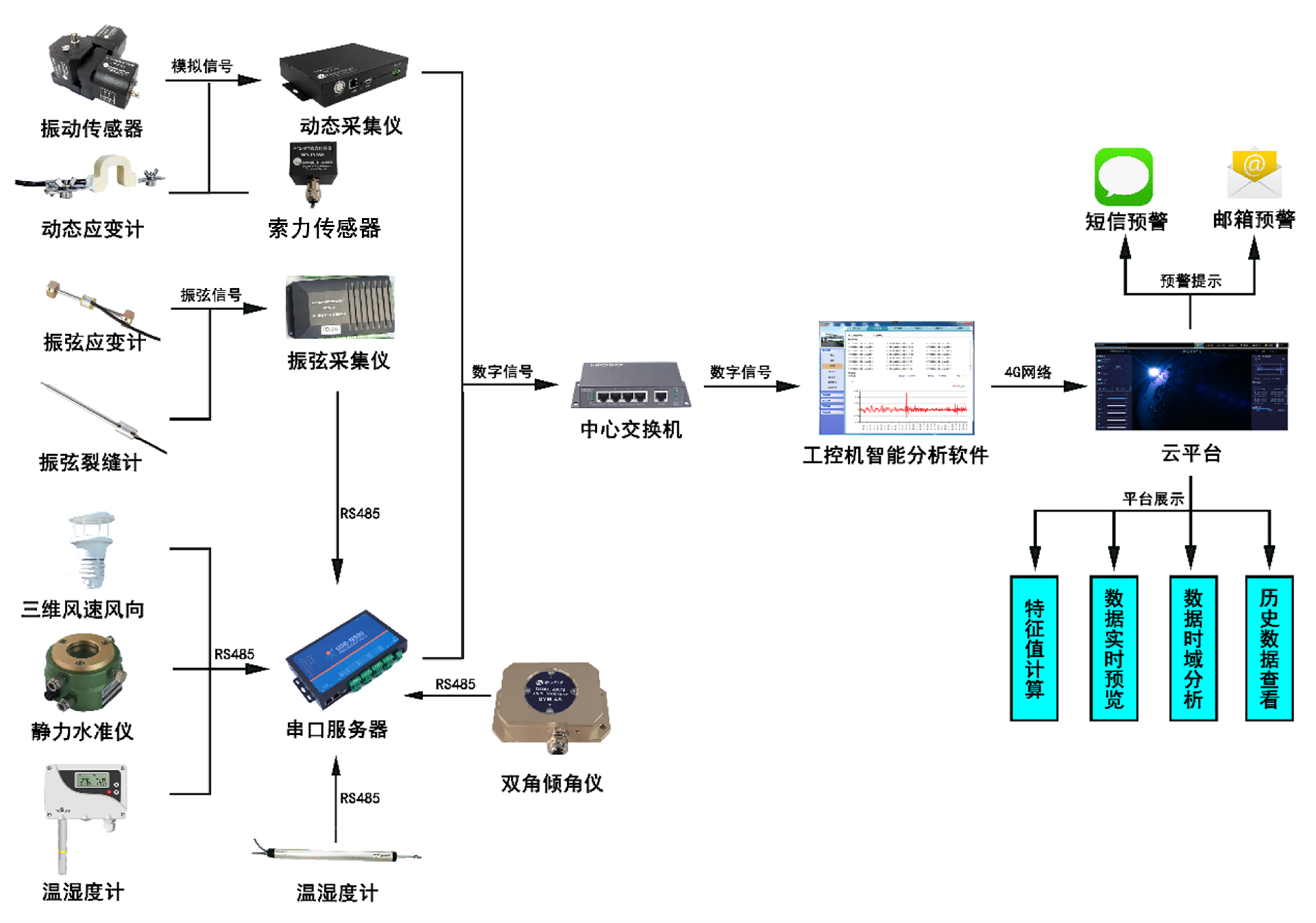

监测方式:



监测软件功能:

1.桥梁结构健康监测系统可将动、静态数据流汇集一体,提供更加准确的健康评估手段。

2.采集设备可通过任意有网络的终端设备(Pad或智能手机)对分布式在线监测系统进行统一管理。

3.采用云端存储方式,便于用户随时随地访问数据,在有需要时并对数据进行深入分析。

4.用户在采集仪管理平台里设置好报警参数后,在警告推送栏处新增报警邮件接收人,填写相关接收信息,当传感器所测物理量值达到用户设置的报警触发阈值,用户就会收到报警邮件,然后可根据警报信息有针对地进行检测评估。

5.用户可查看任意项目中,各采集仪的各个通道在某段时间内的数值趋势值的类型也可选择有效值、峰峰值等特征数值。

6.展示项目概况、设备类型、设备总数量、设备运行情况、实时诊断播报、今日数据统计等功能;在项目主界面中还可以查看桥梁模型图,桥梁模型图中可以查看到测点预览、车流量模拟、温度场分析。

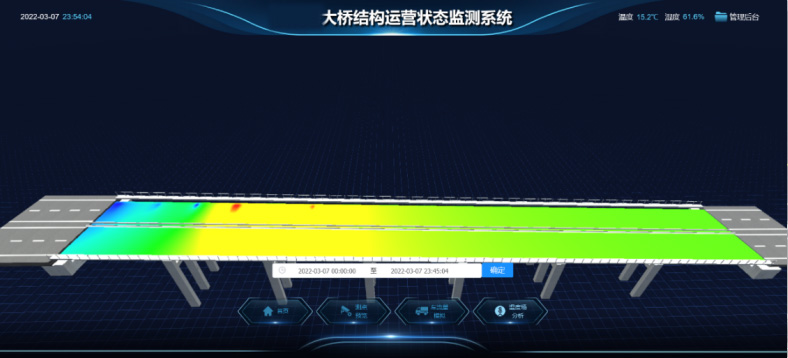

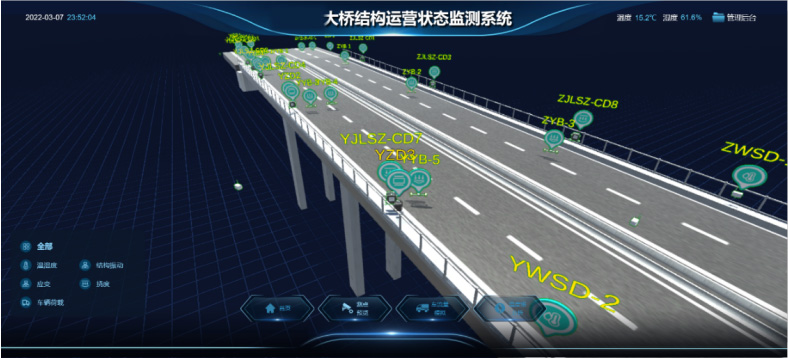

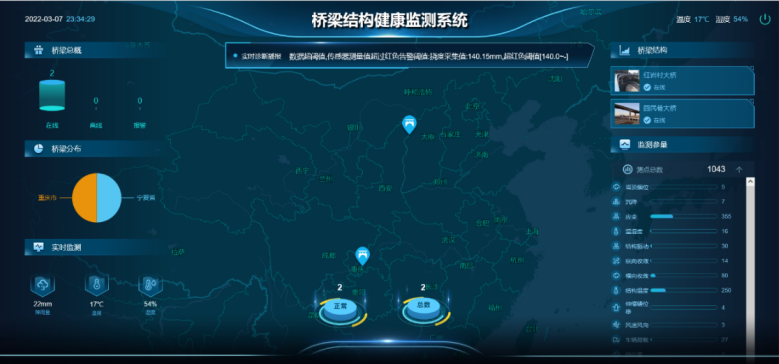

监测界面:
