广东省某大桥健康监测

2021-12-22 管理员 阅读 1445


一、项目背景

该大桥项目包括跨海大桥和接线工程,全长约6.613千米,其中跨海大桥长约3.333千米,接线道路长约3.28千米。项目按照公路Ⅰ级标准设计,为双向六车道,主桥为双塔双索面混凝土梁斜拉桥,主塔高125米。大桥梁健康监测的基本内涵即是通过对桥梁结构状况的监控与评估,为桥梁在特殊气候、交通条件下或桥梁运营状况异常严重时发出预警信号,为桥梁的维护维修和管理决策提供依据与指导。然而,桥梁结构健康监测不仅是为了结构状态监控和评估,其信息反馈于结构设计的更深远的意义在于,结构设计方法与相应的规范标准等可能得到改进。


二、项目描述

本项目主要提供索力传感器、振动传感器、振弦式应变计、倾角传感器、Lora无线网关、振弦物联模块、动态数据采集仪、BY-IPCS软件,并且负责设备安装和系统调试。

该项目所布设的仪器具体情况如下表所示。

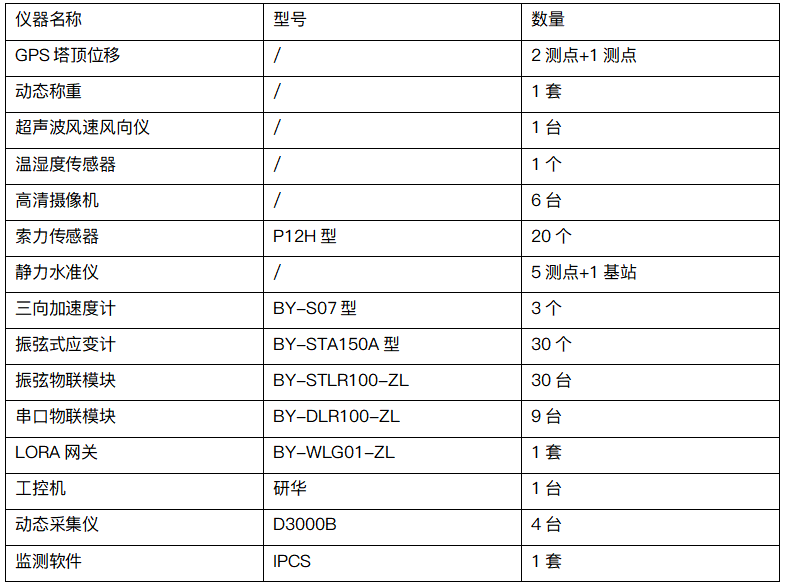

表1 使用设备一览表


三、 项目效果

斜拉索的振动频率、索力,应力应变的动态监测;

桥梁的振动频率与幅值的动态监测;

桥墩和桥塔的强震、船撞监测;

梁体横向、纵向倾斜度的监测;

可以通过LORA系统实现无线式组网,上传数据;

自定义设备分级预警值,做到阈值报警;

系统可以自己发送预警信号,可以对现场情况做出及时的反应;

可查看大容量历史数据,快速输出监测报告。

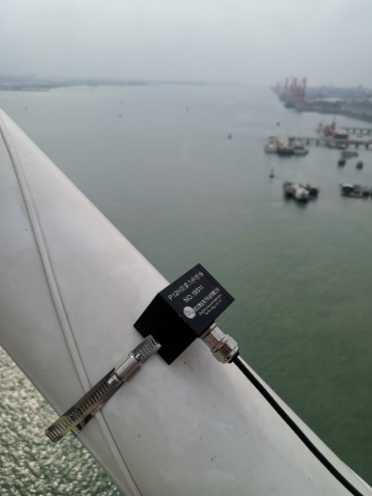

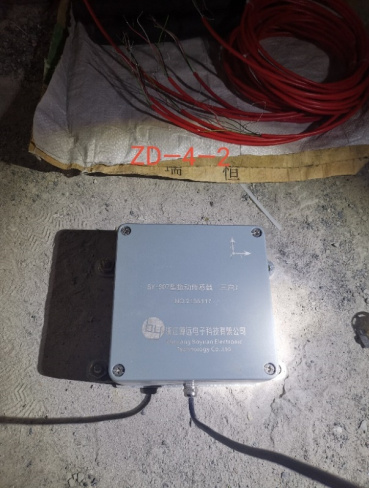

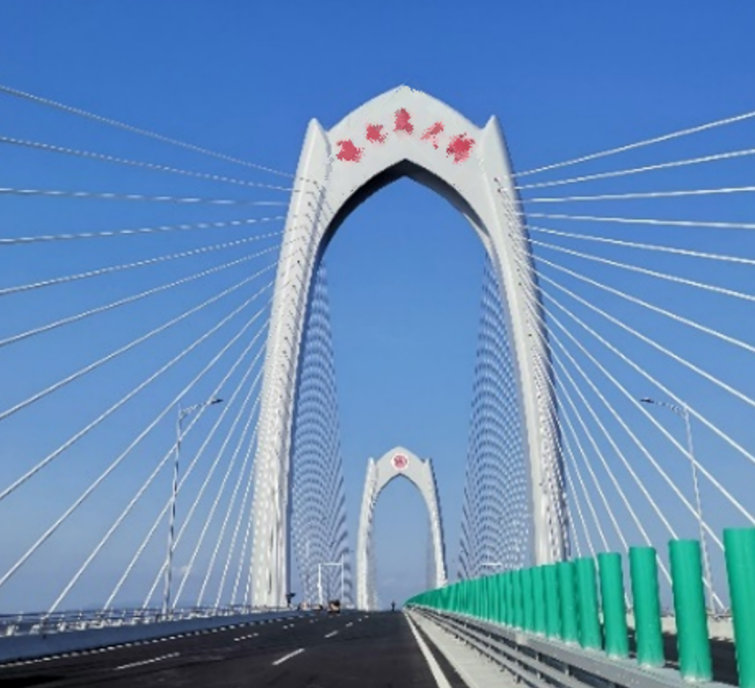

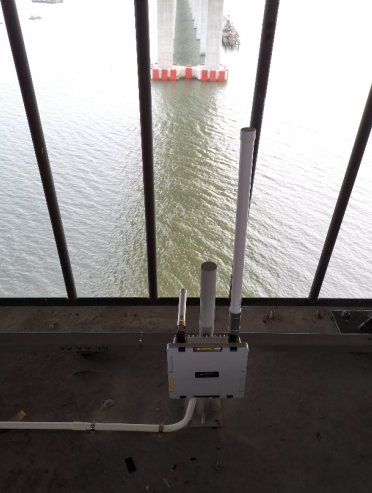

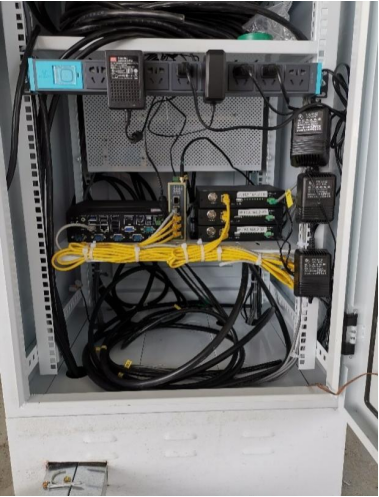

四、项目照片

image.png     202204191850.png

202204197867.png     202204194125.png

五、数据展示

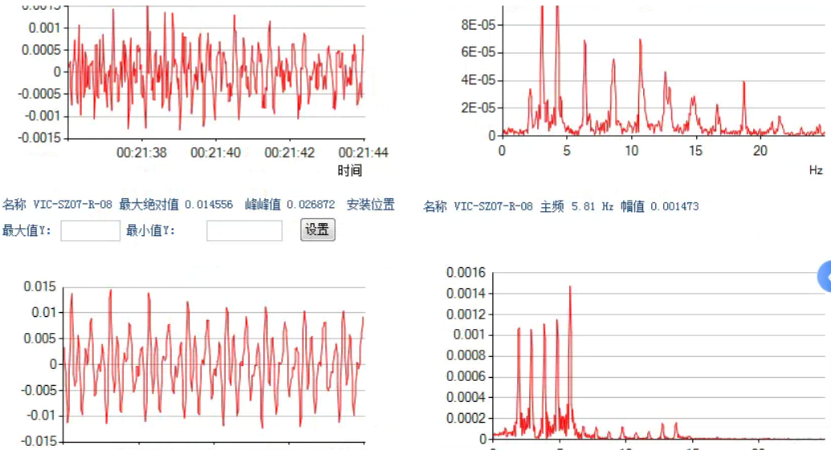

图 振动数据展示图

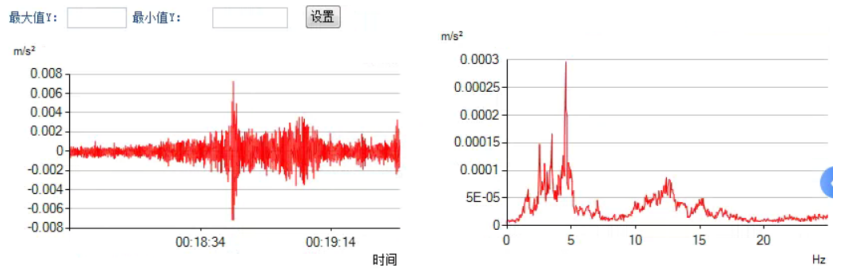

图  索力频率数据展示图
