平遥文庙结构健康监测案例

2021-12-22 管理员 阅读 233


一、项目背景

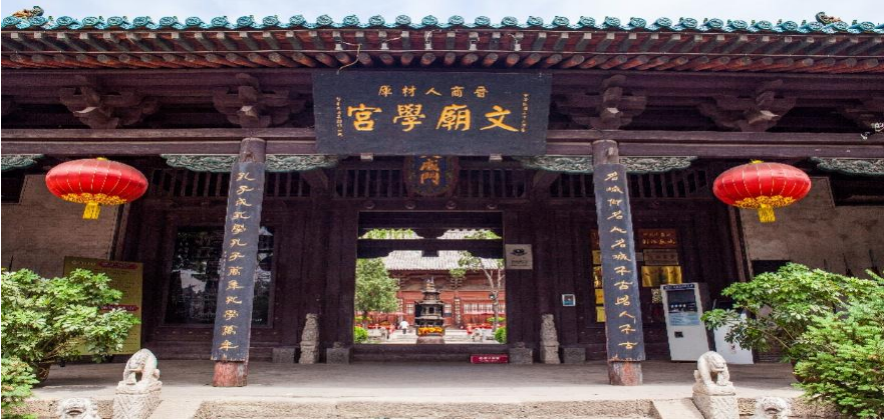

此建筑位于山西省平遥县城内东南隅,始建于唐贞观初年,其大成殿为金代重建,保持原貌,是我国现存各级文庙中历史最久的殿宇,是全国文庙中仅存的金代建筑。庙坐北向南。总面积35811平方米,庙区占地8649.6平方米,建筑面积3472.3平方米。现存四进院落,中轴线上排列有:棂星门、大成门、大成殿、明伦堂、敬一亭、藏经阁等建筑。


二、项目概括

本项目通过分布式在线云监测系统对平遥文庙主体结构进行在线监测,涉及到振动、应变、裂缝、倾角、温湿度等多个参量;本项目考虑到古建筑用电安全和旅游景点尽量避免拉线等特点,使用了LORA无线组网传输技术,实现了静态设备不外供电、不拉线,超低功耗无线组网。

该项目具体布设仪器情况:

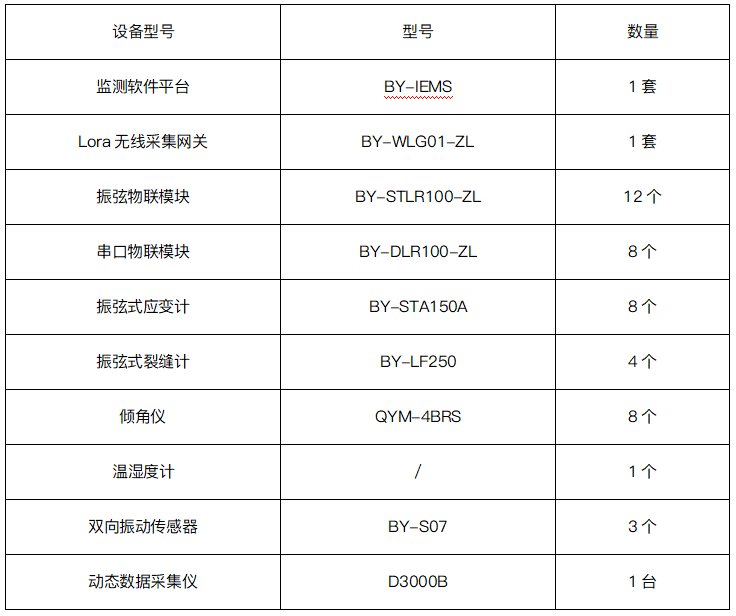

表1 使用设备一览表


三、项目效果

1、对地震动影响、结构动力特性、应变、裂缝、倾角、温湿度进行了实时监测;

2、云平台自动化设置多级预警,突发事件及时响应;

3、通过Lora无线采集系统尽可能的保证了用电安全和美观度;

4、为文物保护单位提供长时间的监测数据,为后期修缮加固提供数据支撑。


四、数据展示

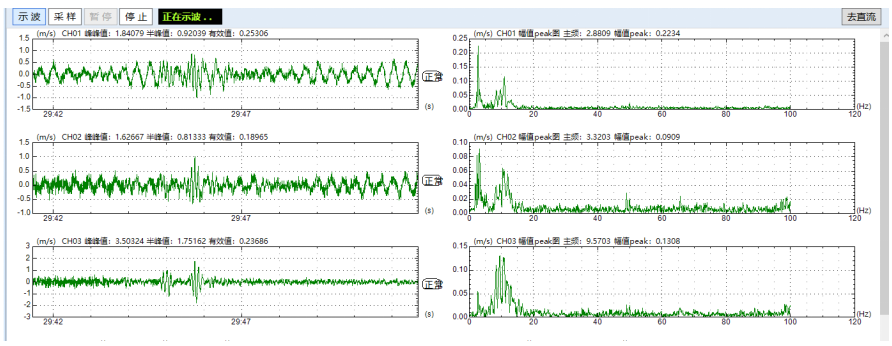

图1 项目实时数据图

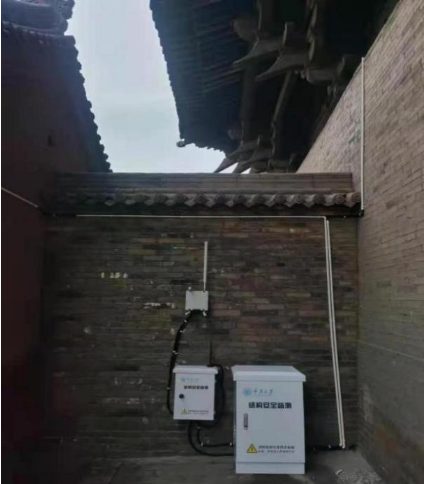

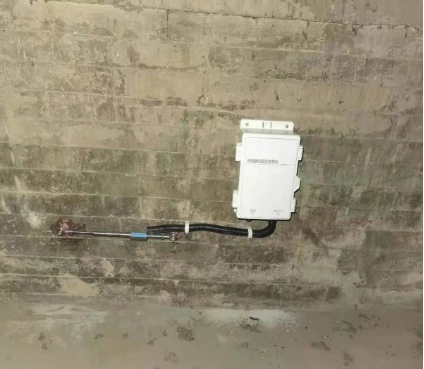

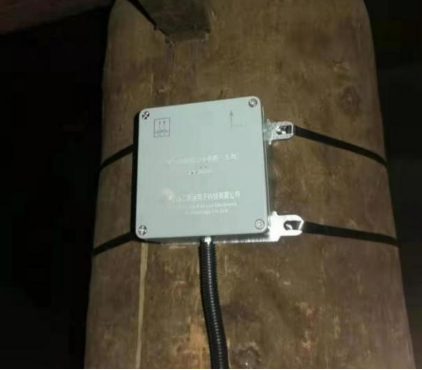

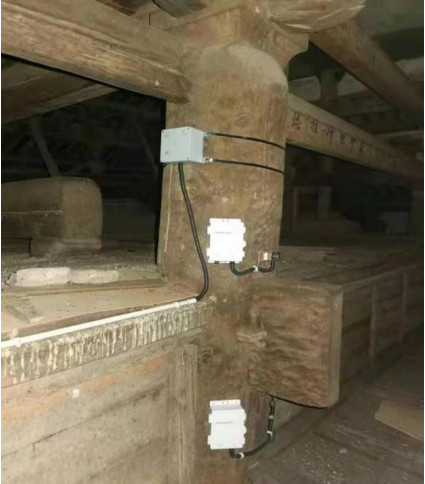

五、项目照片

image.png     202204203250.png

202204201406.png     202204204636.png
