重庆龙兴足球场钢结构应变监测案例

2021-12-22 管理员 阅读 268


一、项目背景

重庆龙兴足球场位于重庆两江新区龙盛片区城市功能核心区,占地面积约303亩,总建筑面积16.69万平方米,可容纳约6万人观赛。重庆龙兴足球场是重庆市打造的首座专业足球场,也是中国在建的规模最大的专业足球场之一,于2022年10月交付使用。随着人类文明的进步,大跨空间结构以其美观,大气的建筑形式逐渐代替了传统的结构形式,但因其结构形式和受力状态复杂,施工难度大等原因,对此大型钢结构进行应变监测则显得尤为必要。


二、项目概括

本项目主要提供Lora无线采集网关、振弦物联模块、振弦应变计,并负责现场的技术支持。

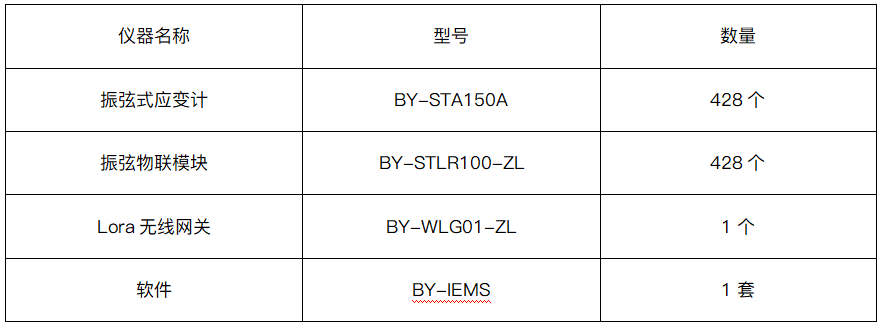

表1 该项目所布设的仪器具体情况


三、项目效果

1.可以进行自动测量,实时监测钢结构的应变应力,半小时采集一次,两节电池可以供振弦采集模块使用5年时间,LORA传输距离远,实测两公里范围内有效传输信号;

2.通过互联网可以直接登录访问监测系统,远程修改监测设备参数,可以方便、及时、实时掌握现场情况;

3.通过Lora无线采集系统对应变进行长期监测,实现统一管理,为足球场钢结构的综合评估提供数据。

4.系统可以自动化设置触发阈值,可以对现场情况做出及时的响应;

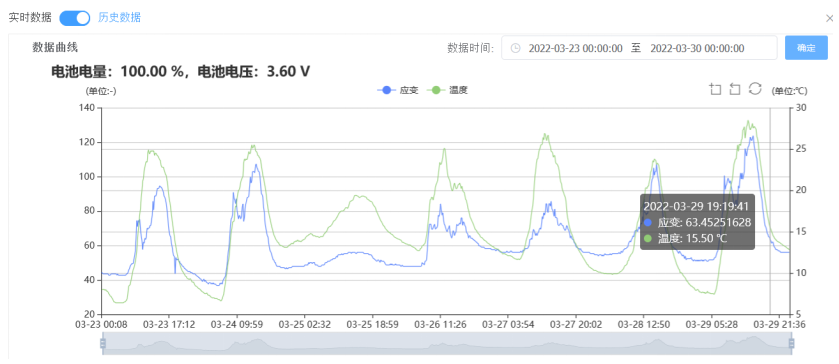

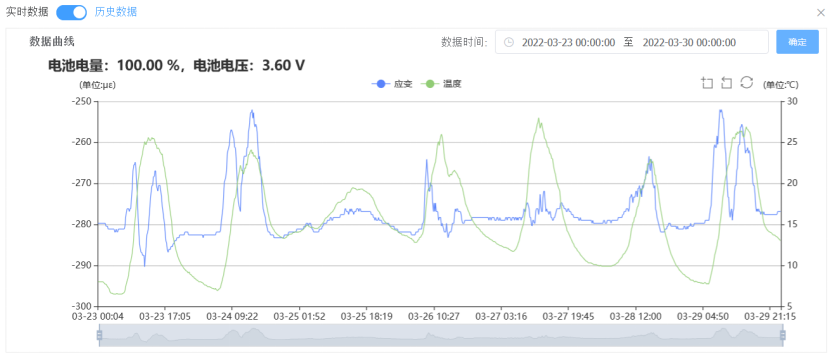

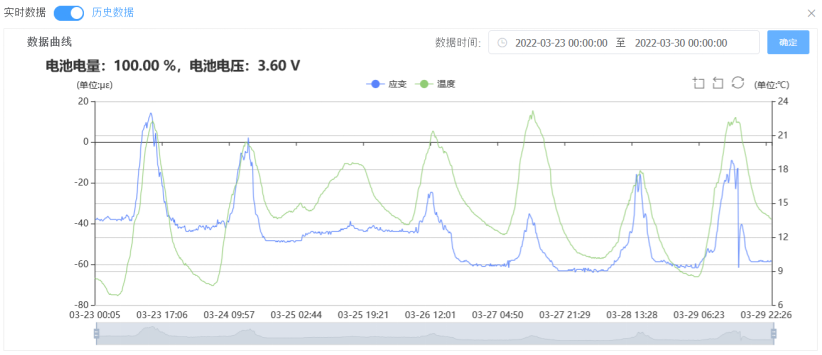

四、数据展示

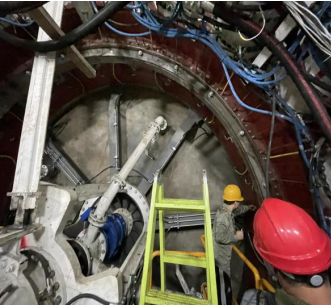

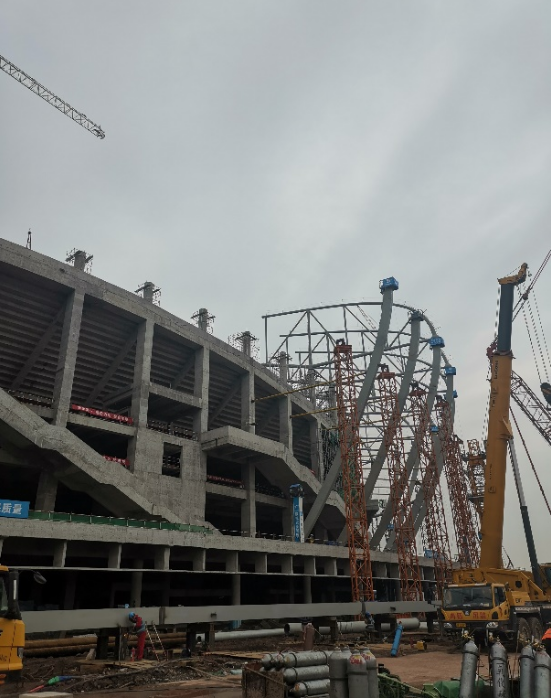

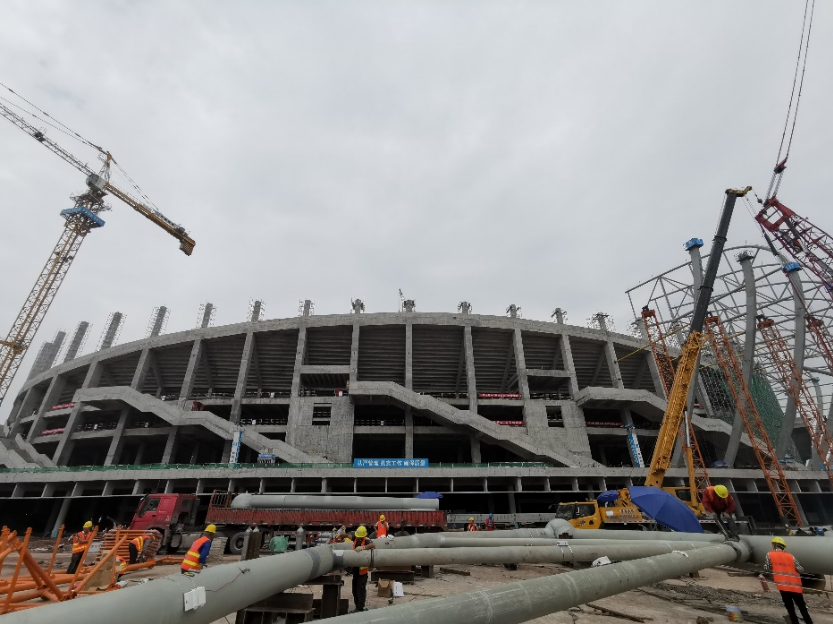

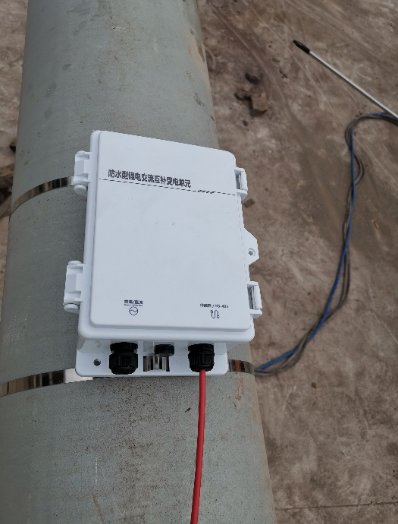

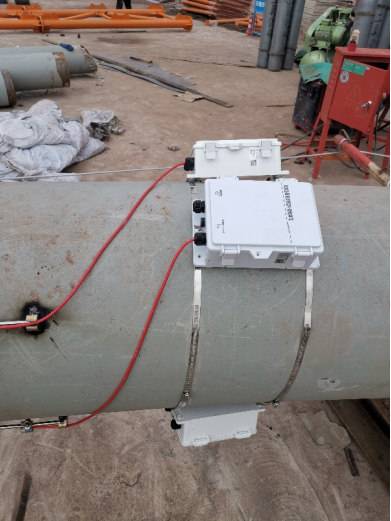

五、项目照片

image.png     202204201176.png
