盐城风电塔筒振动倾角索力监测案例

2021-12-22 管理员 阅读 1585


一、项目背景

盐城沿海风力资源丰富、具备发展大规模风电场的条件,根据《江苏省风力发电规划(2006-2020年)》,全省风电开发总量2100万千瓦,其中陆上300万千瓦,海上1800万千瓦。盐城沿海上风电可开发总量1470万千瓦,其中陆上170万千瓦,海上1300万千瓦,占全省2/3以上。长期以来,振动是风力发电机组运行中最常见的主要故障之一,又是原因最复杂、最不容易解决的问题,严重时会形成振动事故,造成设备损害。风力发电机运行是否正常直接影响着风力发电的产量,风机故障可能会导致机组本身的损坏,甚至有可能造成更严重的后果,因此风机的监测显得尤为重要。


二、项目概括

本项目主要提供振动传感器(三向)、动应变计、倾角传感器(双向)、索力传感器、动态数据采集仪、分布式在线云监测系统,并且负责技术指导安装。

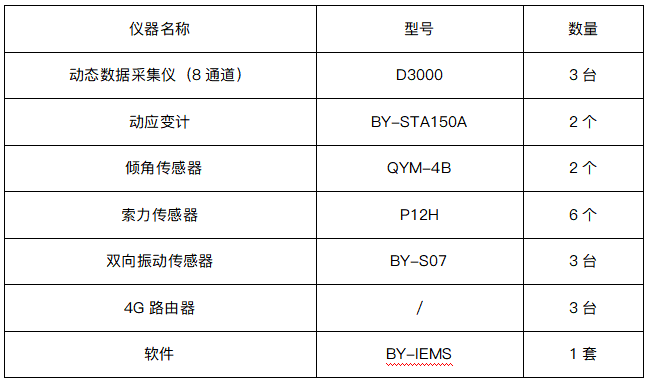

表1 单个风塔所布设的仪器具体情况


三、项目效果

1、 记录承台和风机塔筒在不同高度处的振动、应变和倾斜动态响应数据;

2、 基于振动频率法,分析解算预应力拉索索力;

3、 分析承台、风机塔筒、预应力索的响应特性;

4、 基于监测数据定期给出数据分析报告;


四、数据展示

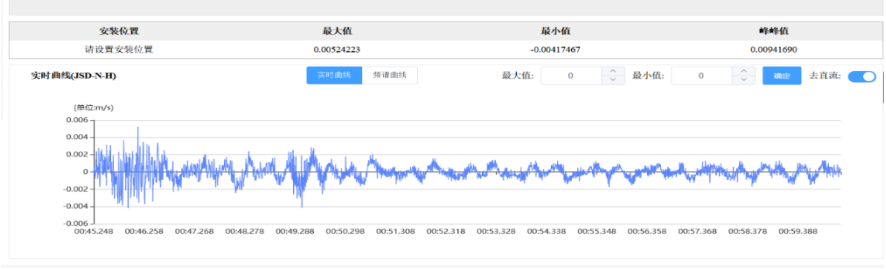

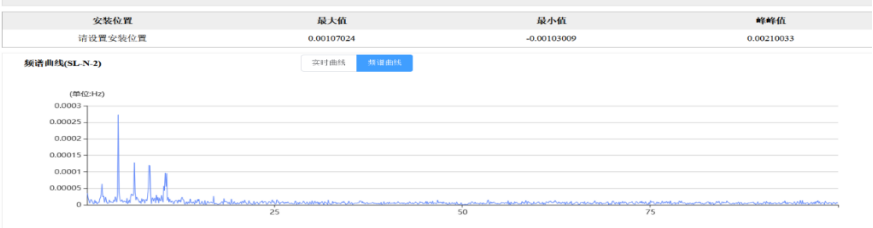

预应力索振动数据及频谱

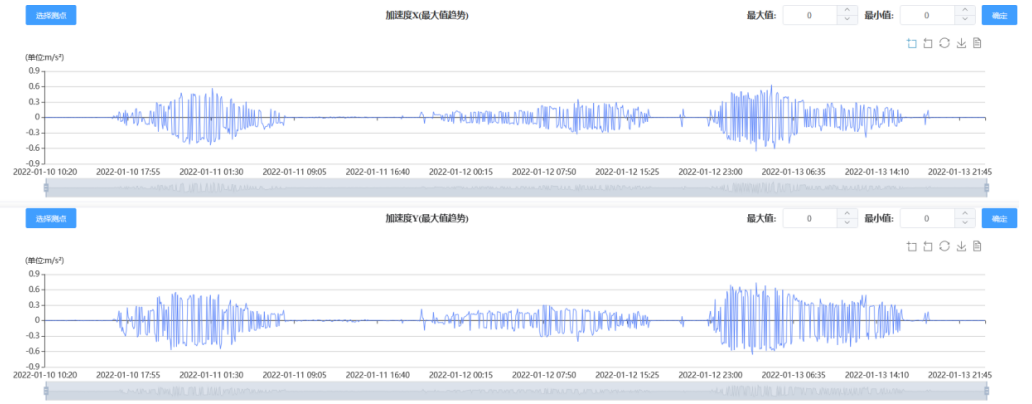

某点位加速度趋势图

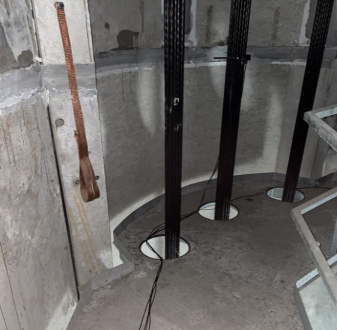

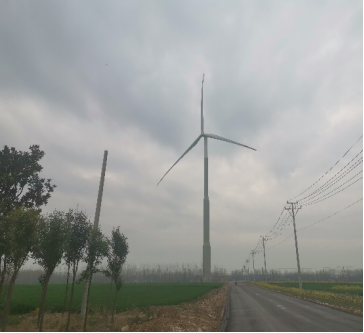

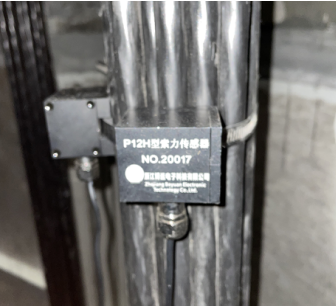

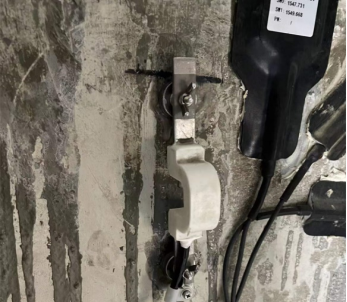

五、项目照片

image.png     202204201031.png

202204205254.png     202204209761.png
