深圳地铁振动监测

2021-12-22 管理员 阅读 235


一、项目背景

深圳华润万象城打桩施工,施工地点下方是深圳地铁一号线高新园地铁站,为了保证地铁的安全运行以及地铁隧道结构的安全,在施工段上、下行线隧道内布设了施工振动监测系统,实时监测打桩对结构和行车安全的影响。


二、项目概括

本项目供应了振动监测设备,以及系统软件平台集成,负责安装调试,通过4G上传到振动监测云平台,实时监测施工造成的振动影响。

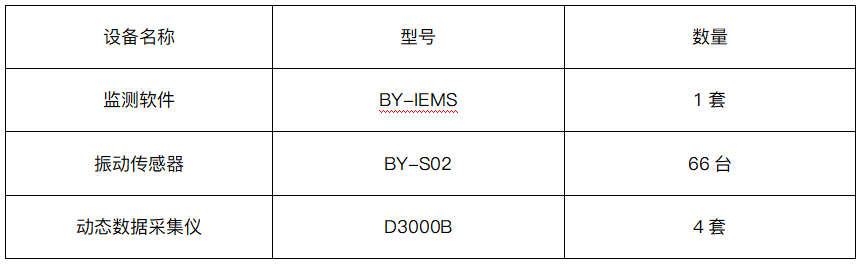

表1 该项目所布设的仪器具体情况


三、项目效果

1. 实时监测打桩施工隧道不同位置的振动数据;

2. 监测数据通过4G直接传输到云端,振动时域信号、频谱分析实时展示无延迟;


四、现场照片

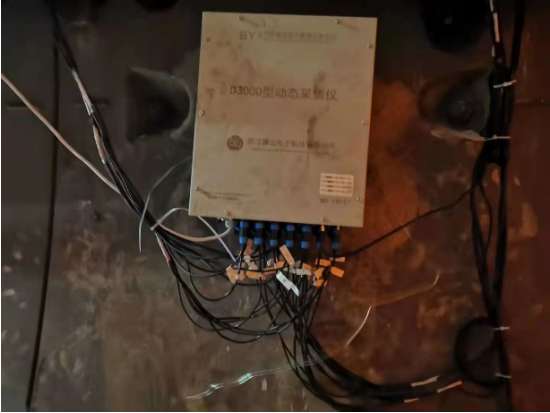

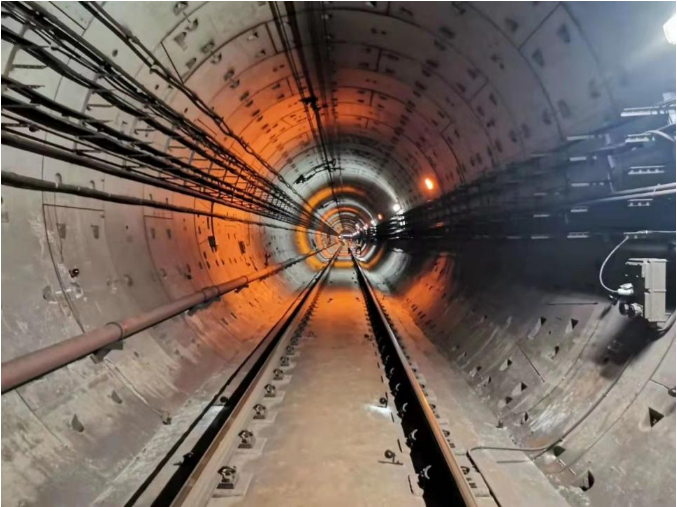

图 现场采集箱照片

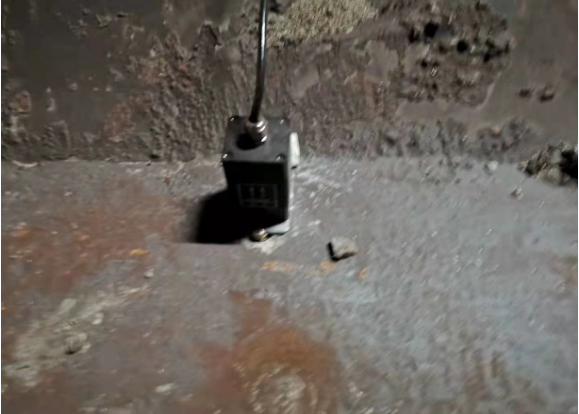

图 现场传感器照片


五、数据展示

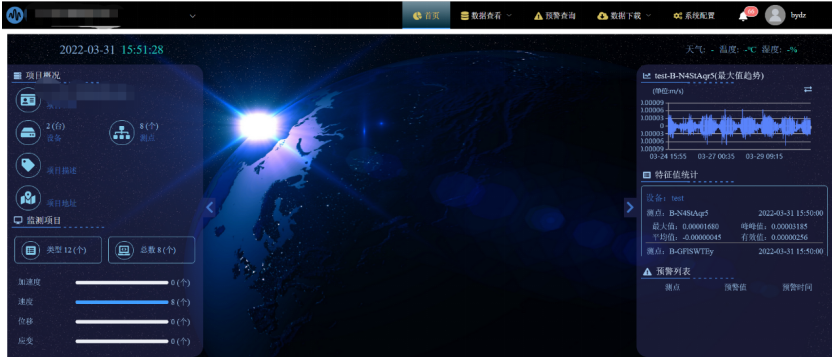

图 IEMS分布式在线云监测平台界面

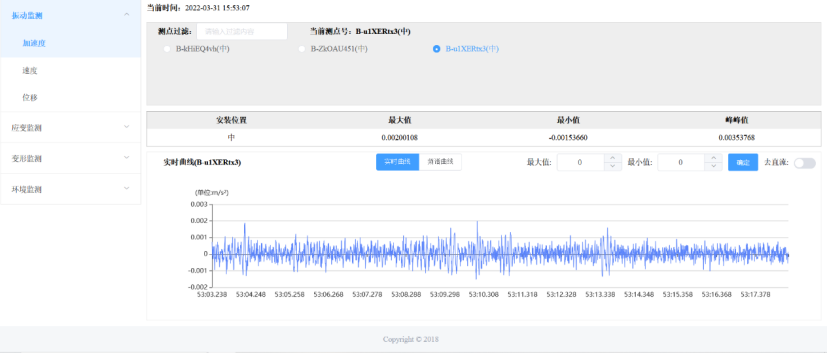

图 云平台监测数据
