BY-IPCS

  1. 产品特点

BY-IPCS是一款部署在测点工控机上,集成数据采集、数据展示、设备管理、数据分析、数据存储等功能。有效降低远程监测服务器空间、网络、带宽占用,缓解服务器压力,起到边缘计算的作用,并最大程度的保证结构物长期监测的稳定性与可靠性。



BY-IPCS

适用范围

1)现场采集动态数据过多。

2)现场数据无线传输信号较差。

3)服务器内存较小,动态数据量庞大。


产品特点

1. 数据融合

工控机软件兼容了动态信号数据流和静态信号数据流,动态信号可以包括振动、索力、倾角等信息,静态数据可以接入应变、温湿度、风速风向等信息,在监测系统中将不同类型的数据汇集一体,提供更加准确的健康评估手段。

2. 多测点采集

在大型监测项目中,包含多种类数据监控,CPU:PIV 2GHz以上的工控机能支持120通道及以上的测点。

3. 数据兼容性

软件采集的数据可通过处理,将特征值上传至用户处,也可定制数据格式,例如包含时间、数据点数、采样率等。


软件功能介绍

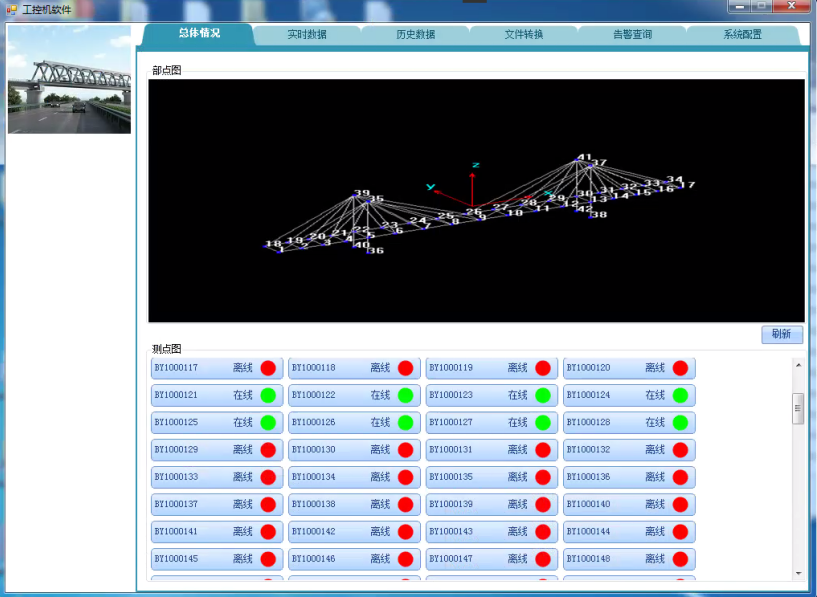

4.1总体情况


工控机软件打开默认界面,可以查看采集布点图,点击刷新可实时获取各个采集通道的在线情况。

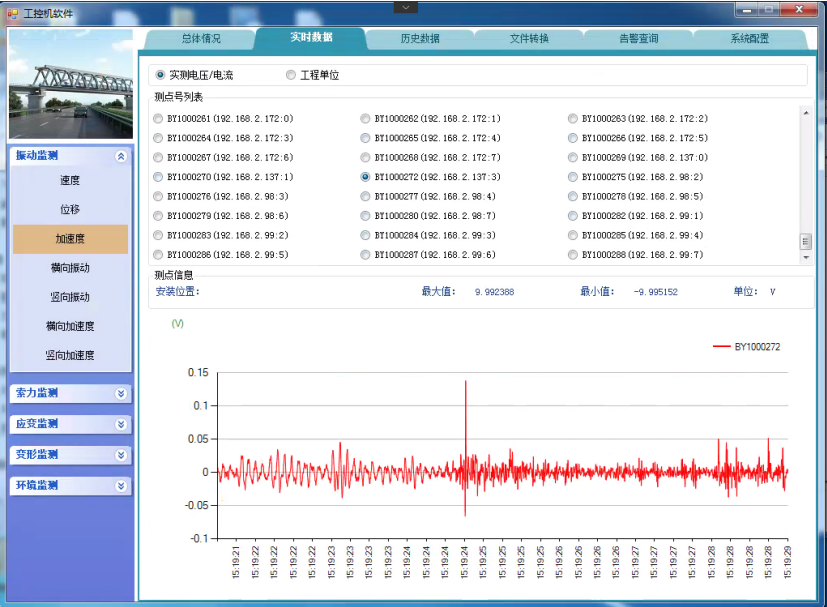

4.2实时数据


页面左侧是测点的监测类型集合,可以按照监测类型筛选测点;

页面顶部是显示测点波形图的单位类型集合,可选择测点实际电压/电流,也可以选择测点所代表的工程单位;

测点号列表是所有已经配置的采集仪设备对应监测类型的采集点集合;

测点信息是当前选中的测点部分信息,包括安装位置,实时波形图的极值以及当前测点的单位;

页面底部是当前选中的测点的实时波形。
