目的及意义

钢结构变形监测是为了得到物体的空间位置和时间之间的关系，从而对被监测物进行监测。在变形分析中，可以把变形的物理解释和几何分析结合起来综合分析预报。一方面，几何分析可以分析物体形态的变化，包括大小、方向等变化；另一方面，物理解释可以用来分析变形的原因。另外，在变形检测中会运用到很多学科的知识，包括测绘、应用数学、水文、工程和控制论等。从工程的安全方面考虑，检测是工程的基础，分析是手段，预警则是目的。

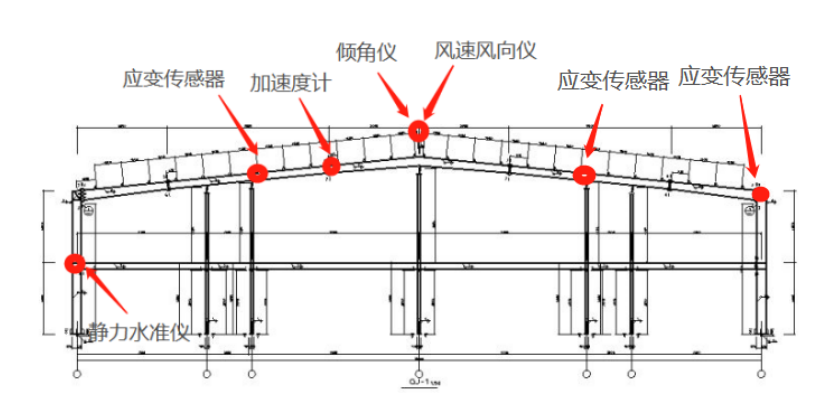

监测项目和布点：

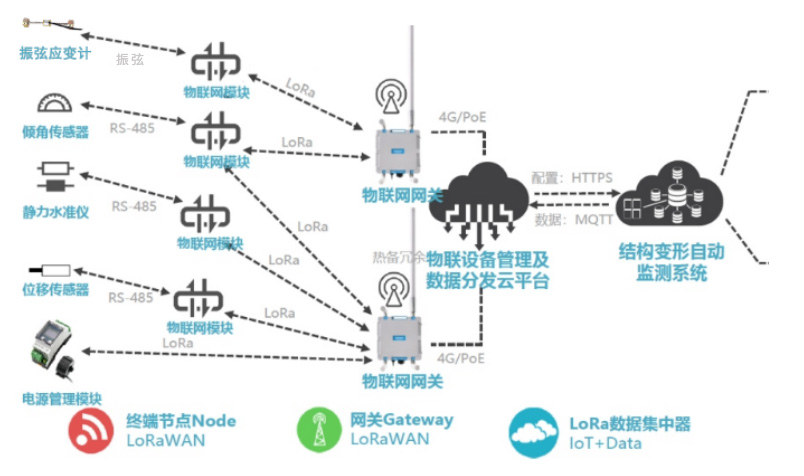

LORA无线传输系统组网构成(Lora组网图)

监测组网构成

钢结构监测系统主要有振动传感器、振弦应变计、静力水准仪、温湿度计、双轴倾角仪、Lora振弦采集节点、Lora串口采集节点、Lora网关、动态数据采集仪振动监测云平台组成。

监测软件功能

1. LORA系统可以实现灵活自组网，系统遵守LoRaWAN国际通信规范，支持上行8个信道并发，433/470/868/915多频段可选，可接入各类 LoRa 应用节点。

2. LORA网关支持用户有线、无线的云化核心网对接，支持以太网PoE对接。默认内置GPS时钟同步，提供地理位置与海拔高度信息，可结合GIS电子地图应用进行网络优化。支持节点信号强度检测，可以低成本实现节点地理位置定位功能。

3. 分布式在线监测系统可将动、静态数据流汇集一体，提供更加准确的健康评估手段。

4. 采集设备可通过任意有网络的终端设备（Pad或智能手机）对分布式在线监测系统进行统一管理。

5. 采用云端存储方式，以便用户后期进行深入分析。

6. 用户在采集仪管理平台里设置好报警参数后，发生异常情况可通过邮件等方式提醒用户，然后进行检测评估。

7. 用户可查看任意项目中，各采集仪的各个通道在某段时间内的数值趋势值的类型也可选择有效值、峰峰值等数值。

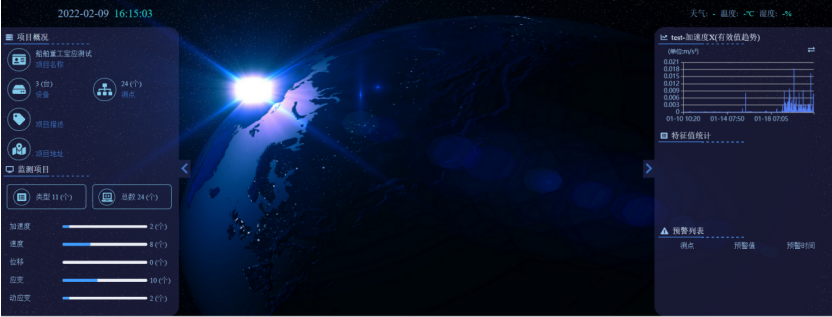

监测界面：（网站）

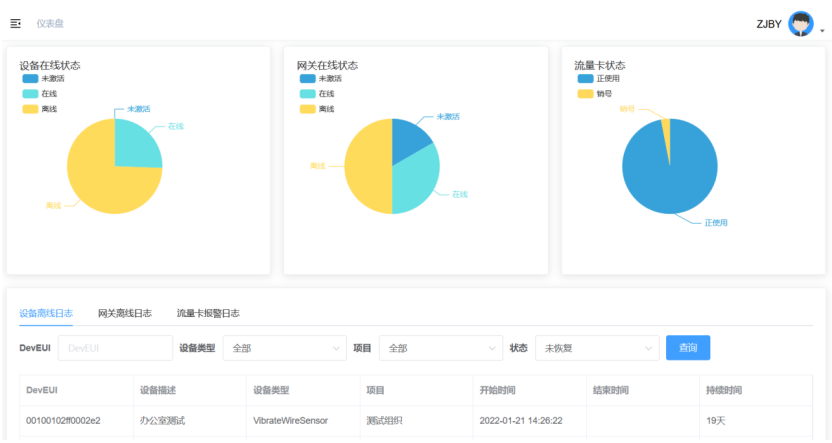

监测界面：（后台）
