佛山市某大桥健康监测系统

2021-12-24 管理员 阅读 3272


一、项目背景

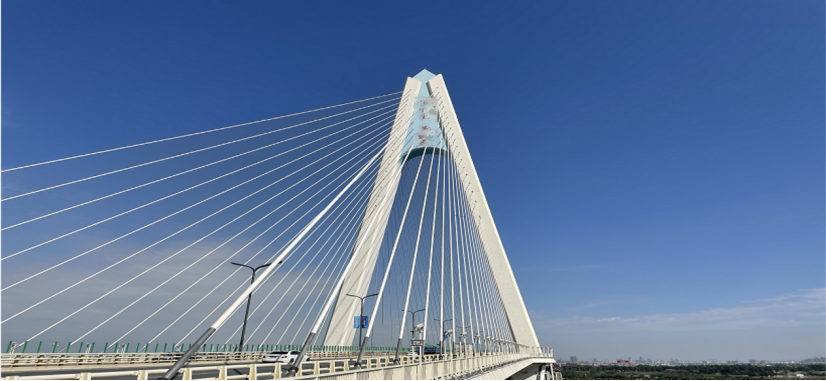

该大桥位于佛山市,是钢箱梁斜拉桥,河面主跨部分260米为钢箱结构,每节钢箱梁为12米长,40.5米宽,重约290吨。线路呈东西走向,全长约4.523公里。该大桥横跨东平水道,全长395米。采用独塔空间双索面混合梁斜拉桥建设,桥面宽40.5米,双向八车道加人行道。在大桥上安装相应仪器对桥梁主要结构特征参数进行监测,监测数据传输至管理平台,平台进行动静态数据整合和分析,评估桥梁状态,保证桥梁的健康运行。


二、项目概括:

本项目主要提供动态数据采集仪、索力传感器、低频振动传感器、振弦式应变计、振弦采集仪、动应变计、磁致伸缩位移计、风速风向仪、温湿度传感器、BY-IPCS监测软件,并且负责项目安装指导和系统调试。

该项目所布设的仪器具体情况

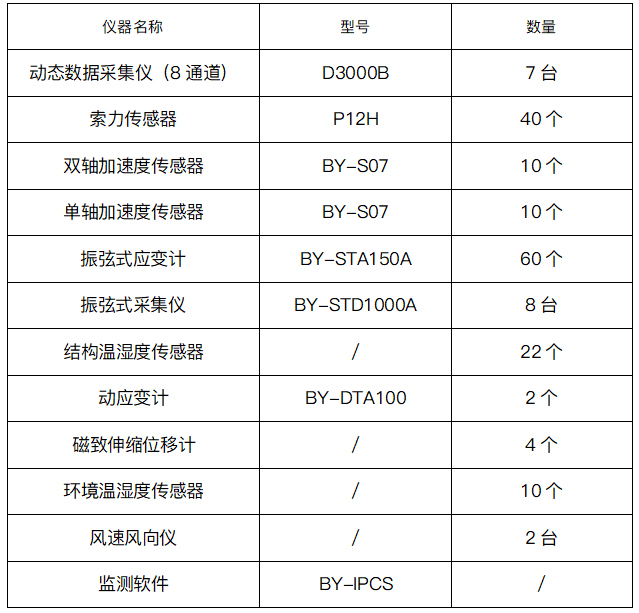

表1 使用设备一览表


三、项目效果:

1、斜拉索的振动频率、索力,应力应变的动态监测;

2、桥梁的振动频率与福值、阻尼比、振型的动态监测;

3、桥墩和桥塔的强震监测;

4、梁体横向、纵向倾斜度的监测;

5、桥塔振动位移、倾斜度的监测,风速风向监测;

6、桥塔的结构温湿度监测,环境温湿度监测。

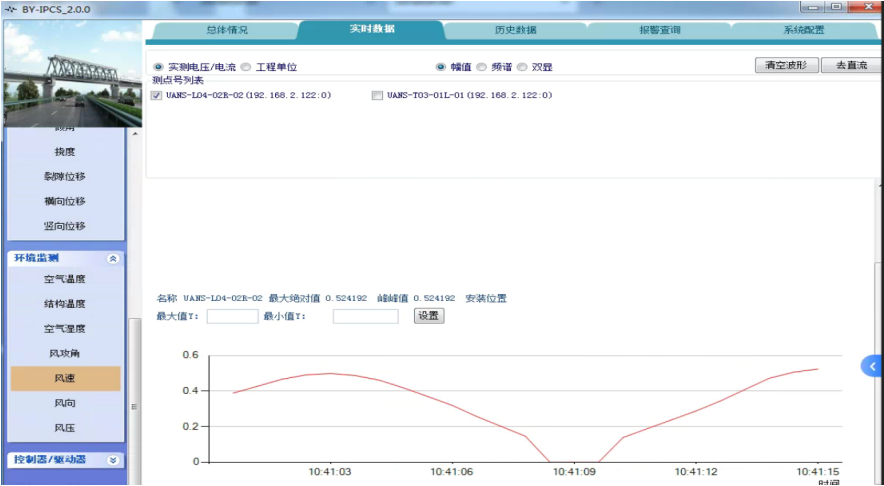

四、数据展示

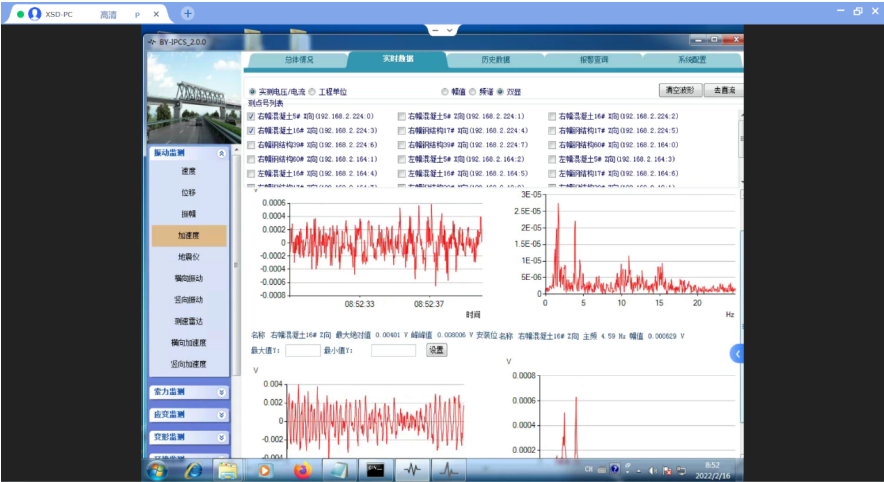

图 加速传感器


图 风向风速仪

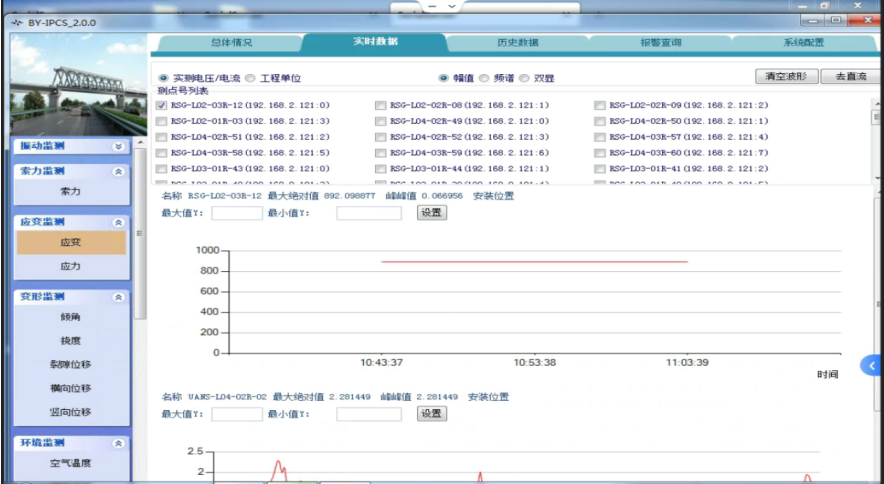

图 振弦应变计

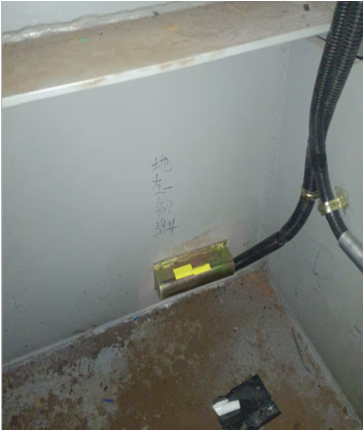

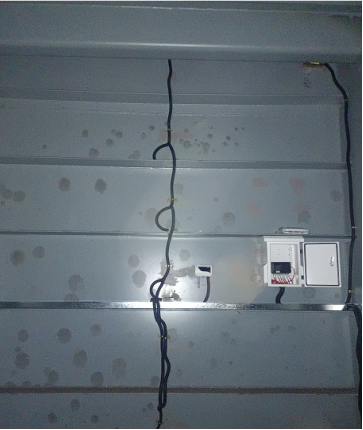

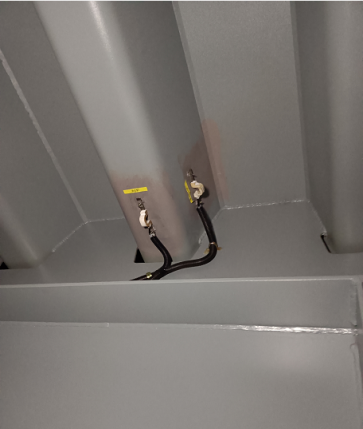

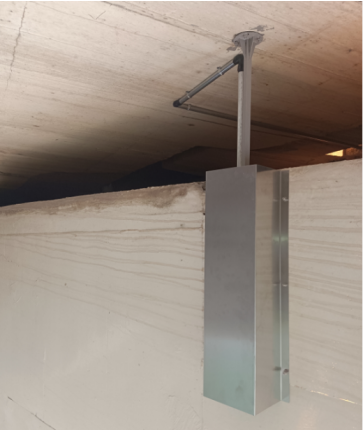

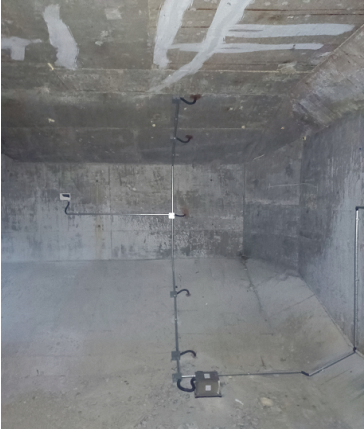

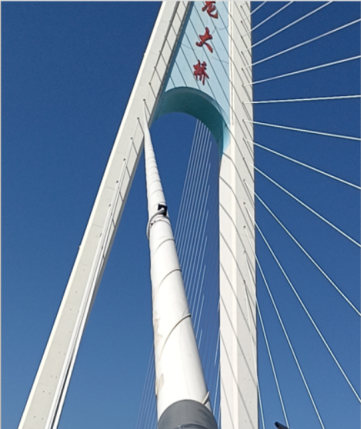

五、项目照片:
