河南某桥健康监测

2024-07-12 bydz 阅读 464


一、项目背景

主桥为(121+125+121)m三跨连续单拱肋钢箱系杆拱桥。本主桥主梁大里程端北侧、南侧衔接京广快速路立交匝道,主梁桥面加宽至55.8m,以加大匝道转弯半径,改善行车条件;建立监测桥梁结构状态的在线式桥梁结构健康监测系统,通过数据分析技术综合应用,监测结构的承载能力、运营状态和耐久性能等,以满足桥梁设计预定的功能要求。实现对大桥结构和安全状态进行评估,为管养人员进行运营和安全管理提供管理手段和依据,科学地指导工程决策,实施有效的保养、维修与加固工作,达到提高桥梁结构可靠性、使用性、耐久性的根本目标。


二、项目概况

本项目主要提供索力传感器、动态数据采集仪、BY-IPCS监测软件、工控机等设备,负责设备安装及调试。

该项目具体布设的仪器情况:

使用设备一览表

设备名称

型号

数量

索力传感器

P12H

34

动态数据采集仪

D3000B-8

4

动态数据采集仪

D3000B-4

1

监测软件

BY-IPCS

1

工控机

/

1



三、监测内容及方案图

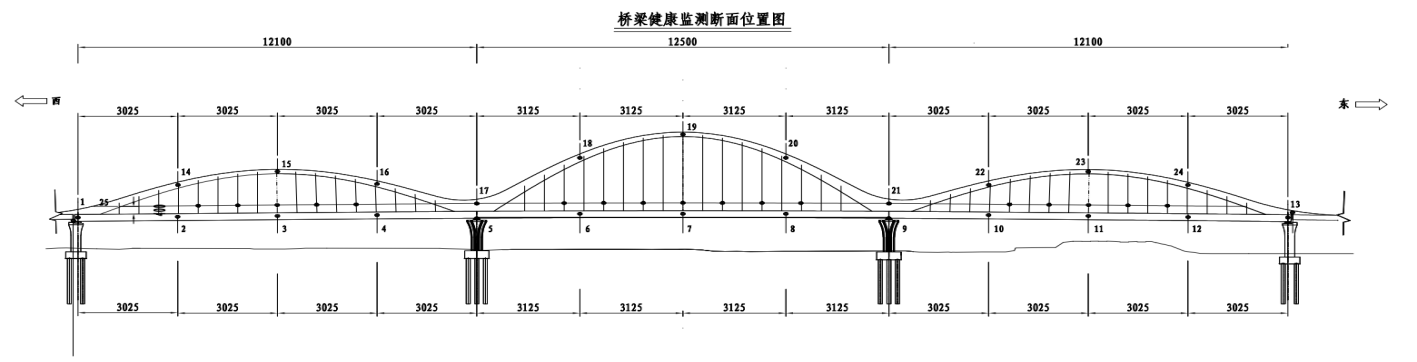

项目方案索力设计布点图


四、数据展示

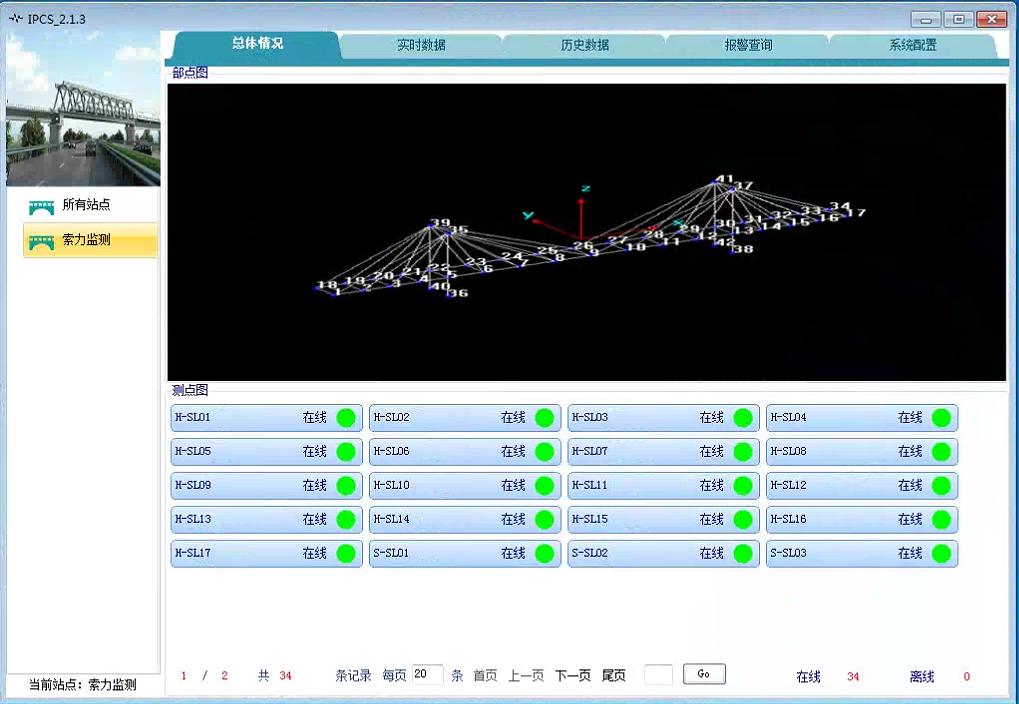

监测平台展示图

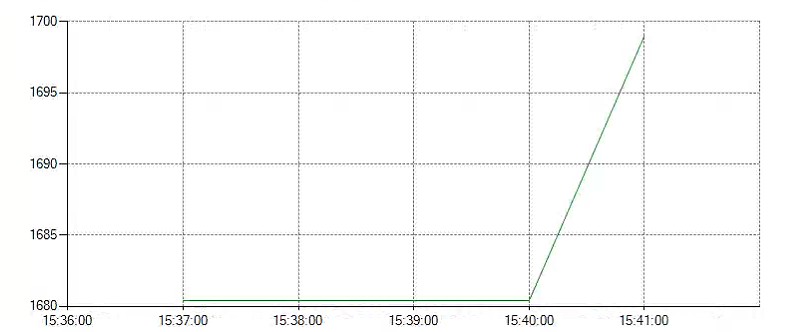

索力实测工程量波形展示图(单位:kN)

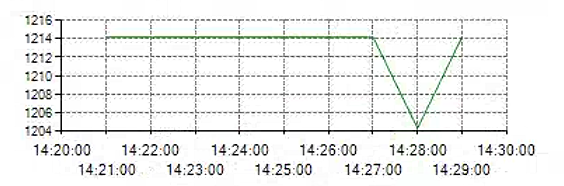

索力实测工程量波形展示图(单位:kN)


五、项目图片

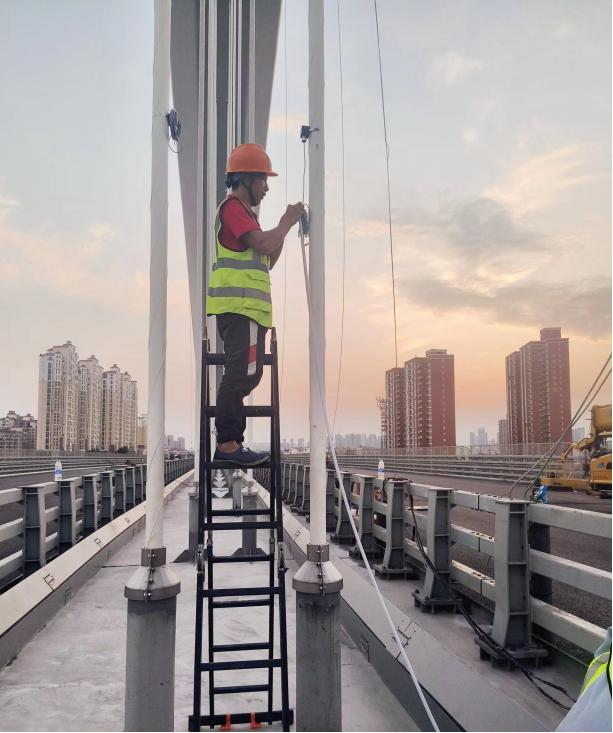

索力传感器安装

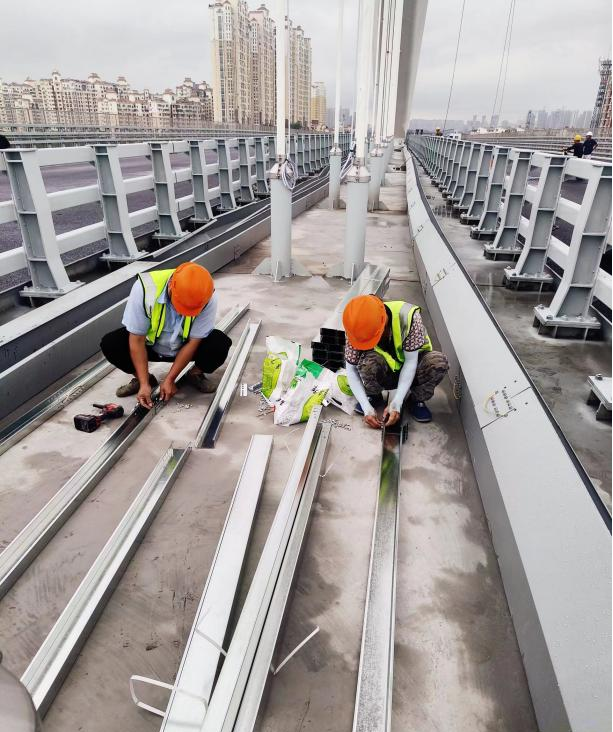

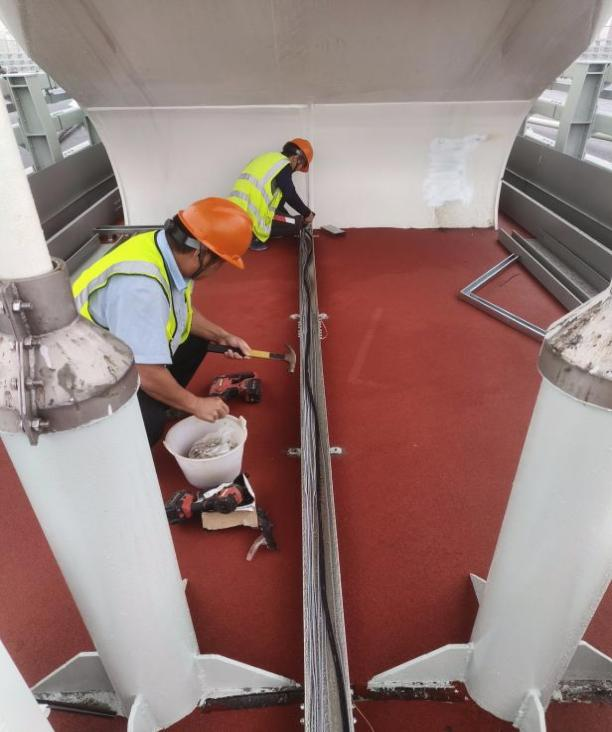

桥架安装

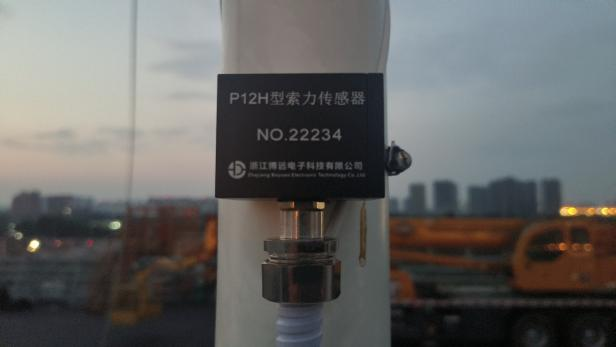

索力传感器安装后

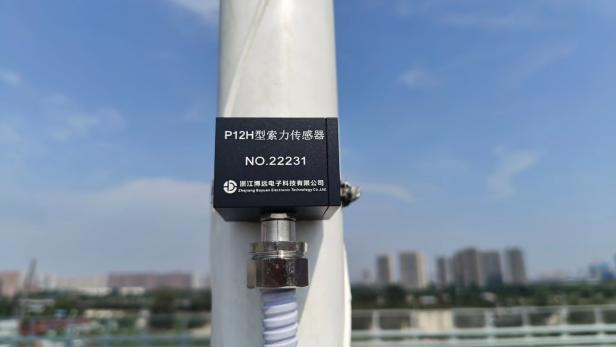

索力传感器安装后

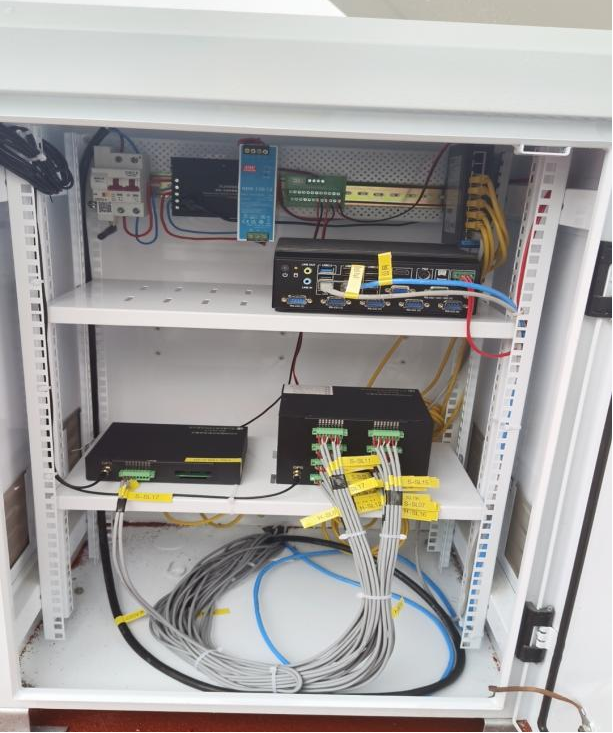

机柜安装

机箱安装及整理
