上海某市政桥群梁健康监测

2024-07-22 bydz 阅读 693


一、项目背景

本次拟通过在桥梁结构上设置健康监测系统,实时监测桥梁结构的工作性能和健康状态。其功能具体包括:

1.通过对桥梁结构关键位置的变形、受力等实时数据分析,实现桥梁运营状况中的多级预警;

2.基于监测数据, 及时对发现的损伤进行原因分析,提供必要的交通管理和维修建议,保障运营安全;

3.在突发事件(如灾害环境、超限车辆、船撞等或其它事故等)之后及时评估结构所受影响,便于采取有效应对措施;

4.通过对桥梁运营状态的监测和评价,更准确地判断结构使用性能,挖掘结构潜力,使其更好地为现代交通运输服务,创造更多的经济效益和社会效益。



二、项目概况

本项目主要提供服务器、、动态数据采集仪、低频振动传感器、磁致位移计、视频挠度、激光测距仪、振弦应变计电流数据采集仪、并且负责项目安装和系统调试。

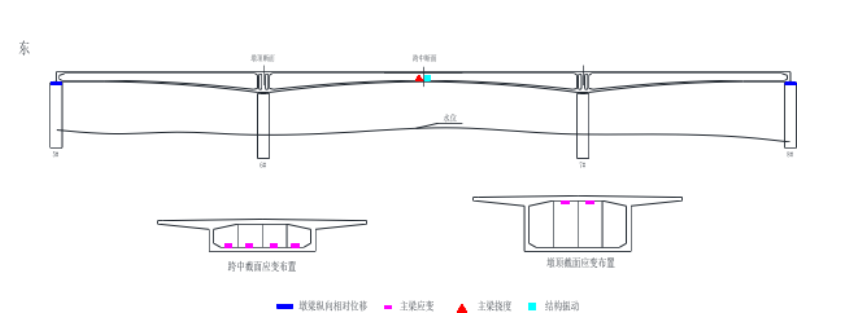

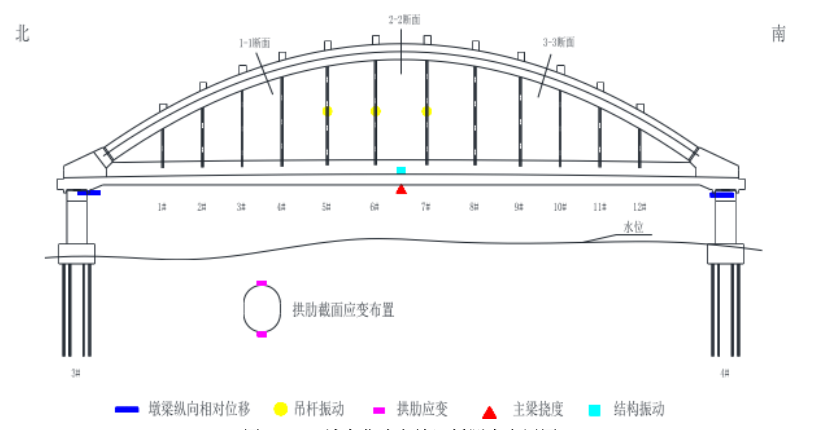

三、项目效果(监测内容)方案图

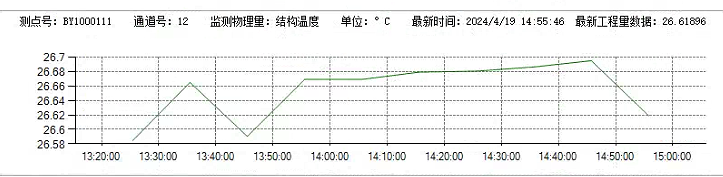

四、数据展示

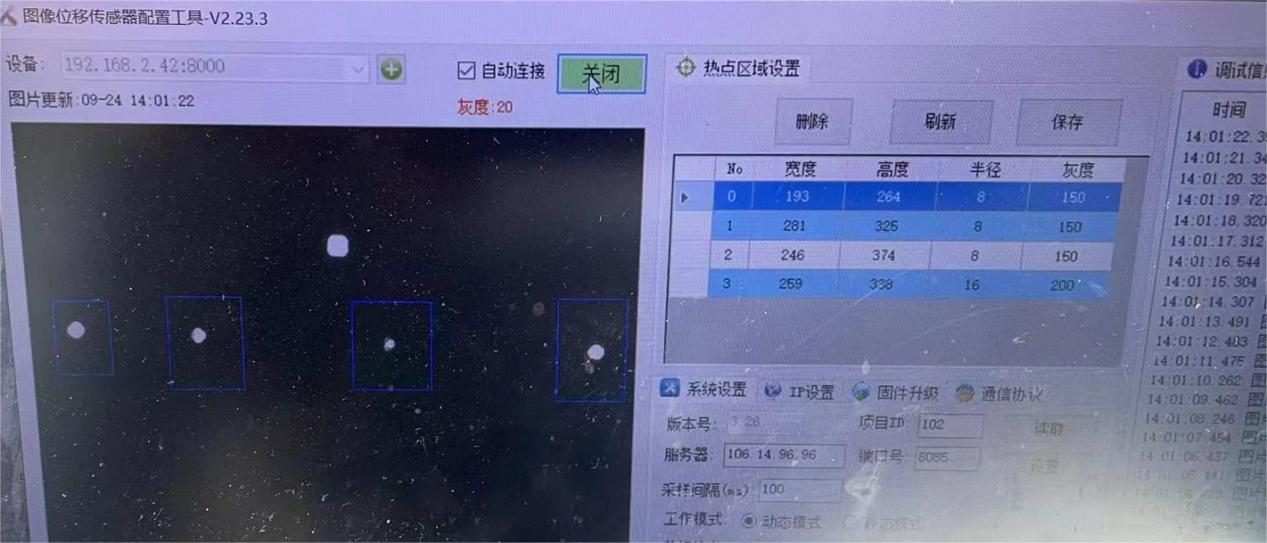

视频挠度调试

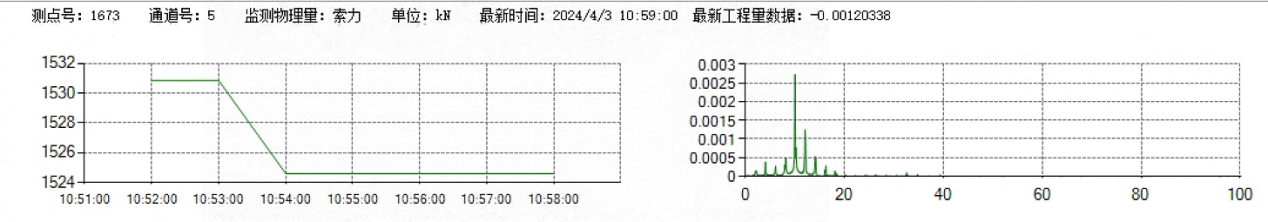

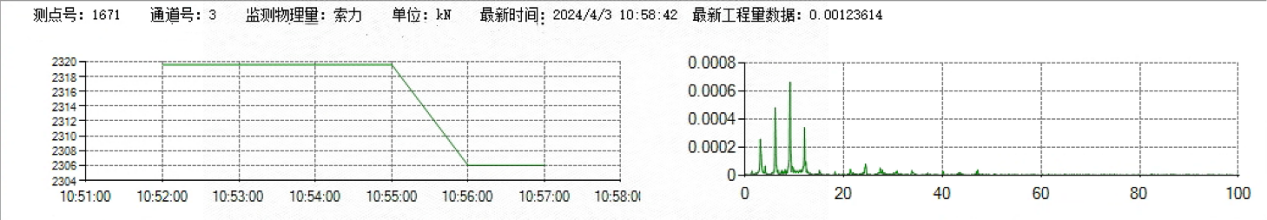

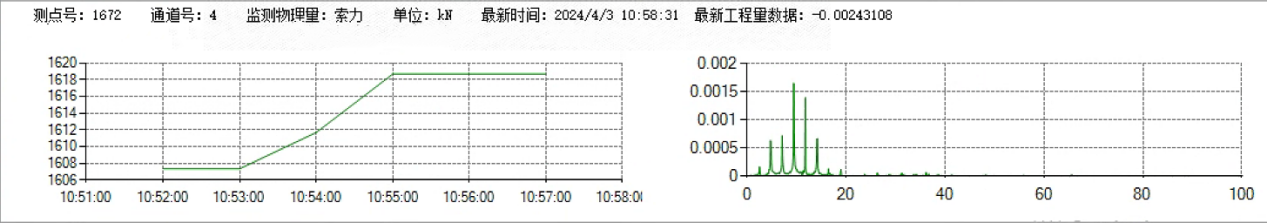

索力传感器数据展示


五、项目图片



振弦应变计安装

振弦裂缝计安装

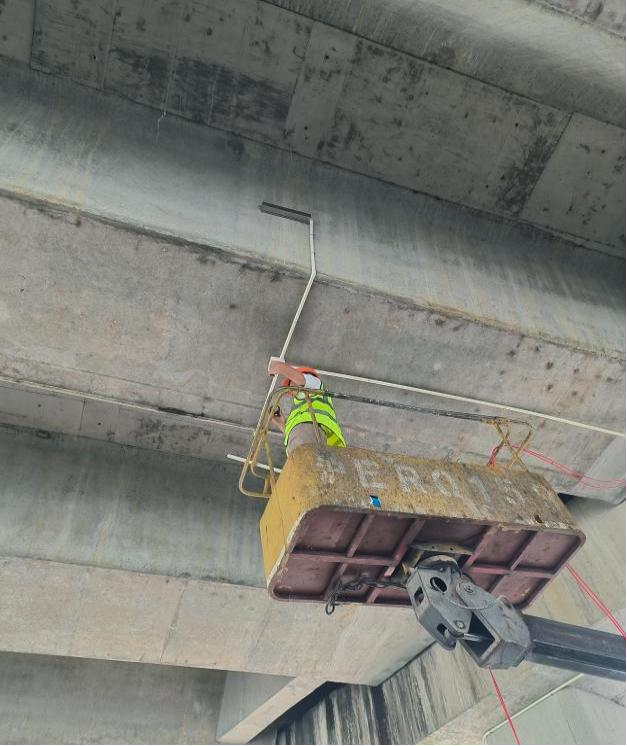

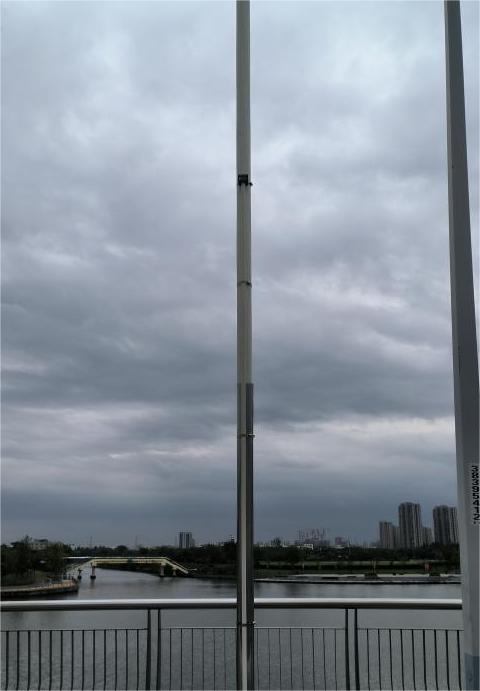

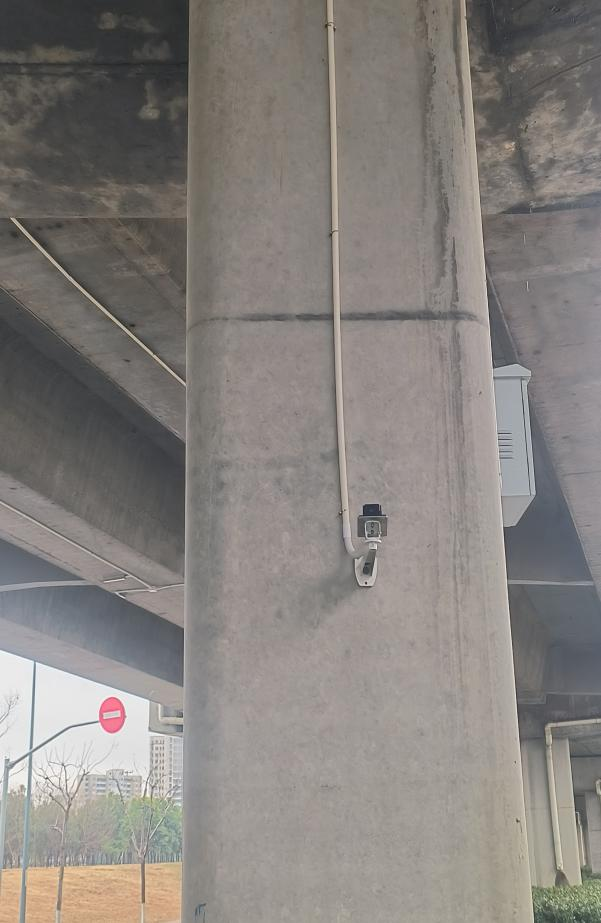

激光测距仪安装

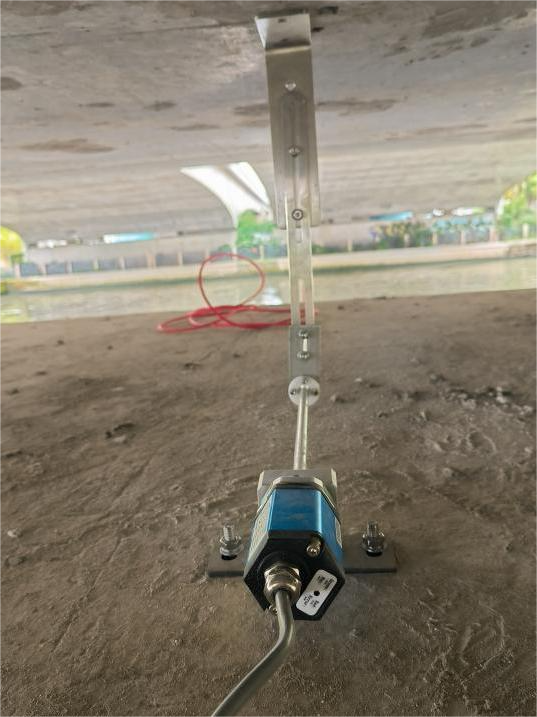

位移计安装



索力传感器安装

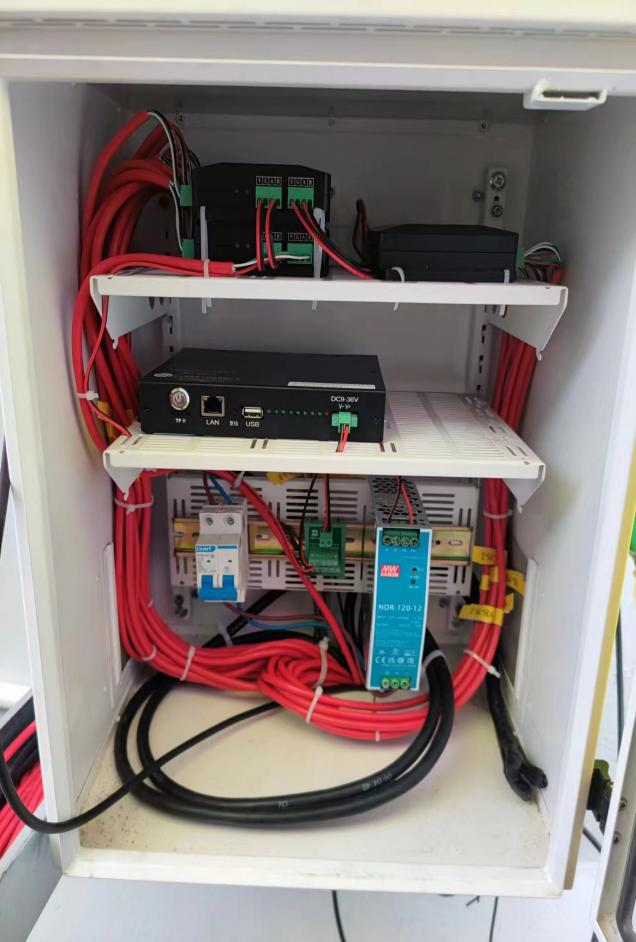

采集柜展示
