一、试验目的

测试PCH（双向）、伺服加速度计（双向）、动态采集仪D3000B、解析软件DASP在风电塔启停的振动变化。

二、试验方案

使用PCH 1台、伺服加速度计1台,分别接入动态采集仪D3000B通道1（X向）、2（Y向）和通道3（X向）、4（Y向）。PCH使用24V电源模块供电，伺服加速度计使用12V电源模块供电。将采集仪通过网线连接至电脑，使用DASP软件进行监测及采集分析。

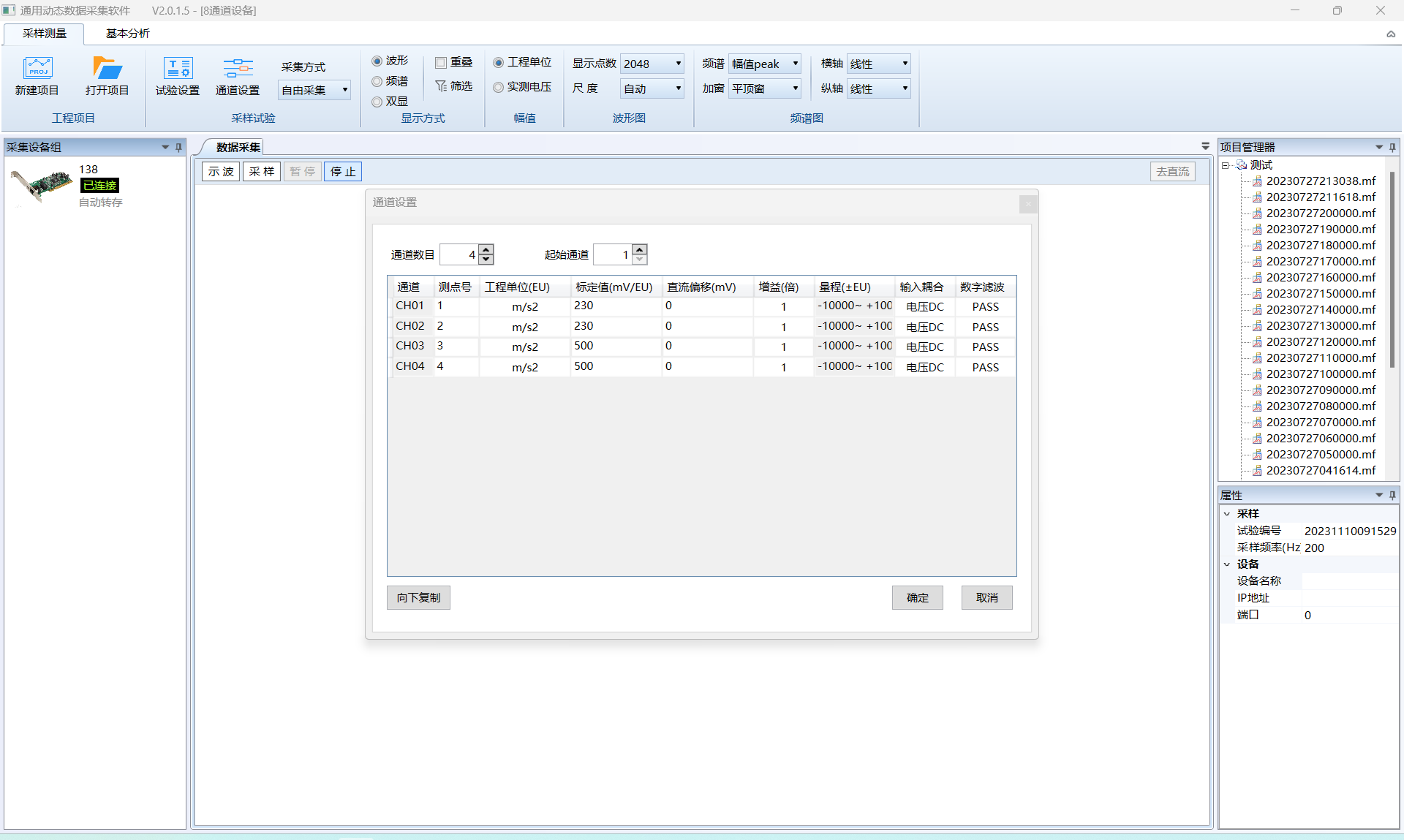

软件设置PCH灵敏度为500mv/m/s²，伺服加速度计灵敏度为230mv/m/s²。

三、测试数据

测试时间2023年11月8日，通过采集到的数据包进行分析。

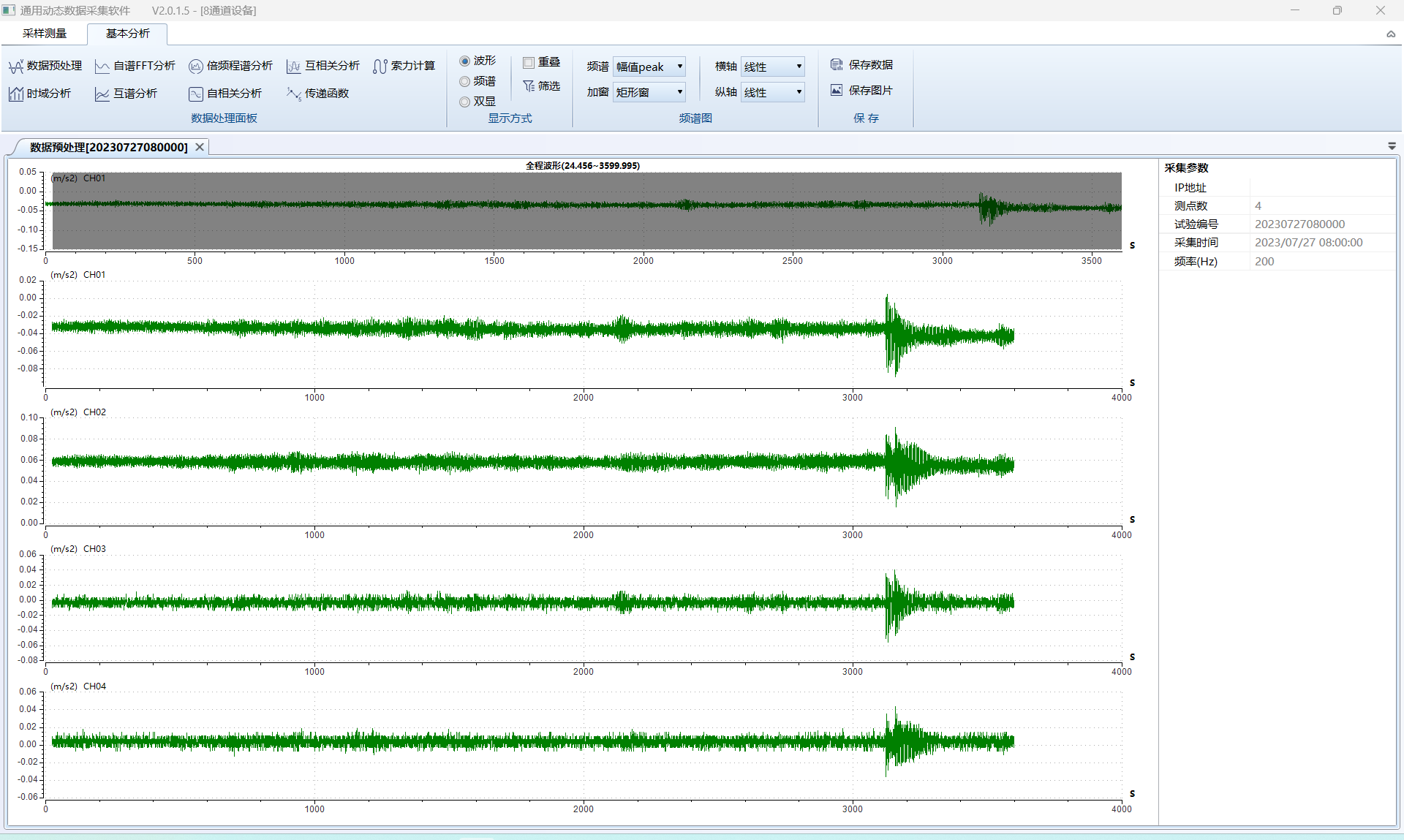

数据如下：1—4通道时域信号

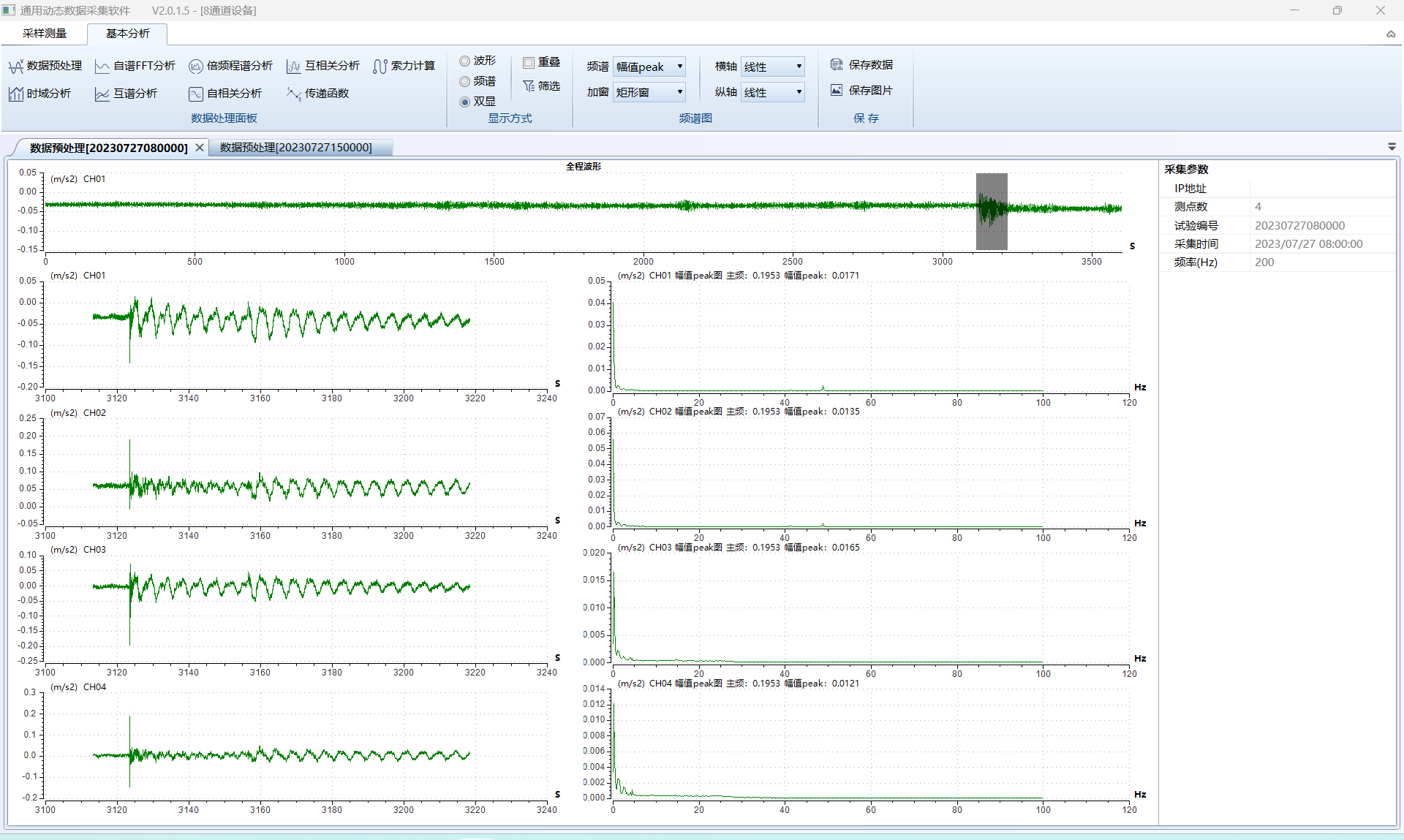

1. 当风机启停时。

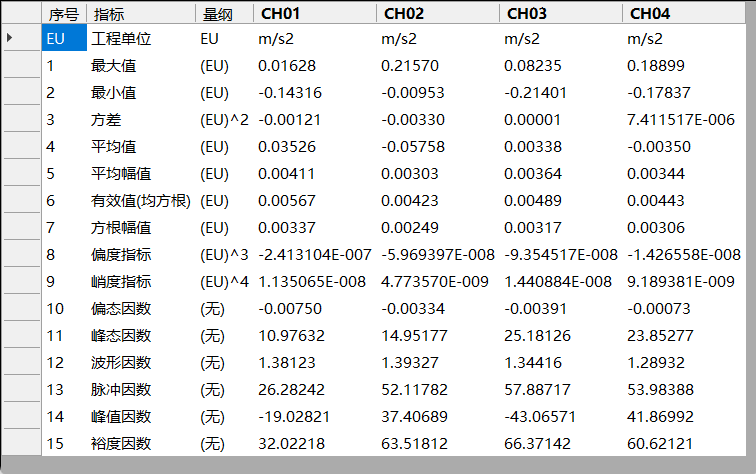

2. 风机启停数据对比。

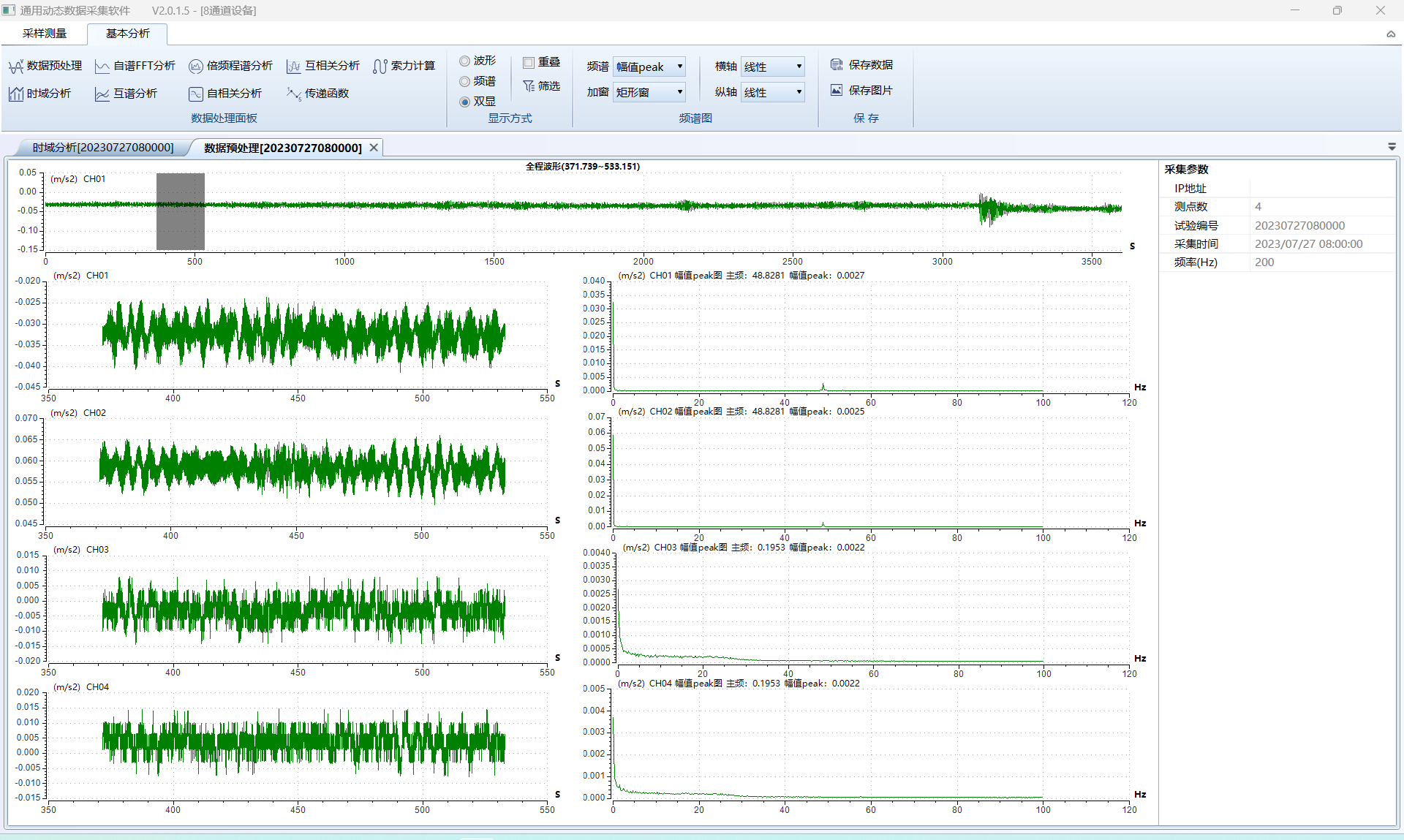

3. 静止时。

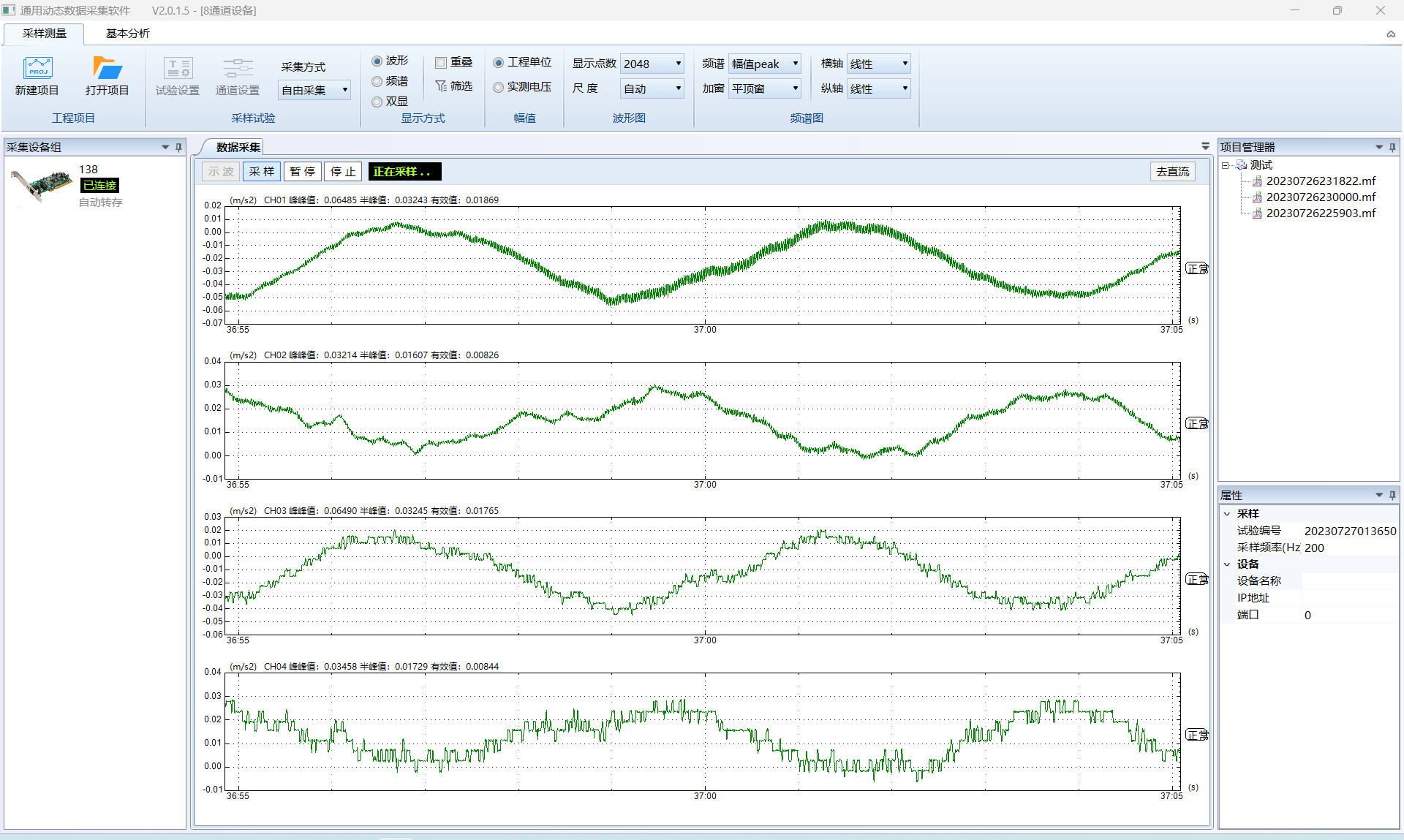

4. 实时采集时。

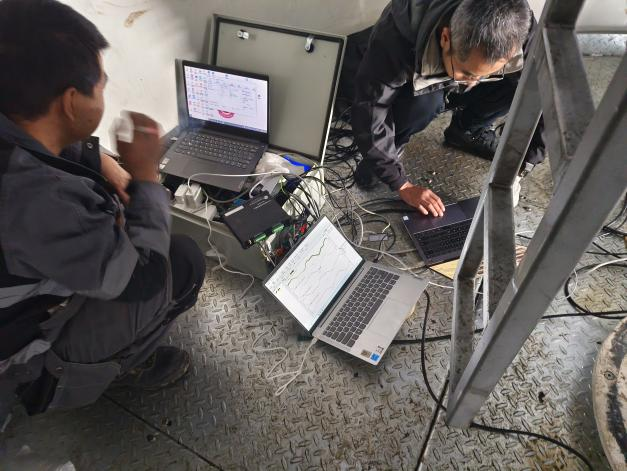

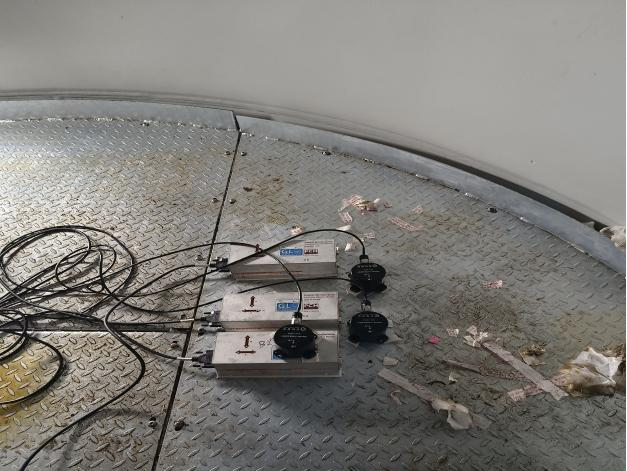

四、现场照片
