烟台驿站健康监测

2024-07-24 bydz 阅读 160


一、项目背景

本项目位于烟台市莱山区观海路与金桥路交汇处,国内高校老师为用于高层结构健康课题研究,立项实施结构健康监测研究。



二、项目概况

本项目主要提供动态数据采集仪、振动传感器、动态应变计、温湿度传感器、超声波风速风向仪、GNSS、IEMS监测平台等,负责项目实施及系统调试。



三、监测内容及方案图

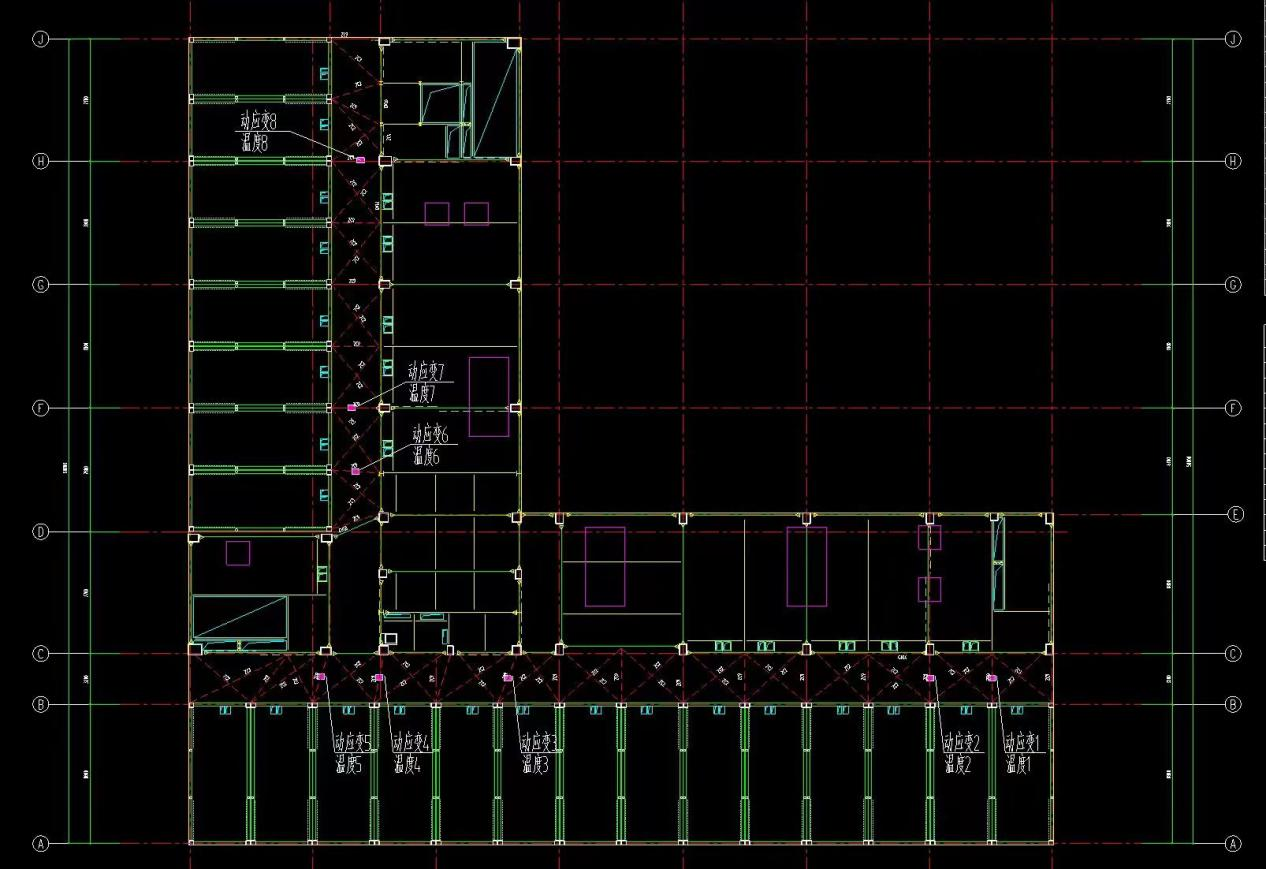

项目方案监测布点图



四、数据展示

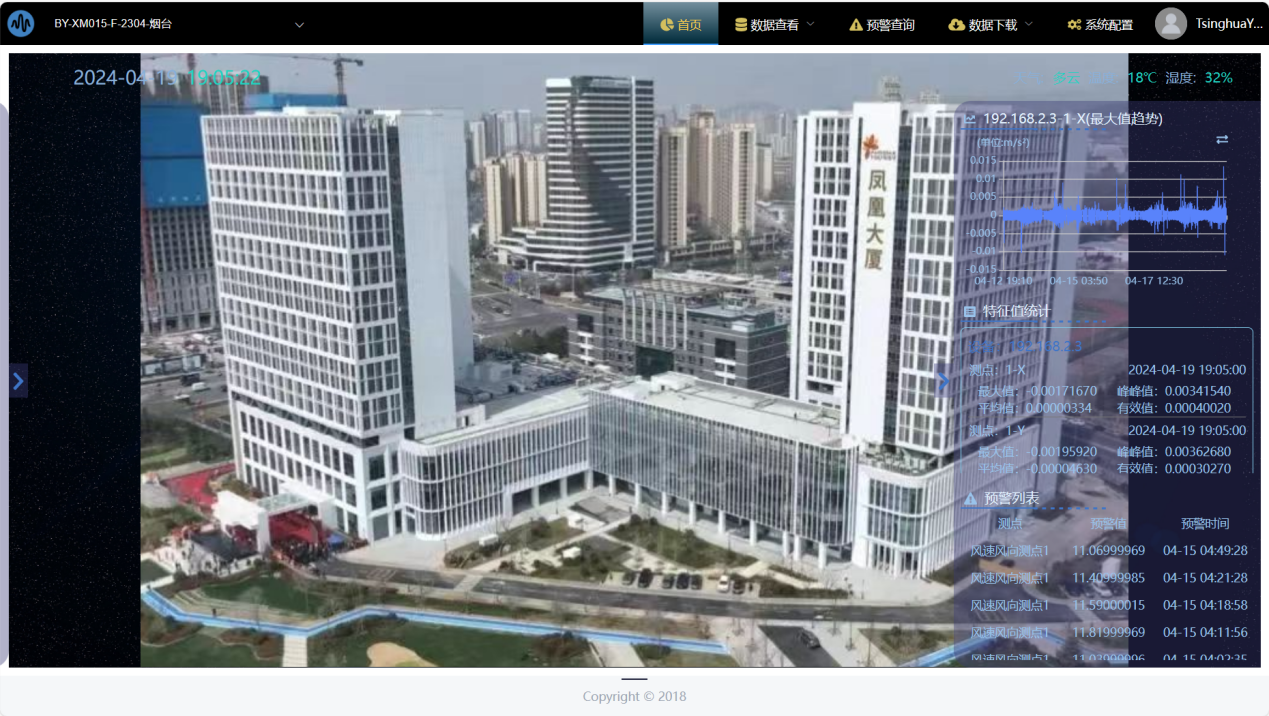

云平台展示图

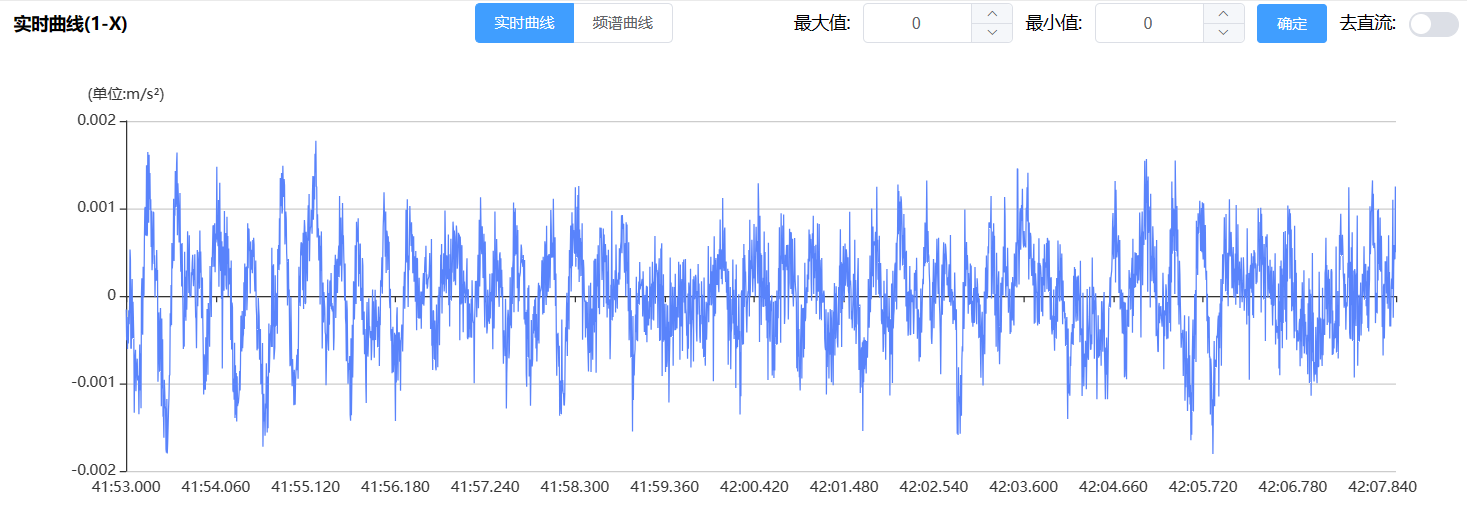

云平台振动加速度工程量数据波形展示图(单位:m/s²)

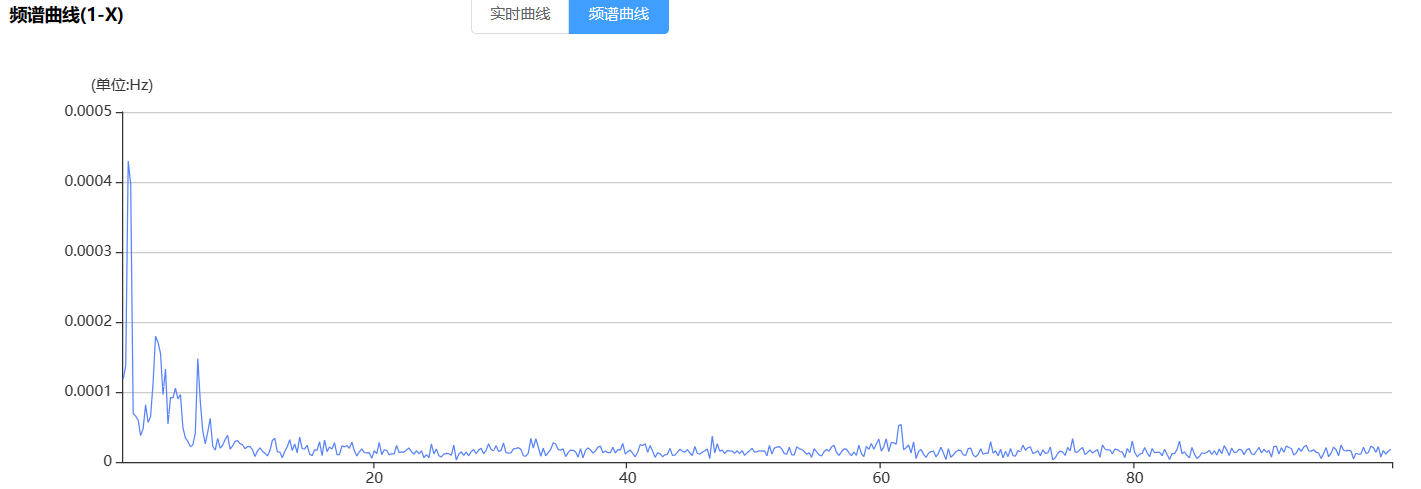

云平台振动加速度频谱波形展示图(单位:Hz)




风速数据波形展示图(单位:m/s)

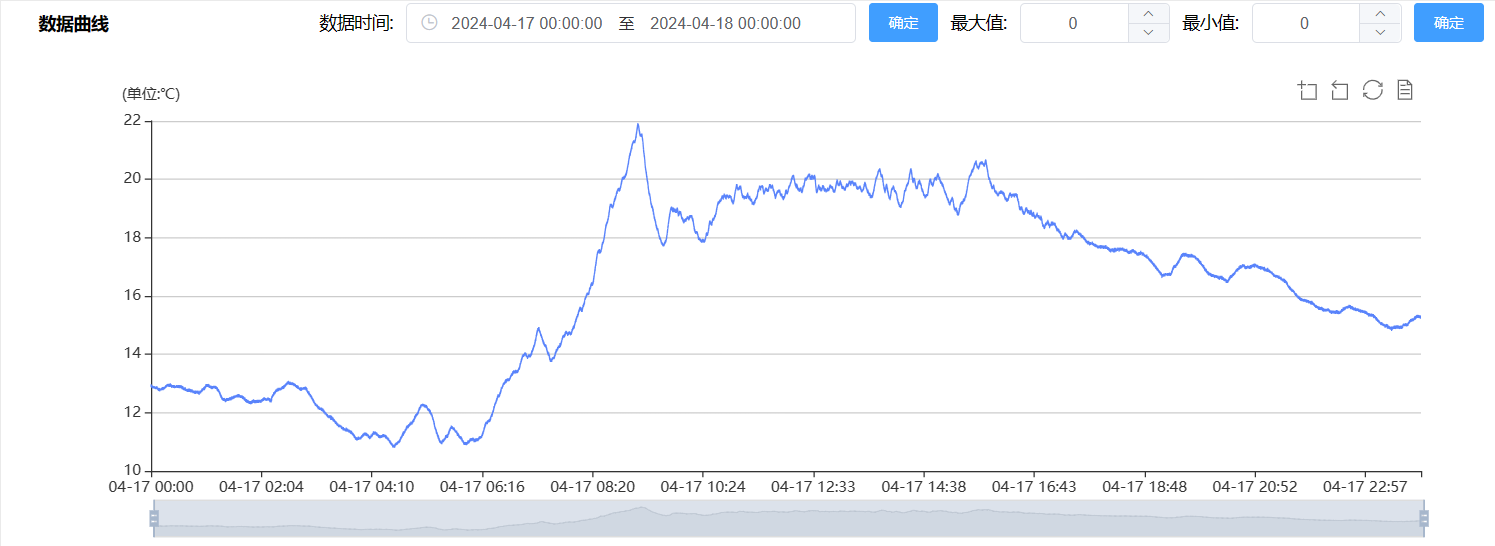

温度数据波形展示图(单位:℃)

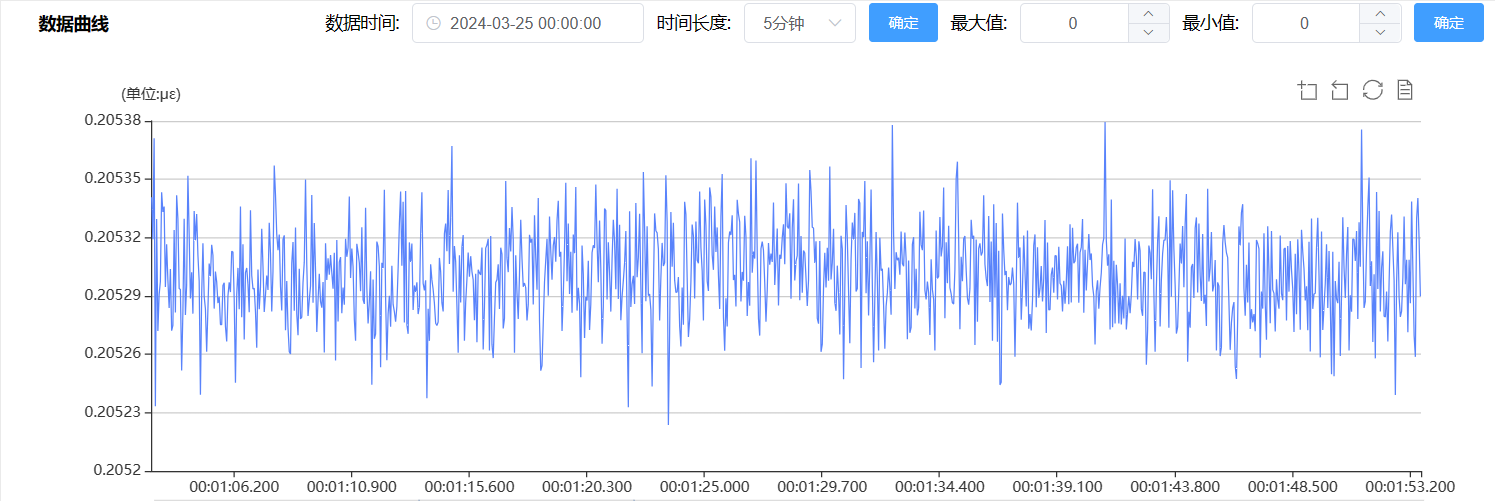

动应变计数据波形展示图(单位:



五、项目图片

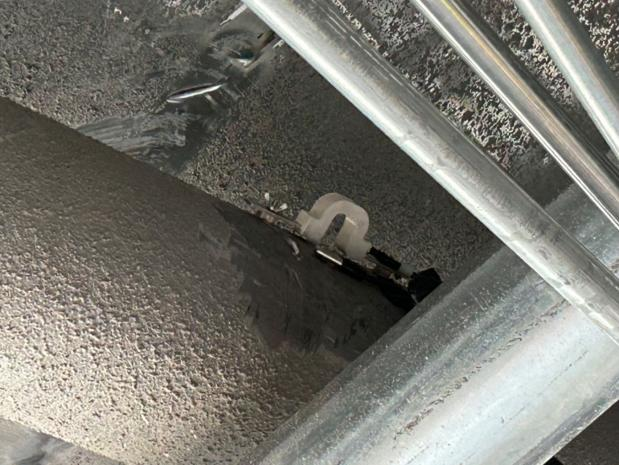

动应变计安装

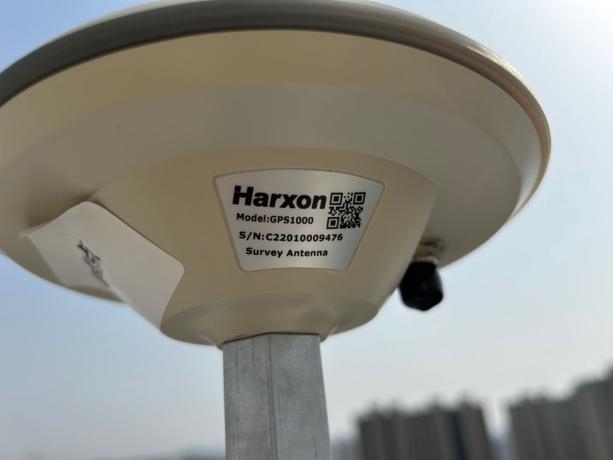

GNSS安装

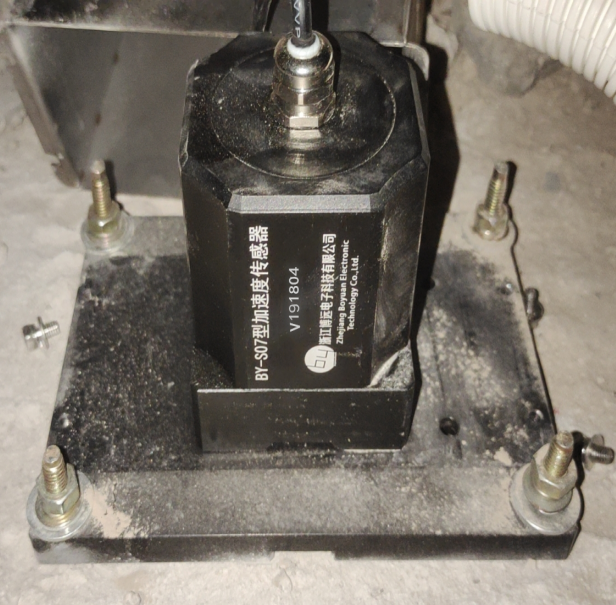

振动传感器安装

风速风向仪安装

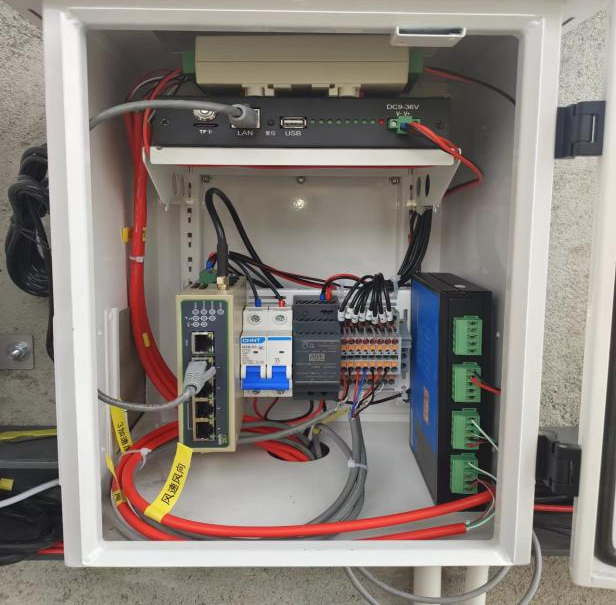

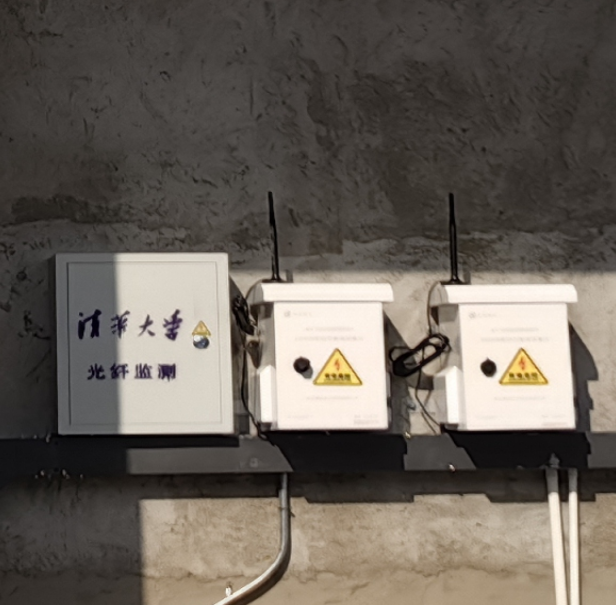

机箱安装

采集站安装
