铜陵两座隧道健康监测

2024-07-24 bydz 阅读 497

一、项目背景

隧道一:该于2015年4月建成通行,道路等级为城市Ⅱ级主干路。道路规划机动车道为双向四车道,车道宽度:机动车道宽49度7.0m,路缘带及安全带均为0.25m,非机动车道宽度为4.0m,人行道宽度为1.5m或3.5m。结构类型为框架箱涵。

隧道二:该隧道是一座分离式大跨度城市公路隧道,左线长837m、右线长820m。隧道按城市I级主干路设计,设计时速60km/h,单洞设两个行车道和一个非机动车道,净宽14.50m,净高5.0m。结构类型为山岭隧道。



二、项目概况

本项目主要提供动服务器、BY-IPCS监测软件、温湿度计、高清摄像振弦应变计、振弦采集仪、阵列位移计、串口服务器,并且负责设备安装指导和系统调试。



三、监测内容



四、项目方案图

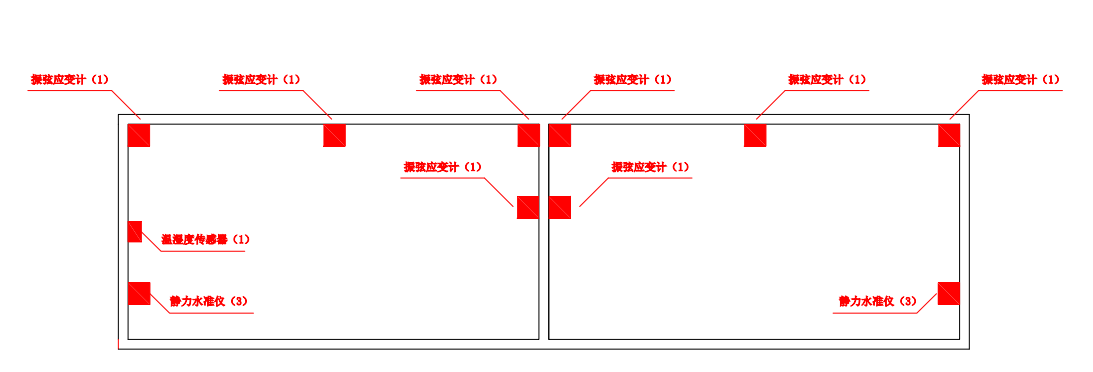

隧道一断面图

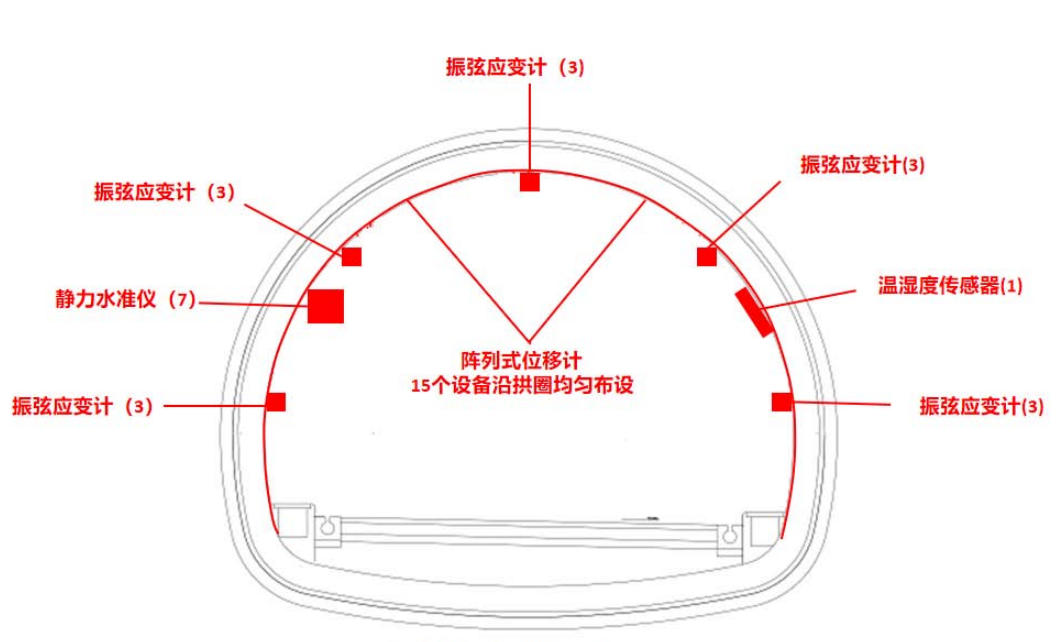

隧道二断面图




五、数据展示

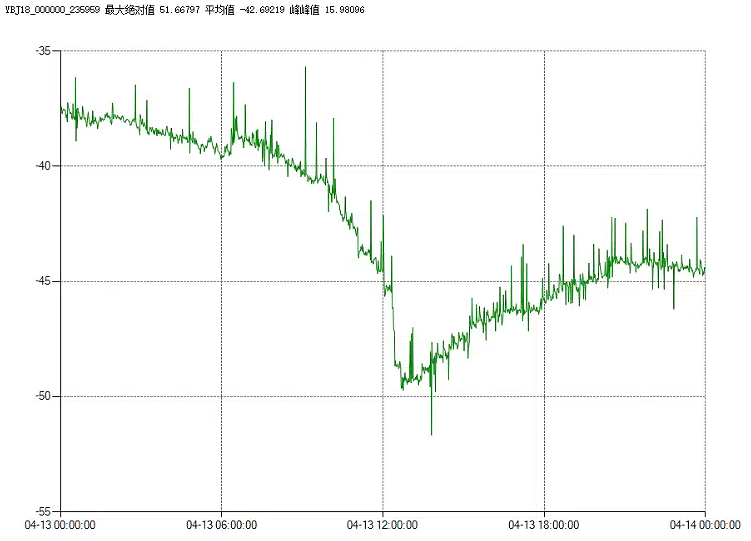

振弦应变计应变单位:

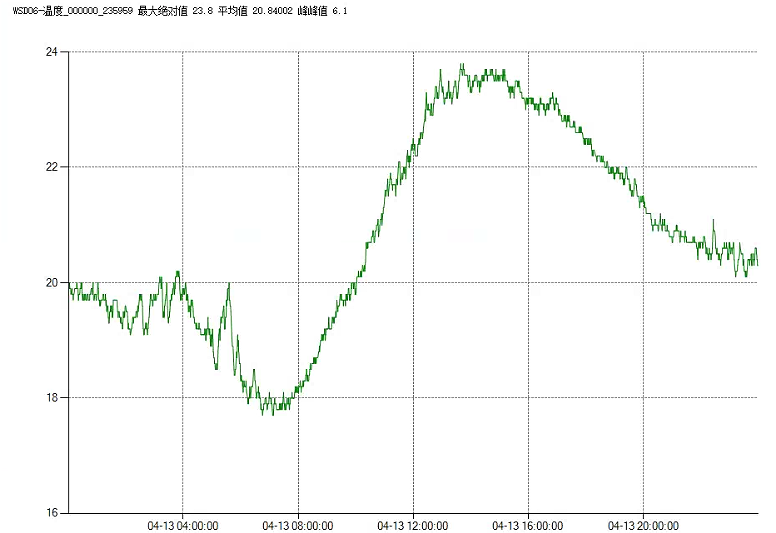

温湿度计温度单位:


一、项目图片



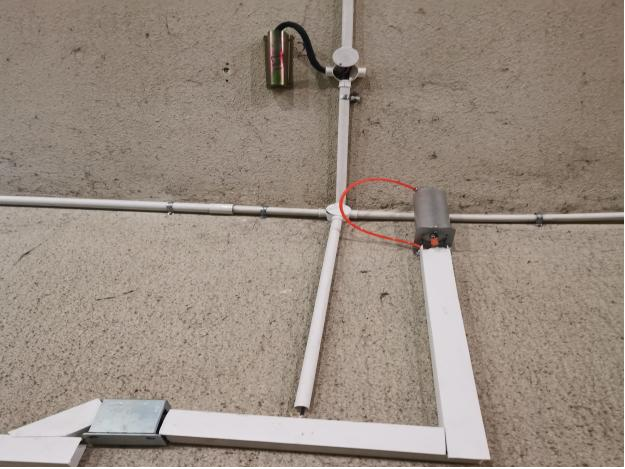

静力水准仪

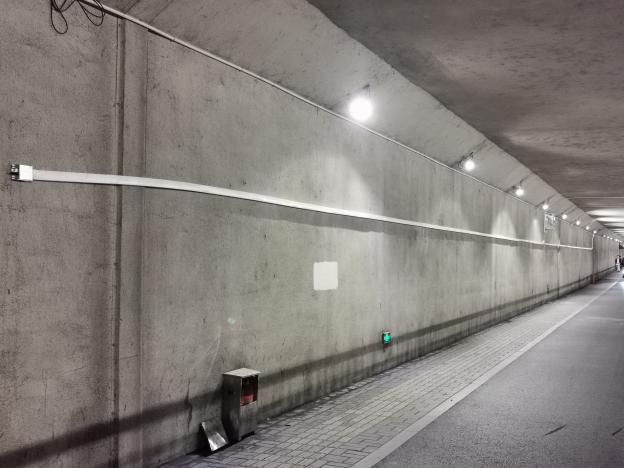

静力水准仪全览图



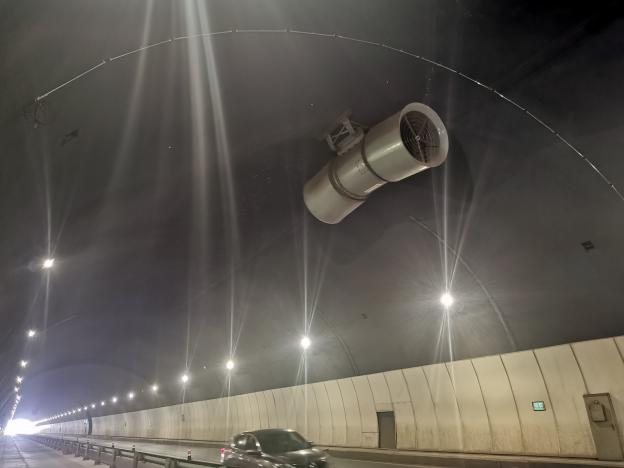

阵列位移计

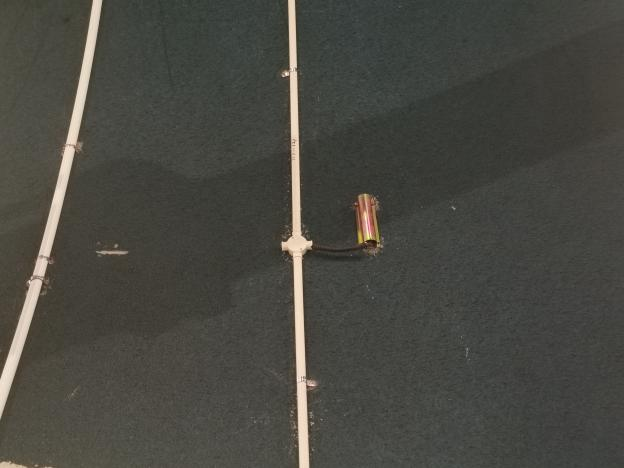

振弦应变计
