农村桥群健康监测

2022-04-20 管理员 阅读 282


一、项目背景

该项目桥群是分别位于淀山湖路、复兴路、鹤星路、钱曹港路、香大路、新盛路、徐民东路、姚家浜路、贞溪路、朱溪路的10余座中小桥梁。市政管理部门需要运用信息化、智能化手段提升现有市政桥隧的安全管理、应急救援和公众服务水平,实现专业、精细、高效化管理。总体上来说,这些桥梁均为县乡公路小型桥梁,不像一些中大型桥梁具备供电条件,因此该项目的所有设备均使用太阳能供电,数据采用无线通信直发监测管理平台。


二、项目概括

该项目使用的设备有低频振动传感器、动态数据采集仪、振弦式应变计、铰缝计、振弦式采集仪、太阳能供电系统。主要负责现场的设备安装和系统调试。

该项目所布设的仪器具体情况:

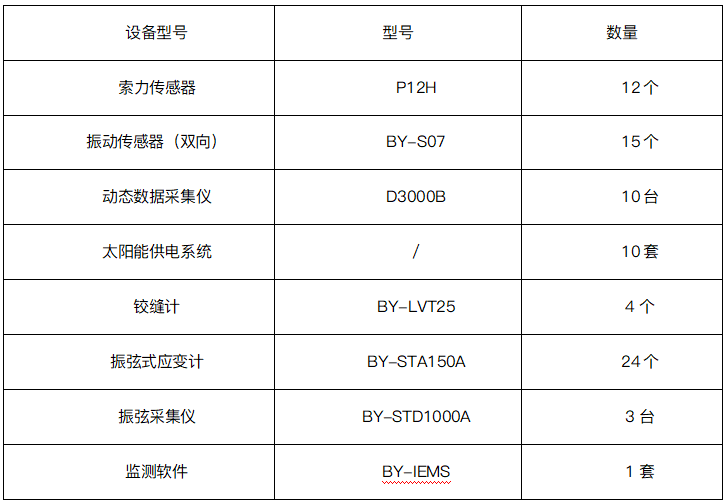

表1 使用设备一览表


三、项目效果

(1)斜拉索的振动频率、索力,应力应变的动态监测;

(2)梁体横向、纵向倾斜度的监测;

(3)通过互联网可以直接登录访问整个监测系统,远程修改监测设备参数,可以方便、及时、实时掌握现场情况;

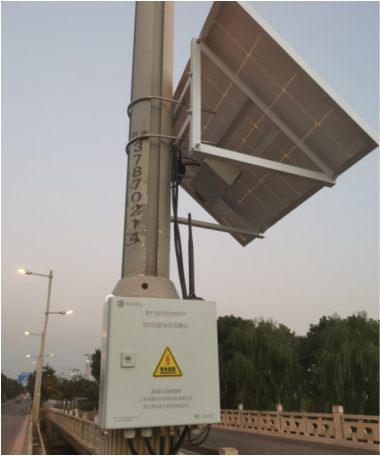

(4)太阳能供电系统可以轻松解决户外无法取电问题;

(5)可以进行自动测量,实时监测;


四、数据展示

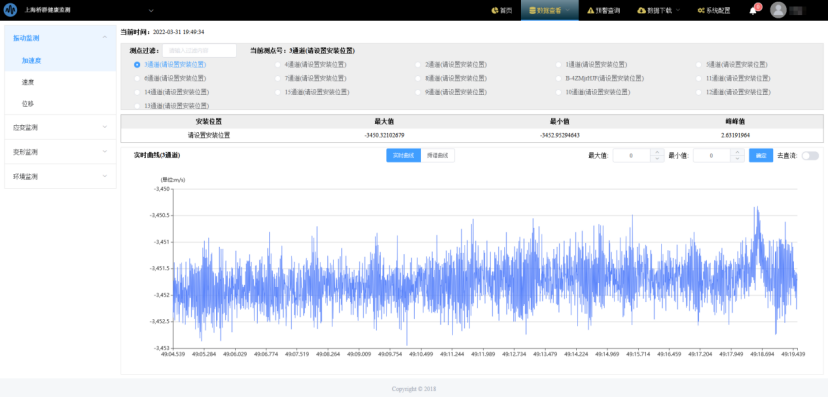

图 加速度传感器

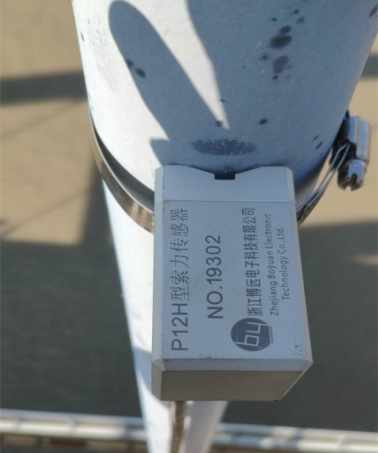

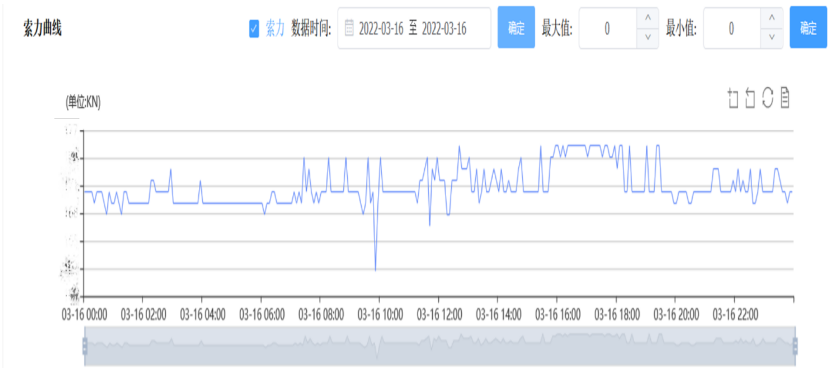

图 索力传感器

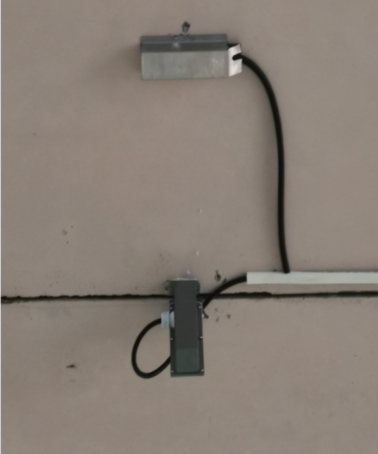

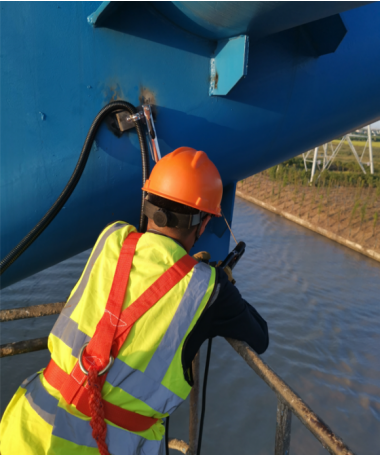

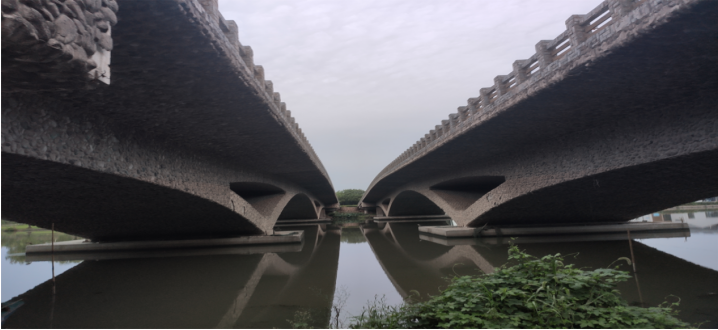

五、项目照片

image.png     202204208591.png

202204201767.png     202204208025.png
