上虞两座大桥健康监测

2024-07-22 bydz 阅读 514


一、项目背景

第一座大桥位于绍兴市,属独塔斜拉型大桥,桥长1120多米,宽26米。第二座大桥位于上虞市中心,南边是南三环桥、上三高速桥等桥,北边是杭绍甬高速桥等桥。



二、项目概况

本项目主要提供整座桥梁的健康监测,所用设备包括低频振动传感器、拉线位移计、风速风向仪、温湿度计、差压变送器、监控摄像头、硬盘录像机动态数据采集仪、电流数据采集仪、工控机、交换机、服务器、BY-IPCS监测软件,并且负责项目安装实施和系统调试。

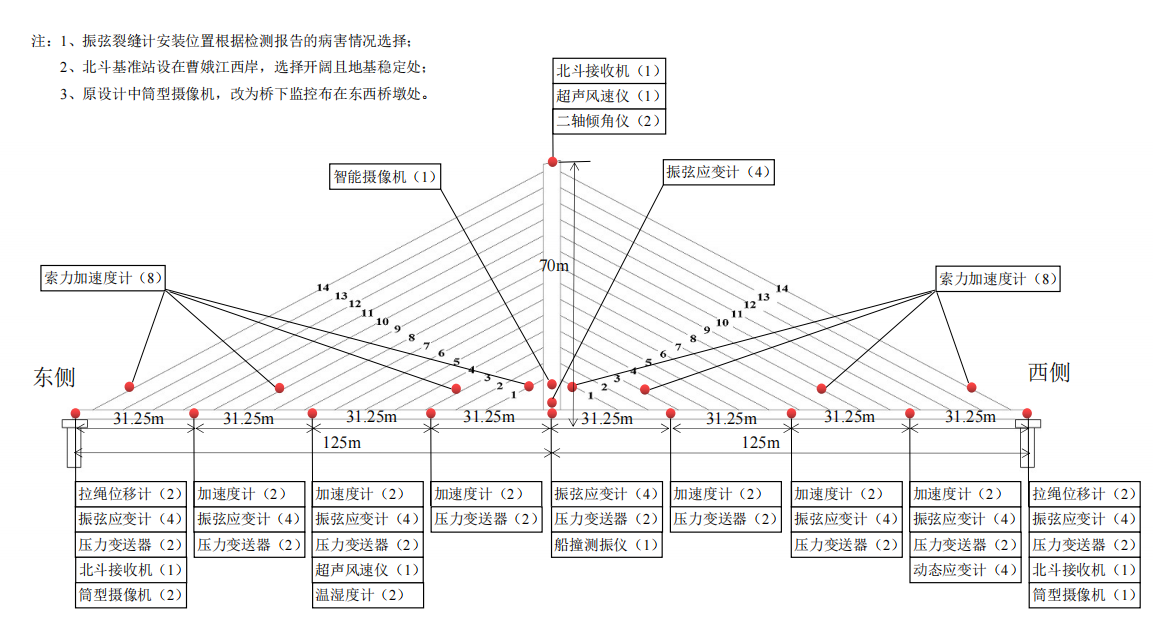

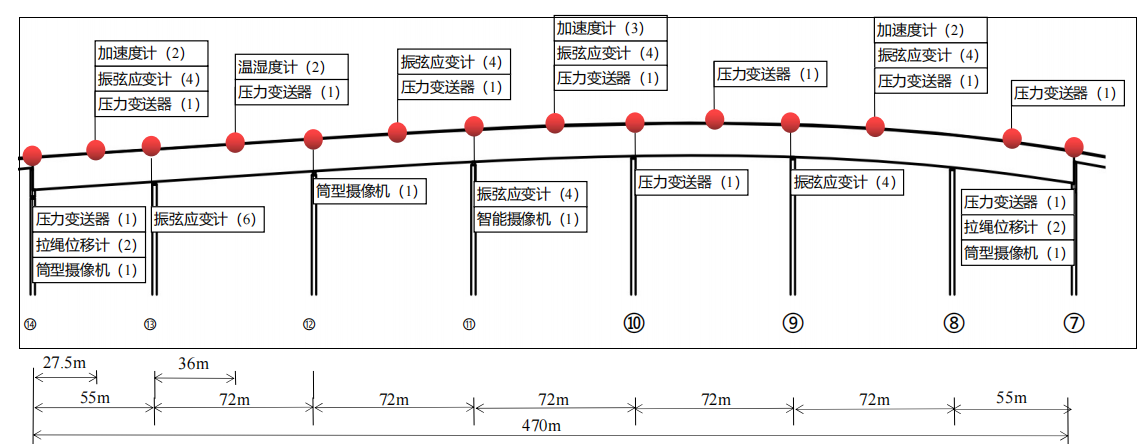

三、监测内容


四、数据展示

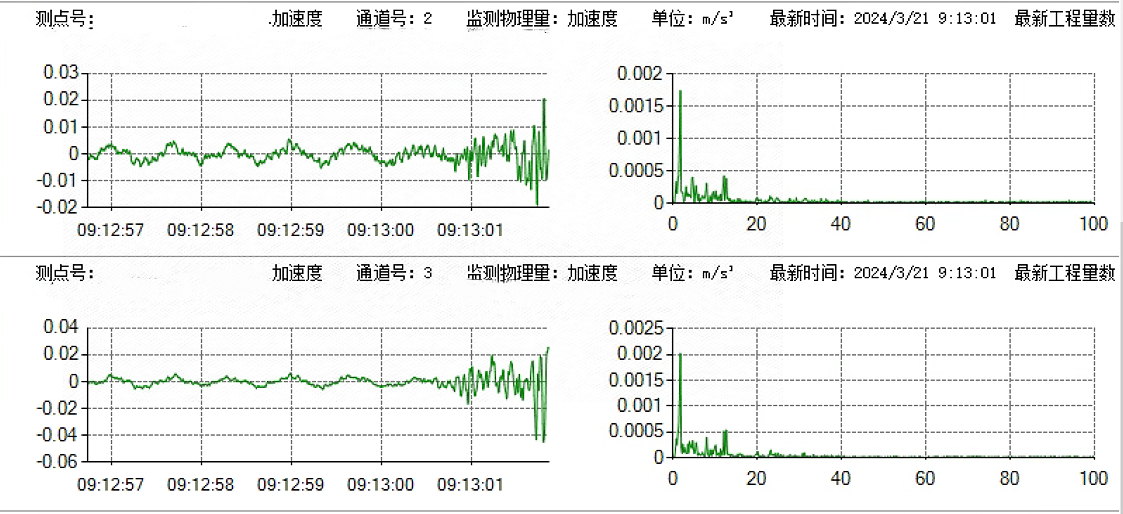

振动(m/s²)数据展示图

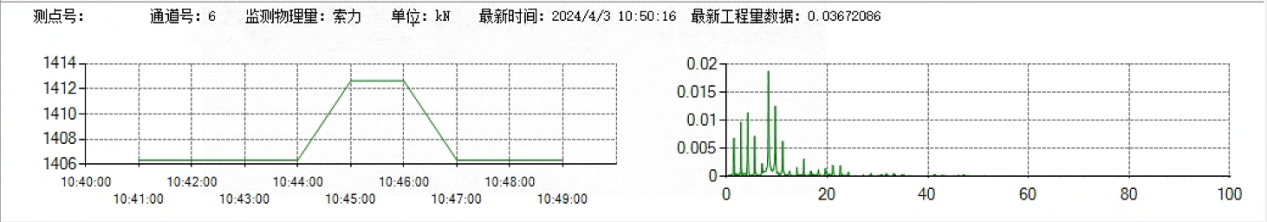

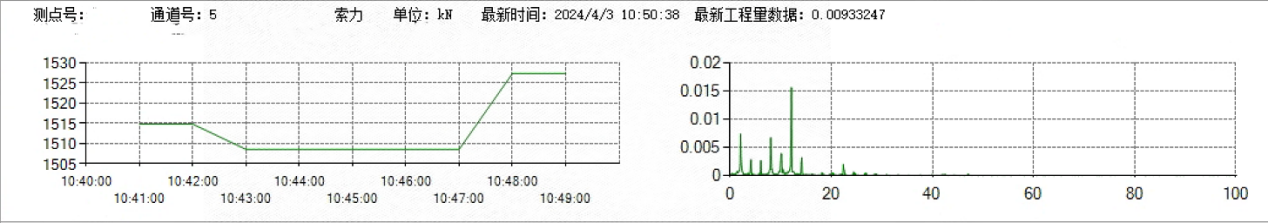

索力(KN)数据展示图




应变(uε)数据展示图

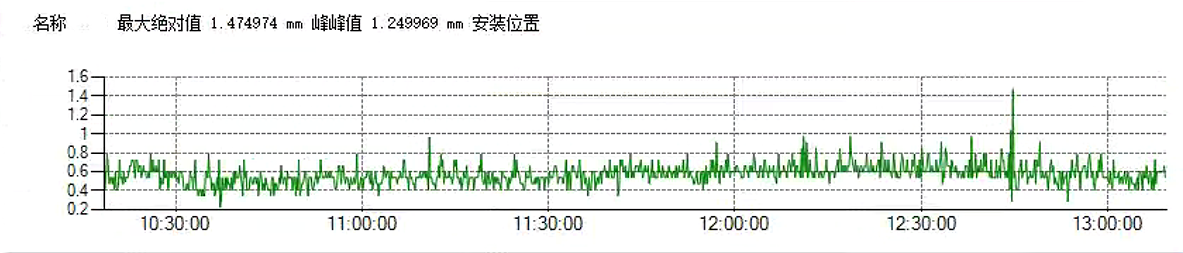

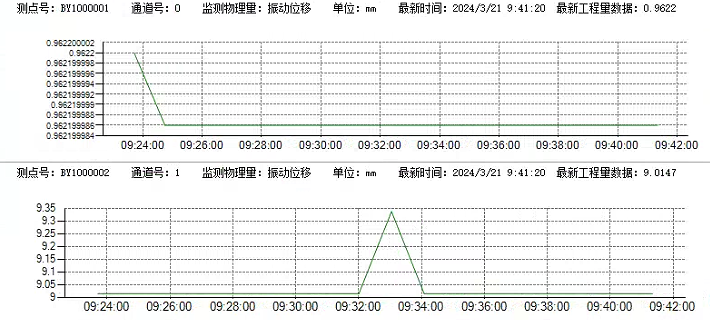

挠度(mm)数据展示图

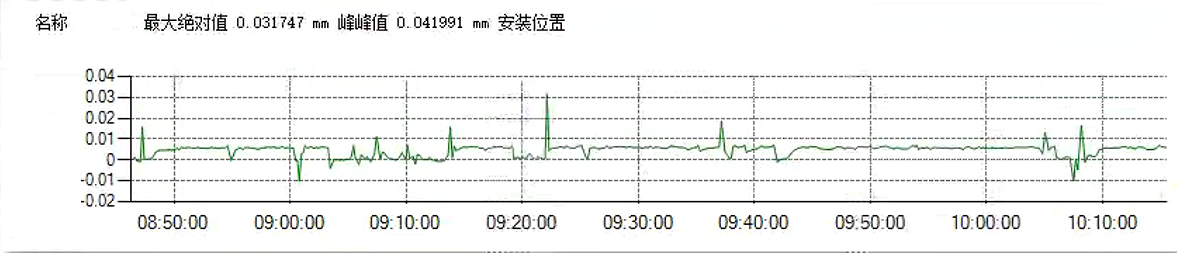

裂缝(mm)数据展示图

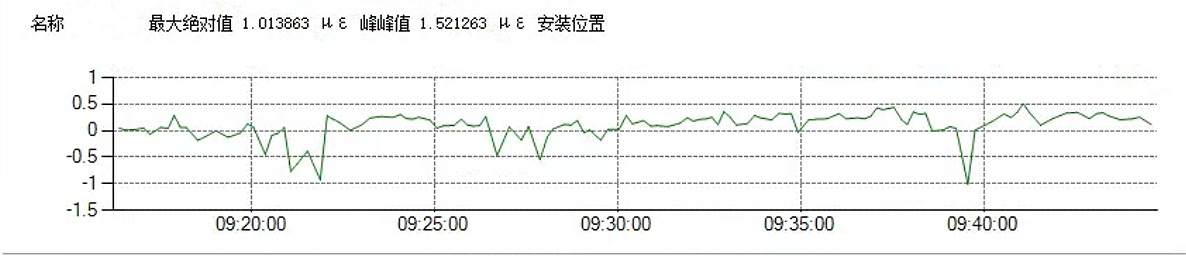

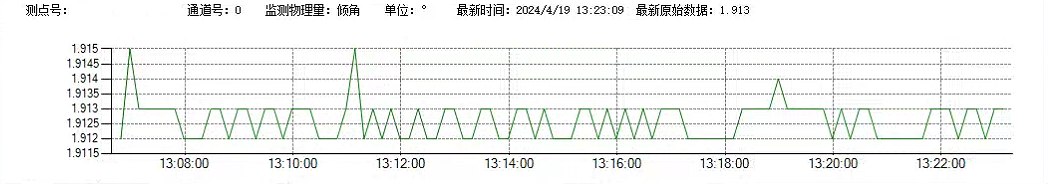

倾角(°)数据展示图

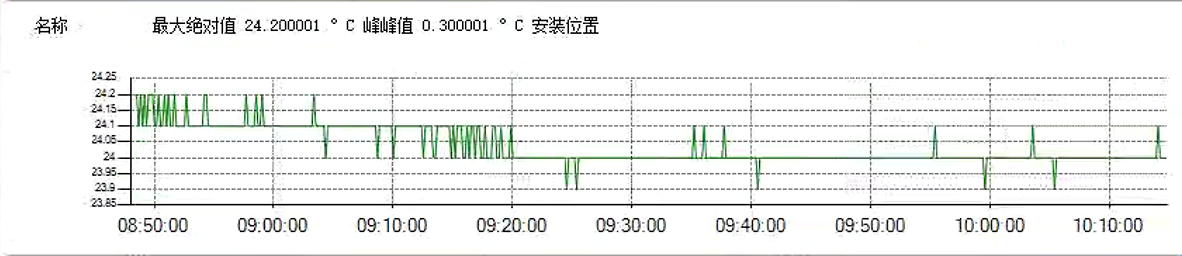

温度(℃)数据展示图

五、项目图片

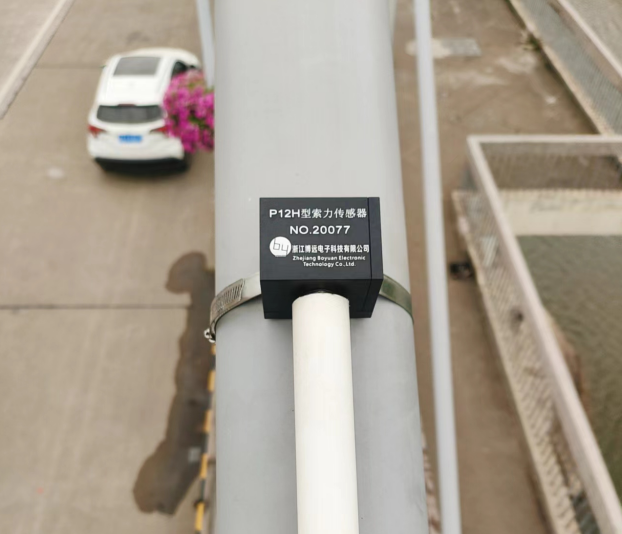

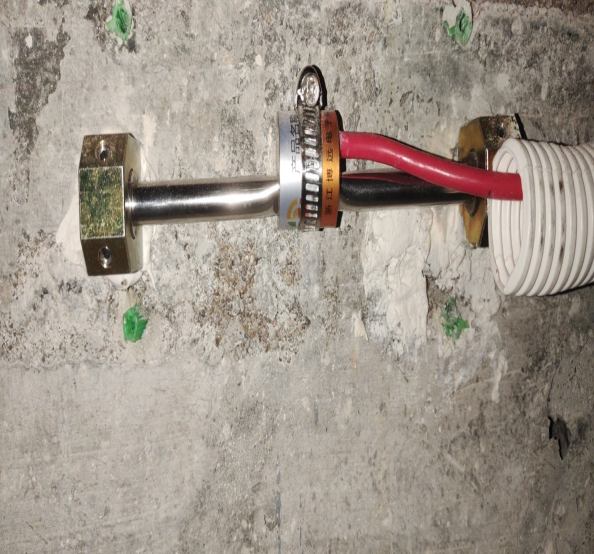

索力计

应变计



裂缝计

加速度计
