边境某桥健康监测项目

2024-07-22 bydz 阅读 492


一、项目背景

该桥位于边境旧桥上部结构为2×22米T梁+2×22米钢混叠合梁桥,其中前两跨(T梁)位于中国境内,后两跨(叠合梁)位于境外。桥墩为重力式桥墩,桥台为重力式桥台。桥面全宽8.5m,桥面布置为1.25米(人行道)+6米(车行道)+1.25米(人行道)。

原桥梁为2x22米T梁+2x22米钢混叠合梁桥,其中前两跨(T梁)位于中国境内,后两跨(叠合梁)位于境外。桥墩为重力式桥墩,桥台为重力式桥台。桥面全宽8.5m,桥面布置为1.25米(人行道)+6米(车行道)+1.25米(人行道)



二、项目概况

本项目主要提供温湿度计、高清摄像、低频振动传感器、拉线位移计、动应变计、静力水准仪、结构温度计串口服务器、服务器、BY-IPCS监测软件,并且负责设备安装指导和系统调试。

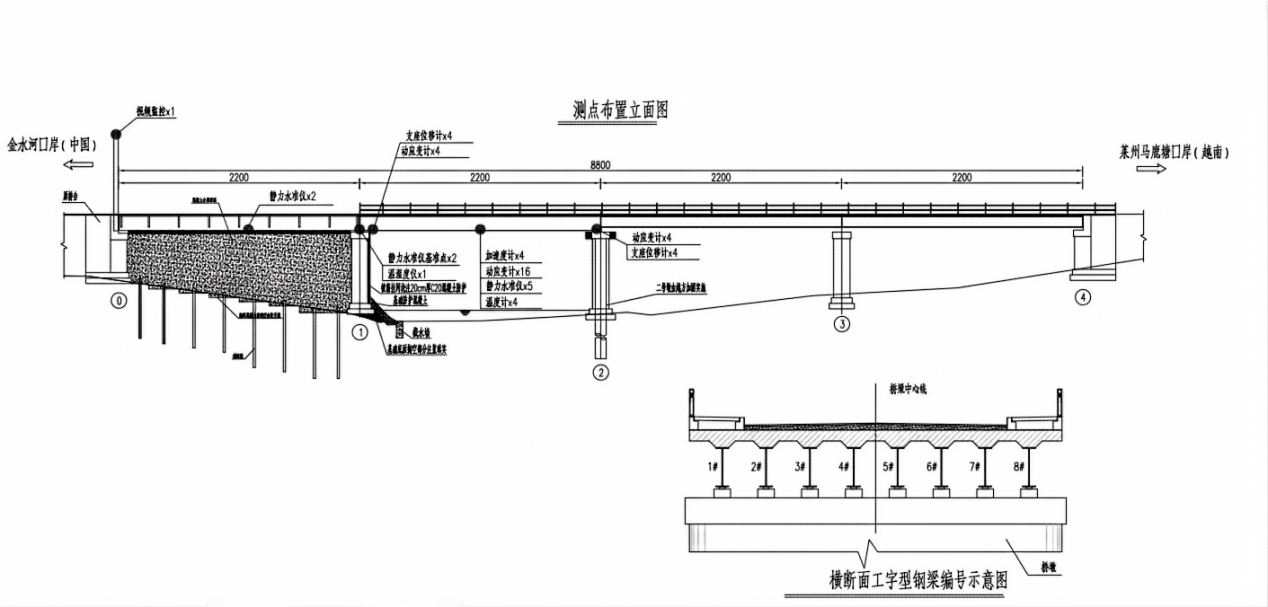

三、项目方案图



四、数据展示

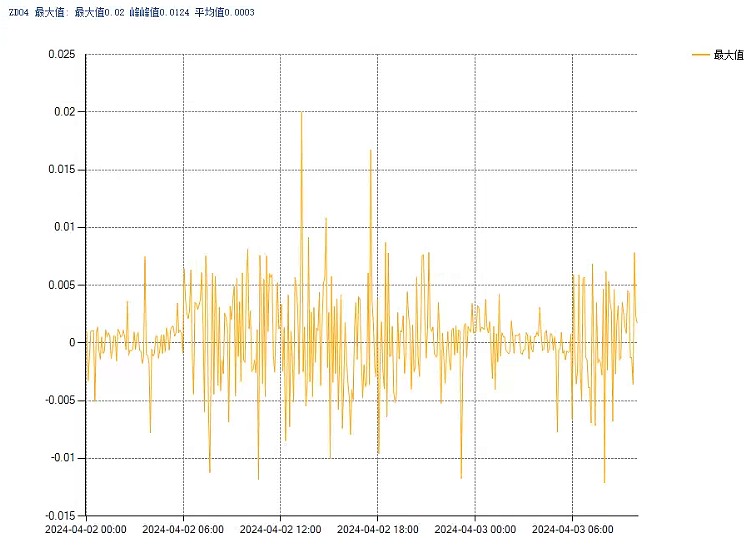

低频振动传感器加速度单位:m/s2

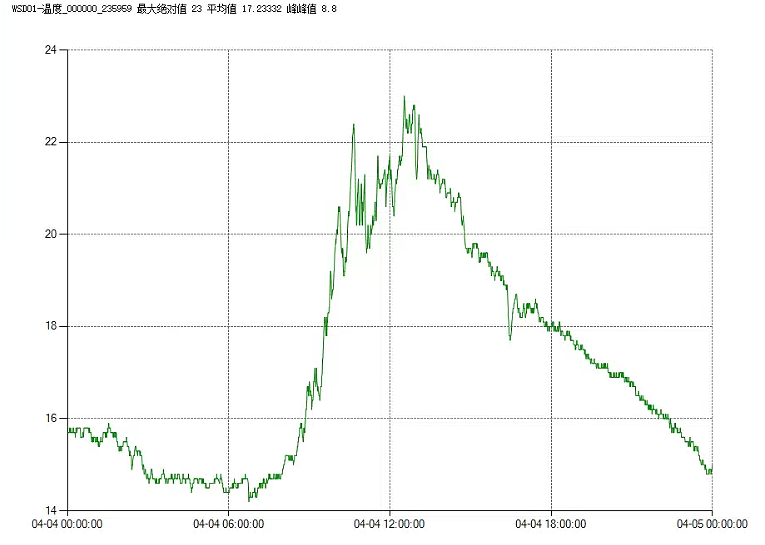

温湿度计温度单位:

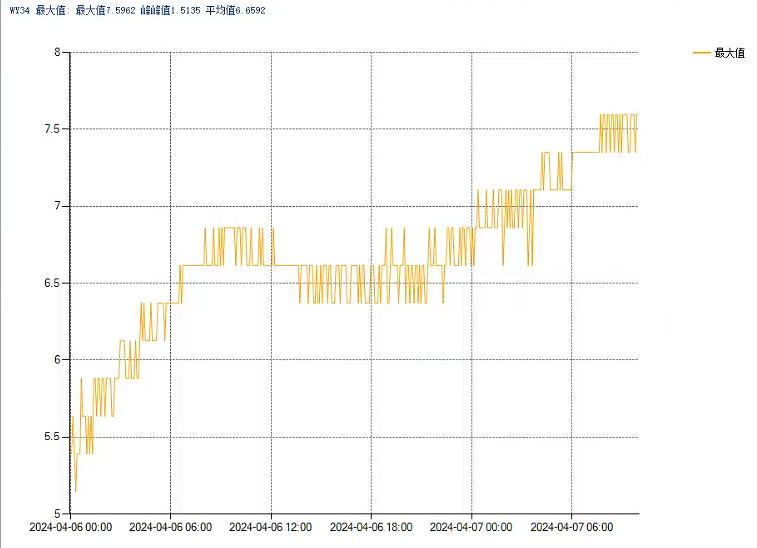

位移计单位:mm


五、项目图片

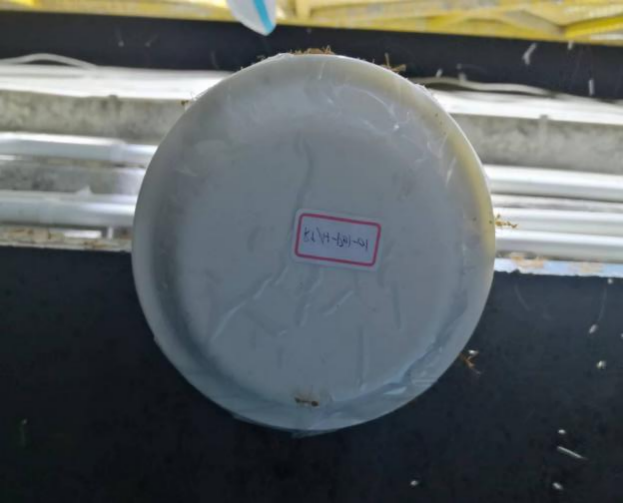

温湿度计

磁致伸缩位移计

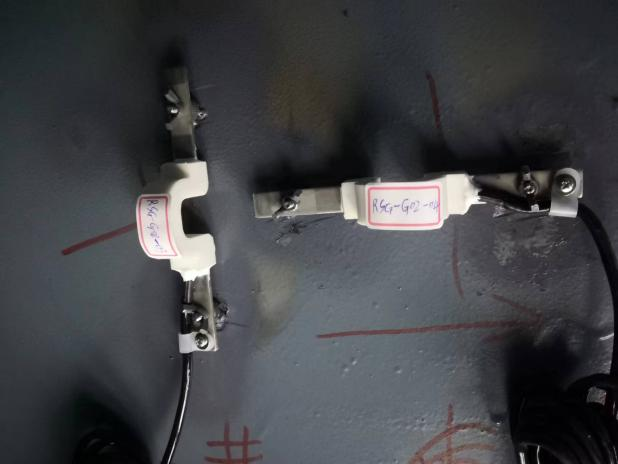

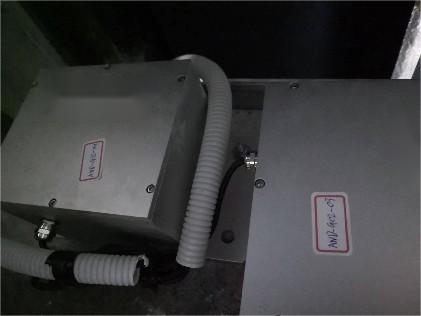

动应变计

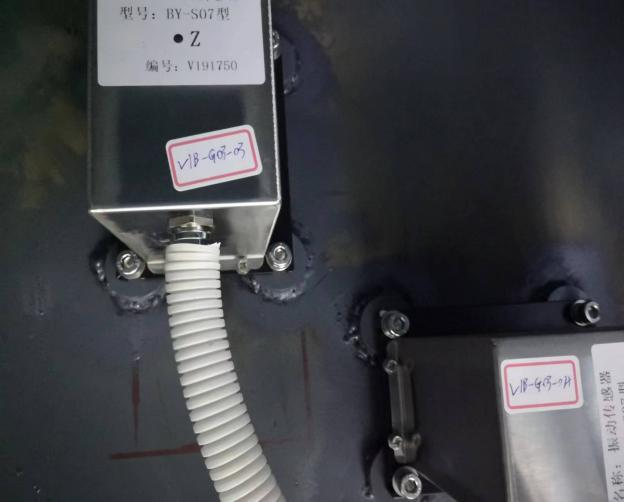

地震动
