江苏某高架桥健康监测

2024-07-22 bydz 阅读 514


一、项目背景

该桥跨通榆河、新长铁路及串场河,经刘庄折向北跨串场河,经便仓镇区设置高架桥上跨规划卞古路、仓中路、规划牡丹大道,与规划盐泰锡常宜铁路交叉与接范公路快速路南延衔接,从世界之村国际乡村文化园北侧穿越,与省道与西环路南延交叉处,路线全长25km



二、项目概况

本项目主要提供温湿度传感器、超声波风速风向仪、顶杆位移计、拉绳位移计、振动传感器、振弦式应变计、数字温度传感器、工控机、动态数据采集仪、振弦采集仪、压力变送器、监控、交换机、BY-IPCS监测软件等,负责项目指导安装和系统调试。



三、监测内容及方案图

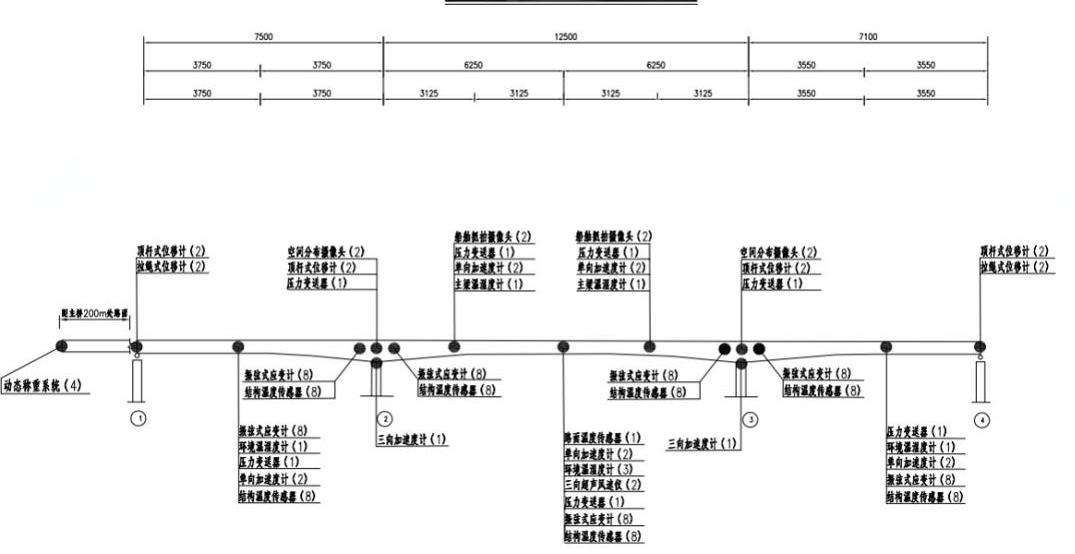

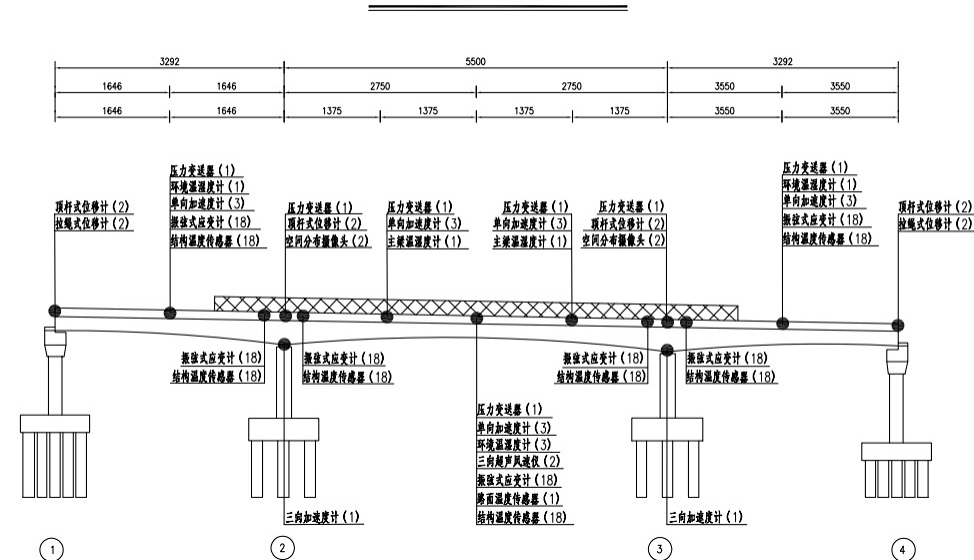

桥梁项目方案设计总布点图




高架桥项目方案设计总布点图




四、数据展示

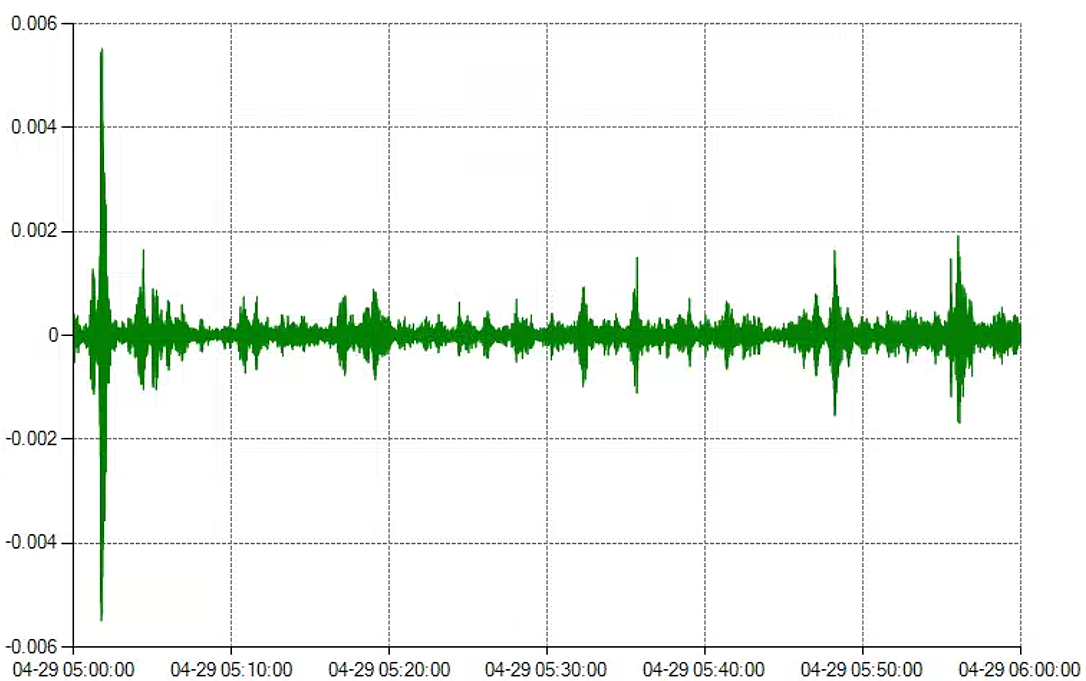

振动传感器原始数据 (单位:V

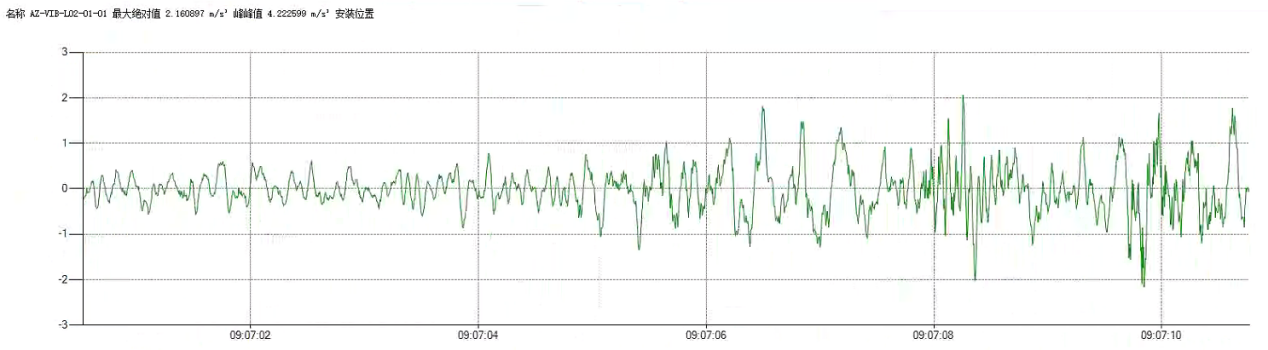

振动传感器 (单位:m/s2

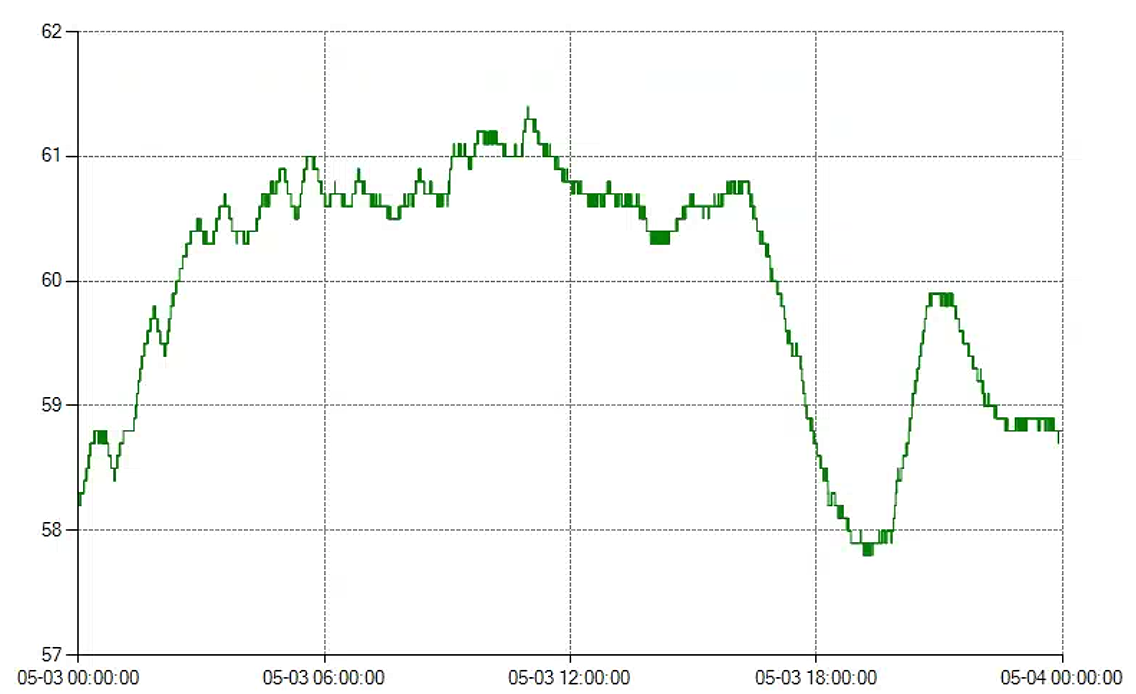

环境湿度数据(单位:%rh

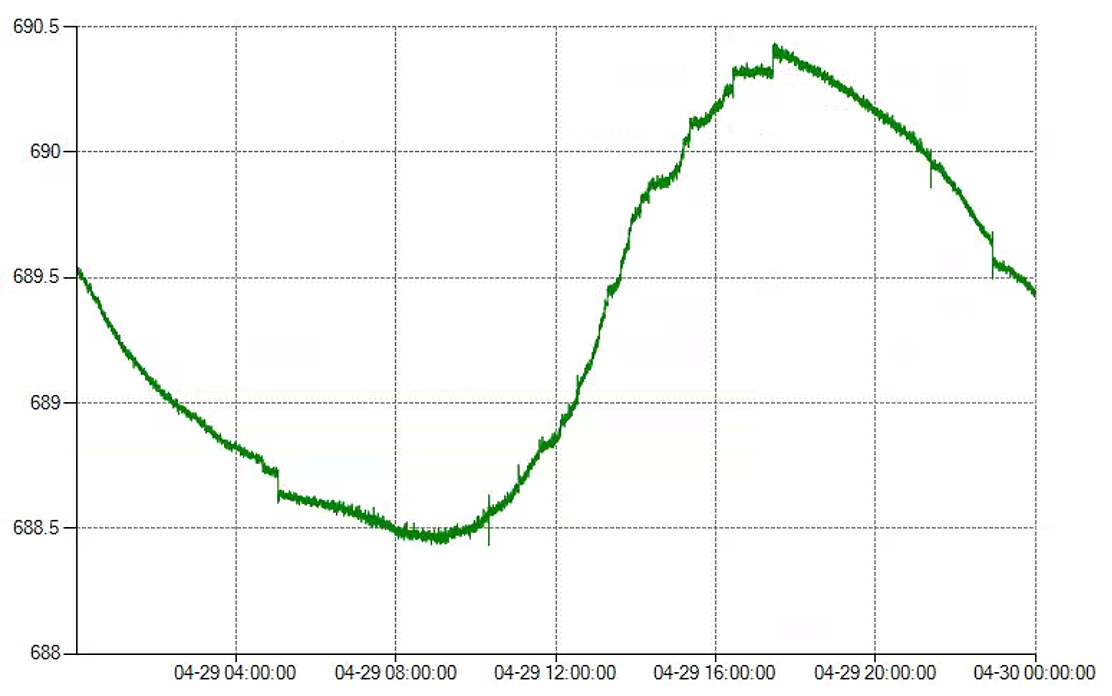

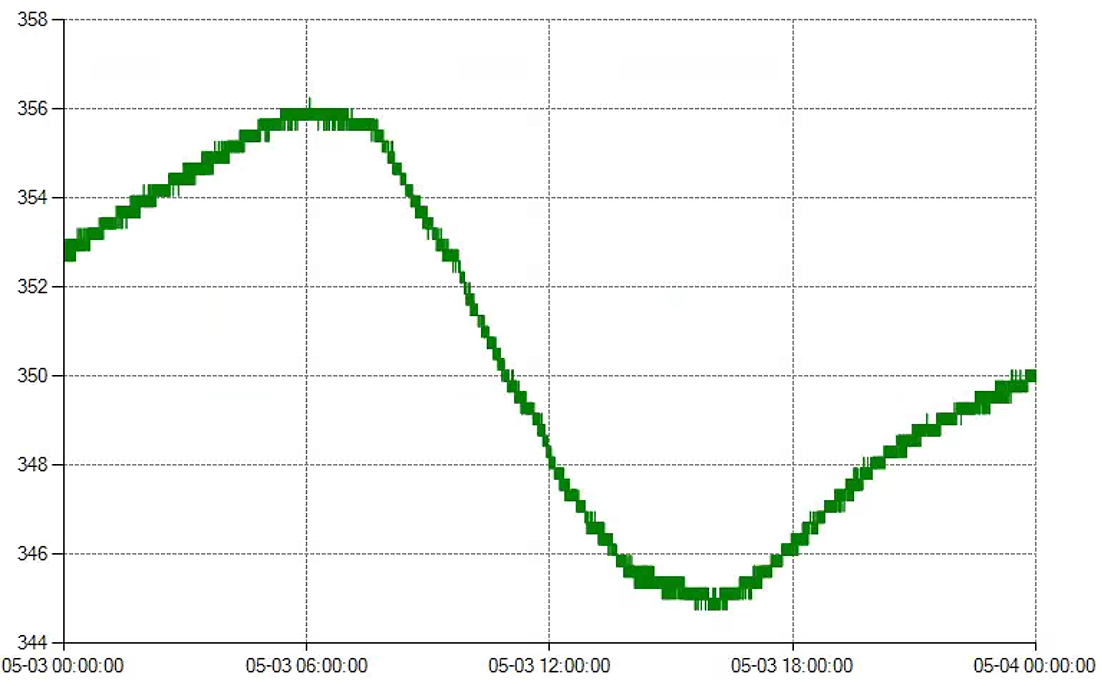

位移数据波形 (单位:mm)




静应变数据波形展示图 (单位:uε)




五、项目图片

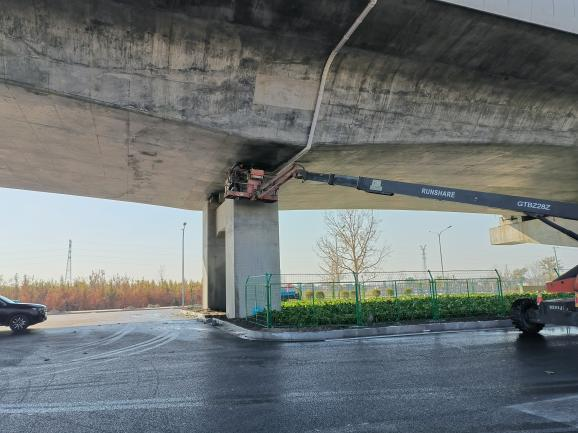

登高车进入箱梁

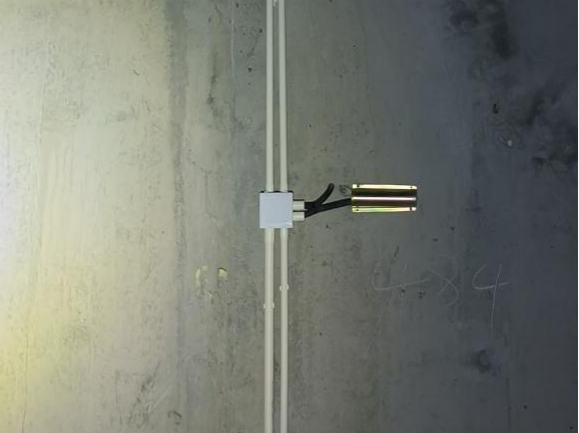

应变计安装

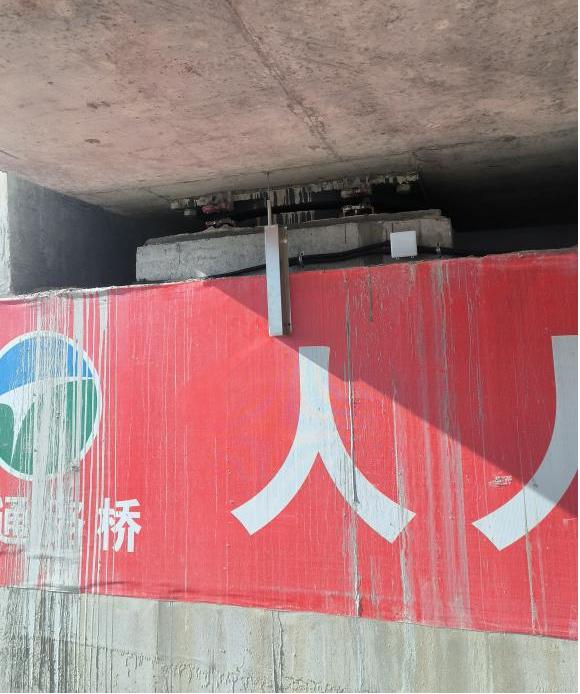

位移计安装

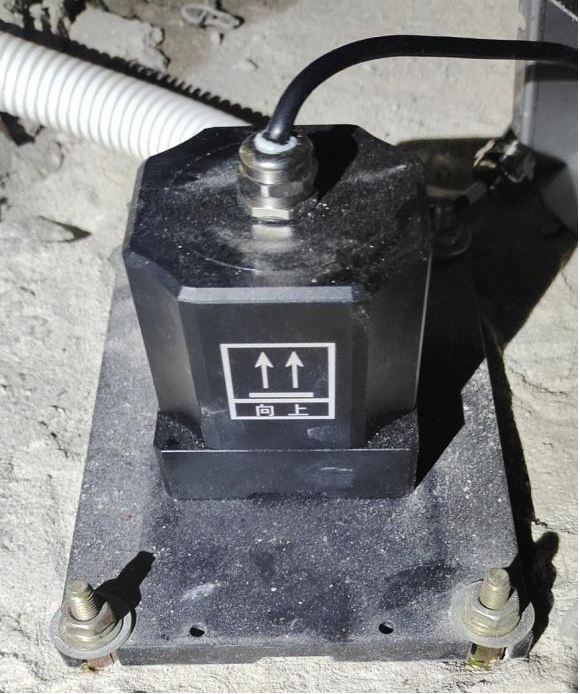

振动传感器安装

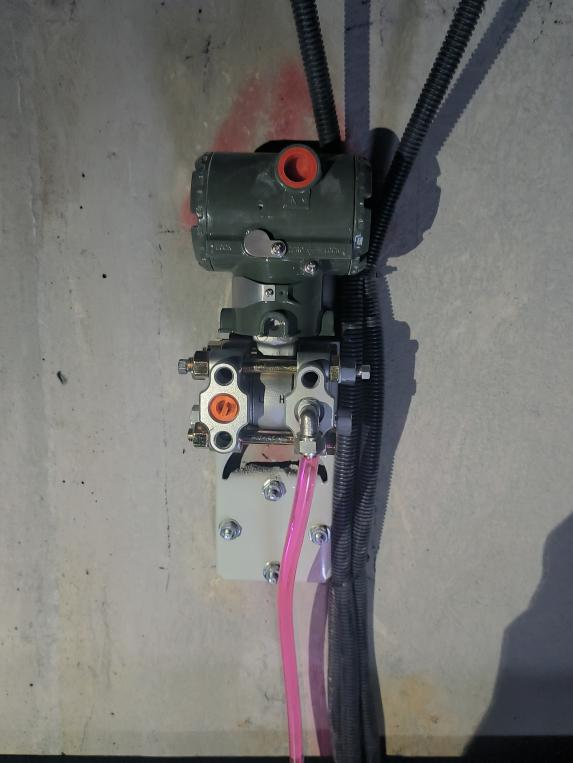

压力变送器安装

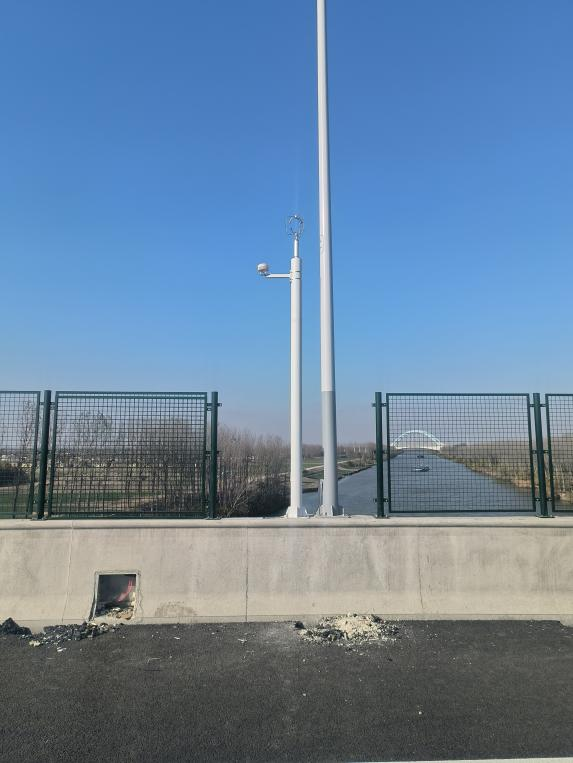

超声波风速风向仪安装

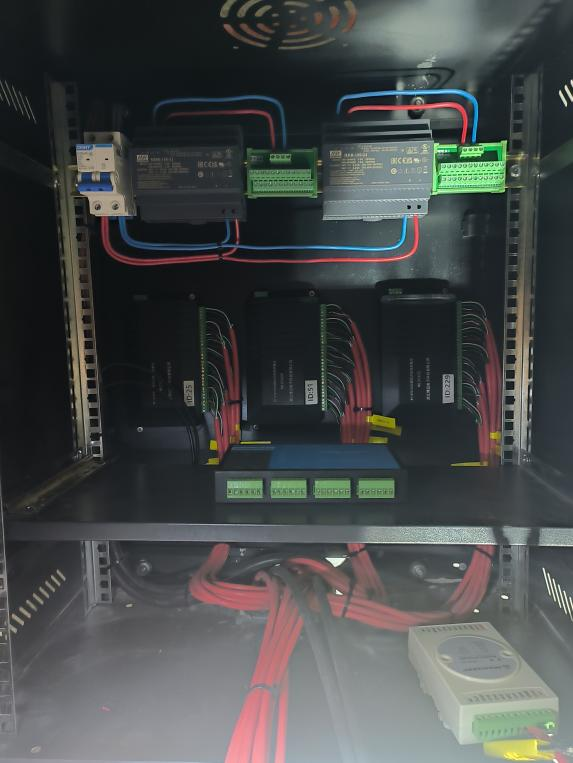

机箱整理

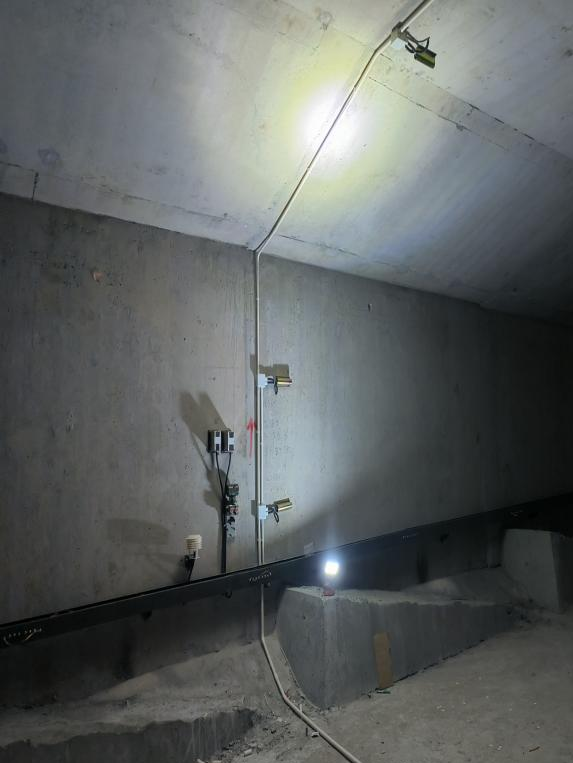

安装工艺
