宁波某高速桥健康监测

2024-07-22 bydz 阅读 495


一、项目背景

该桥目前运营已超过15年,在沿海腐蚀环境和繁重交通荷载的综合作用下,桥梁病害和结构老化现象都在加剧,为确保该桥安全运营,对此桥结构性能及运营状况应进行监测,进一步跟踪桥梁病害发展情况,特需增设桥梁健康监测系统。



二、项目概况

本项目主要提供温湿度计、高清摄像单向/双向/三向加速度计、磁致伸缩位移计、工程强震仪、风速风向仪、串口服务器、UPS、服务器、BY-IPCS监测软件,并且负责设备安装和系统调试。



三、监测内容

监测类别

监测项目

环境

温湿度

环境温度、湿度

作用

风速风向

桥面风速、风向

视频监控

车辆空间分布

地震动

桥墩底部振动加速度

位移

主梁竖向位移(挠度)

拱顶位移(竖向、横向)

索力

吊杆索力

振动

主梁振动加速度

主拱振动加速度

吊杆振动加速度

结构变化

位移

拱脚位移



四、数据展示

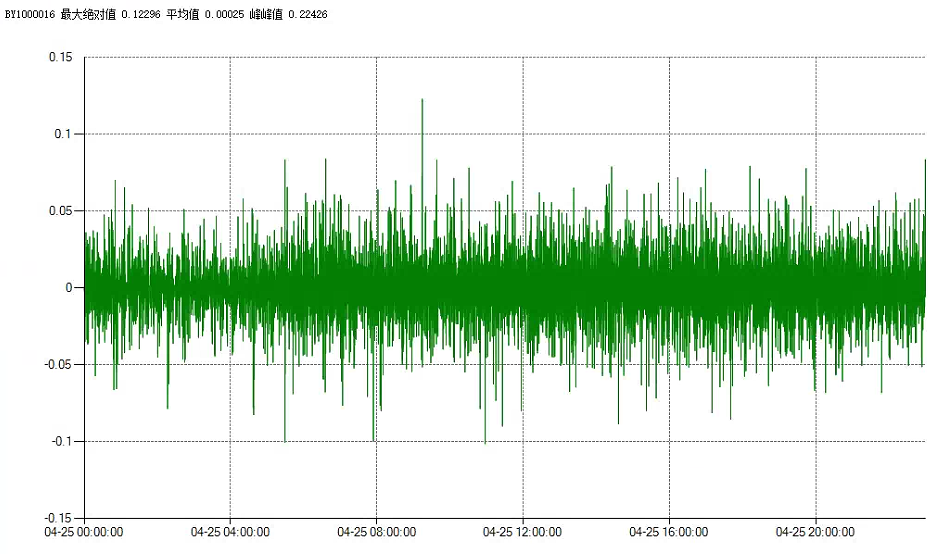

加速度计单位:m/s2

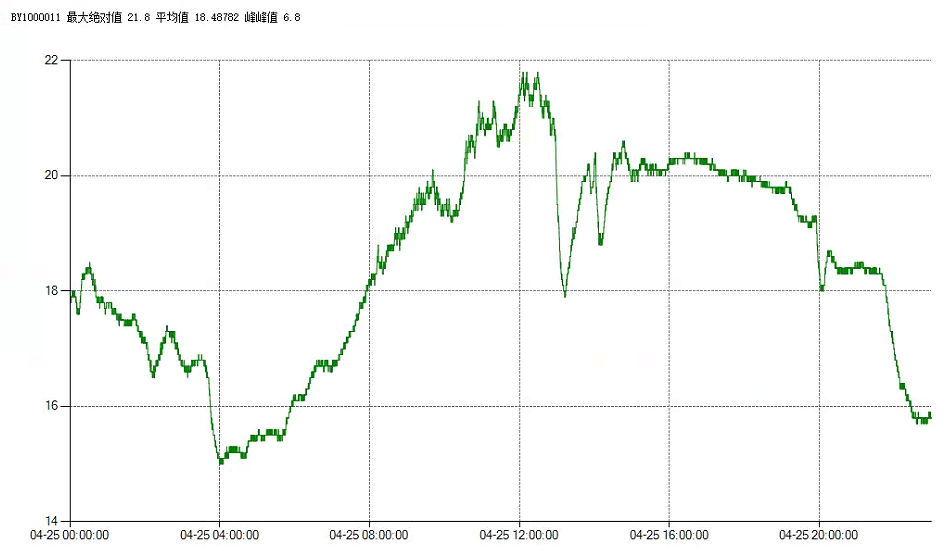

温湿度计温度单位:

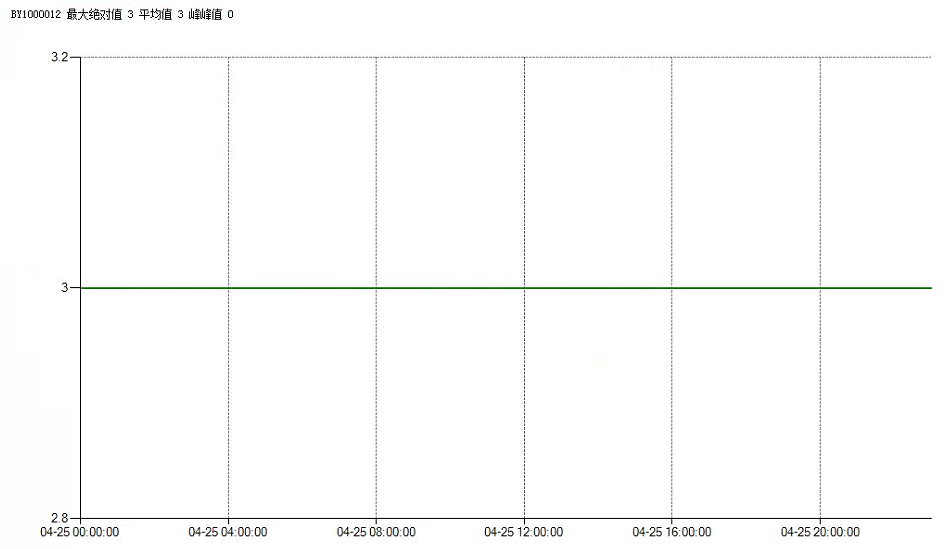

位移计单位:mm




五、项目图片

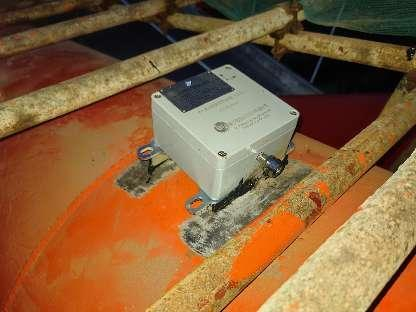

双向加速度计

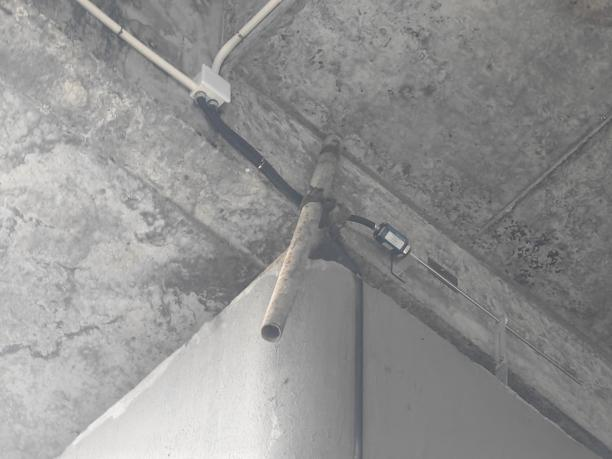

磁致伸缩位移计

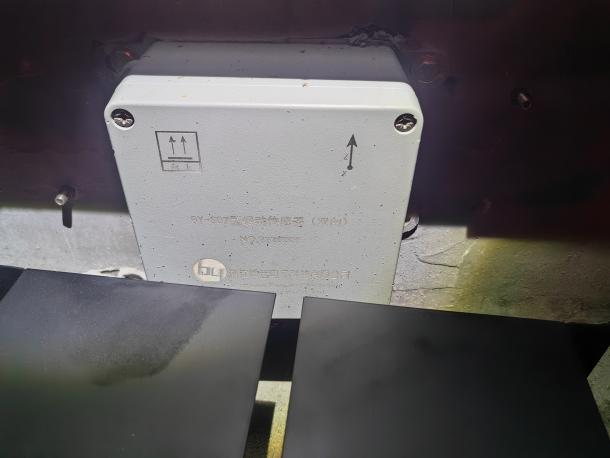

三向加速度计

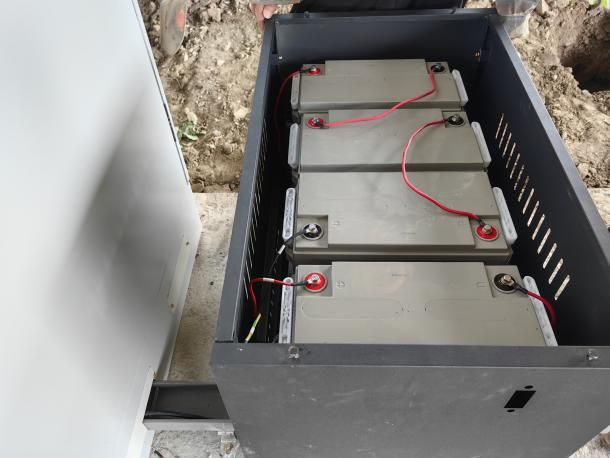

UPS电池组

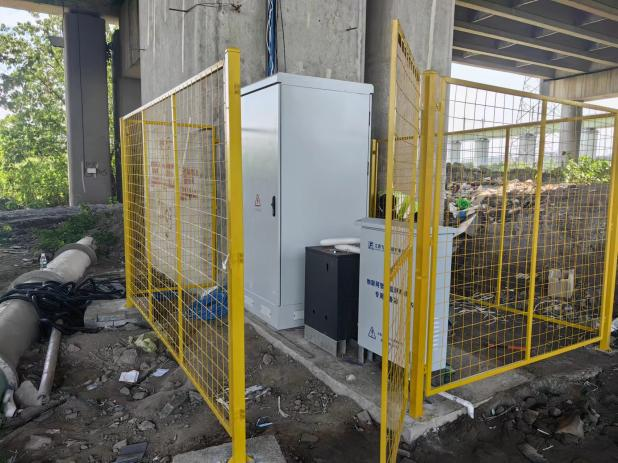

机柜

地震动
