株洲某大桥健康监测

2024-07-22 bydz 阅读 498




一、项目背景

该桥全桥长1192.28m,宽24m,分别由东引桥、主桥以及西引桥构成,其中,东引桥上部结构为4×16m预应力简支空心板,主桥上部结构为53.2+6×90+53.2m(变截面预应力双箱连续梁)+5×50m预应力连续梁,西引桥为14×16m预应力简支空心板,共31孔,桥中部为车辆通道(双向六车道),两侧为行人通道,桥两侧栏杆高1.3m左右



二、项目概况

本项目主要提供服务器、工控机、交换机、动态数据采集仪、低频振动传感器、磁致伸缩位移计、二轴倾角、BY-IPCS监测软件、振弦应变计、风速风向仪、温湿度计、电流数据采集仪、差压变送器、并且负责项目安装和系统调试。

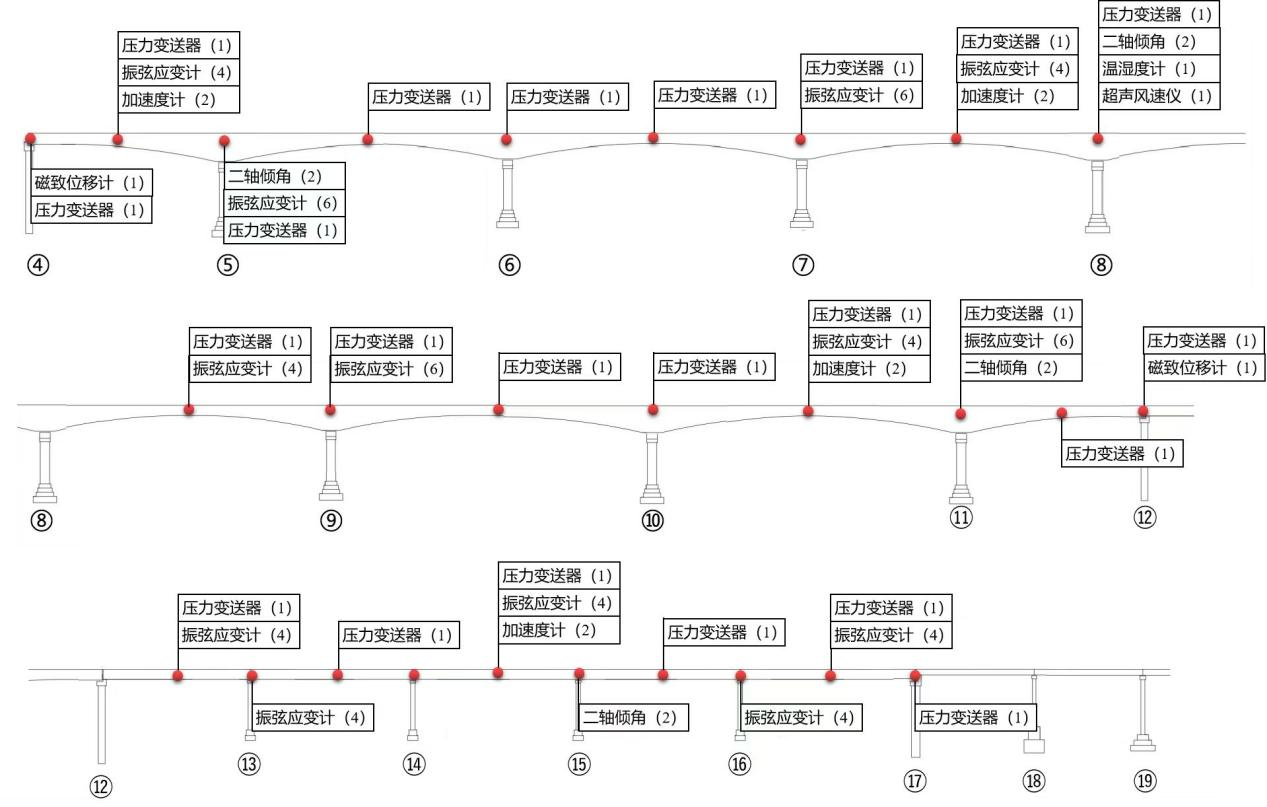

三、项目效果(监测内容)方案图

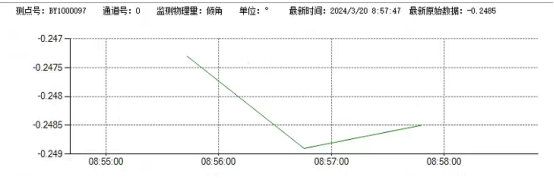

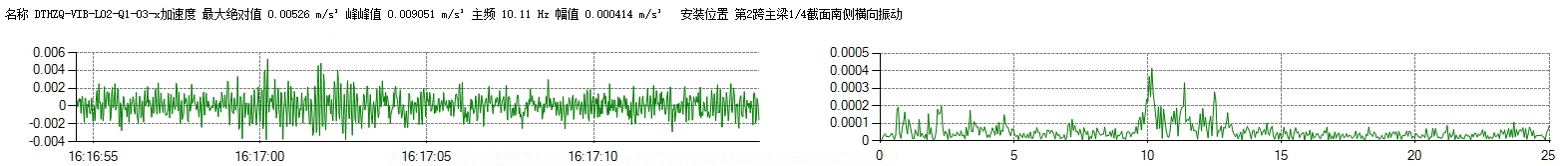

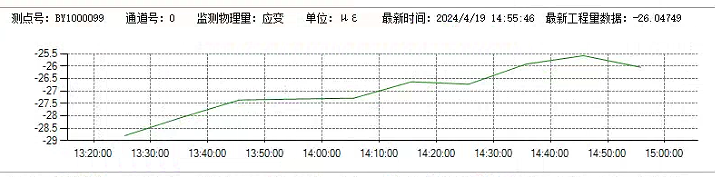

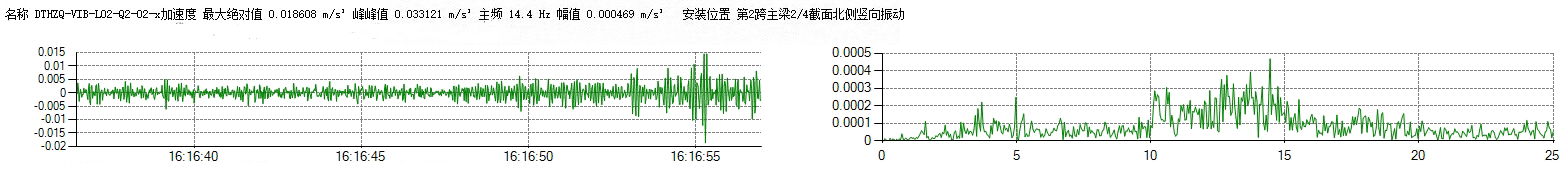

四、数据展示



五、项目图片

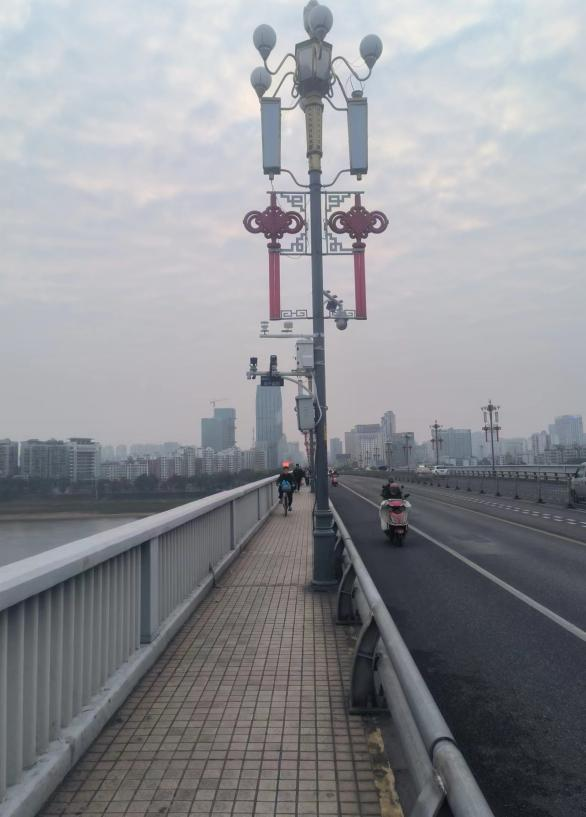

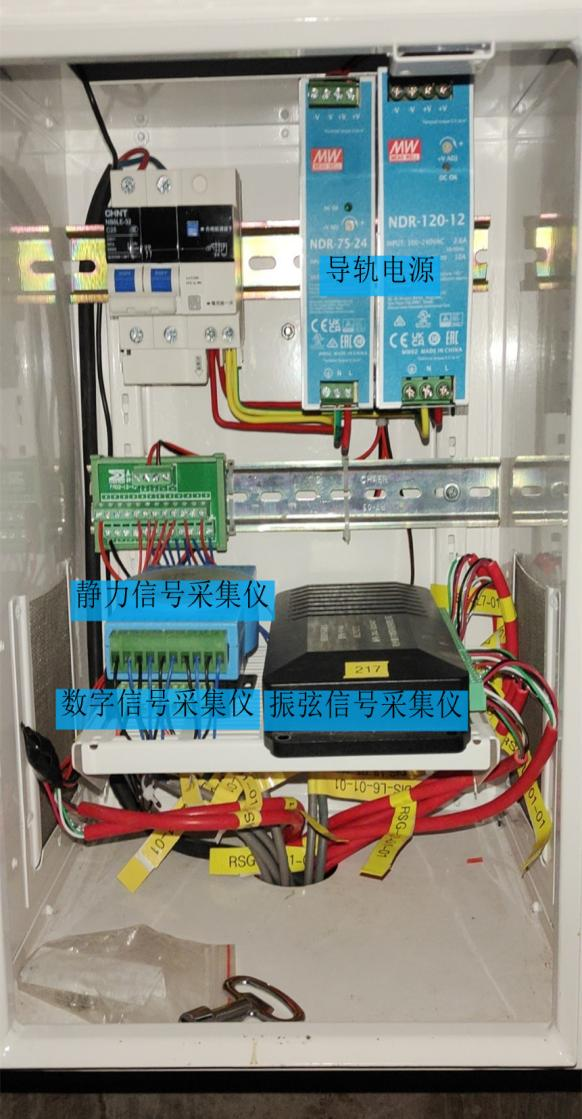

桥面采集

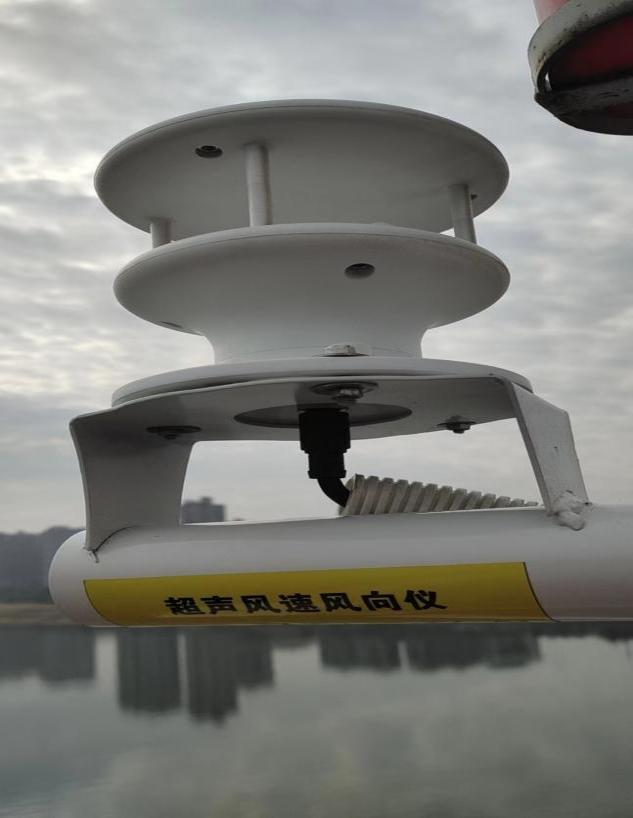

风速风向传感器

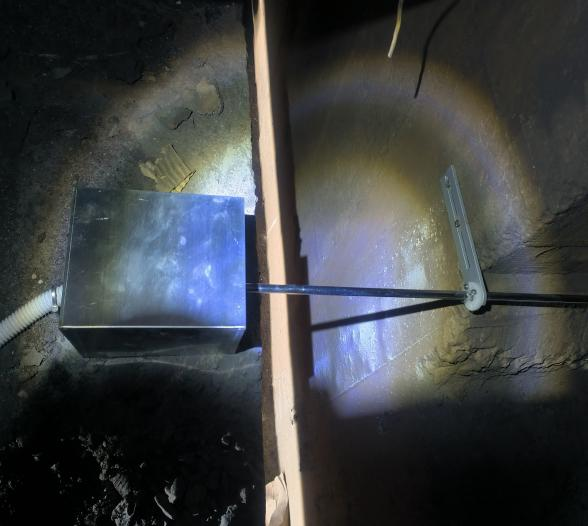

磁致伸缩位移计

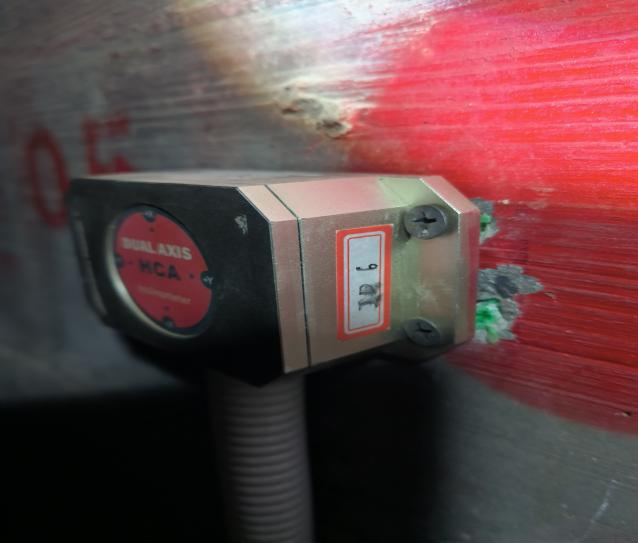

倾角传感器

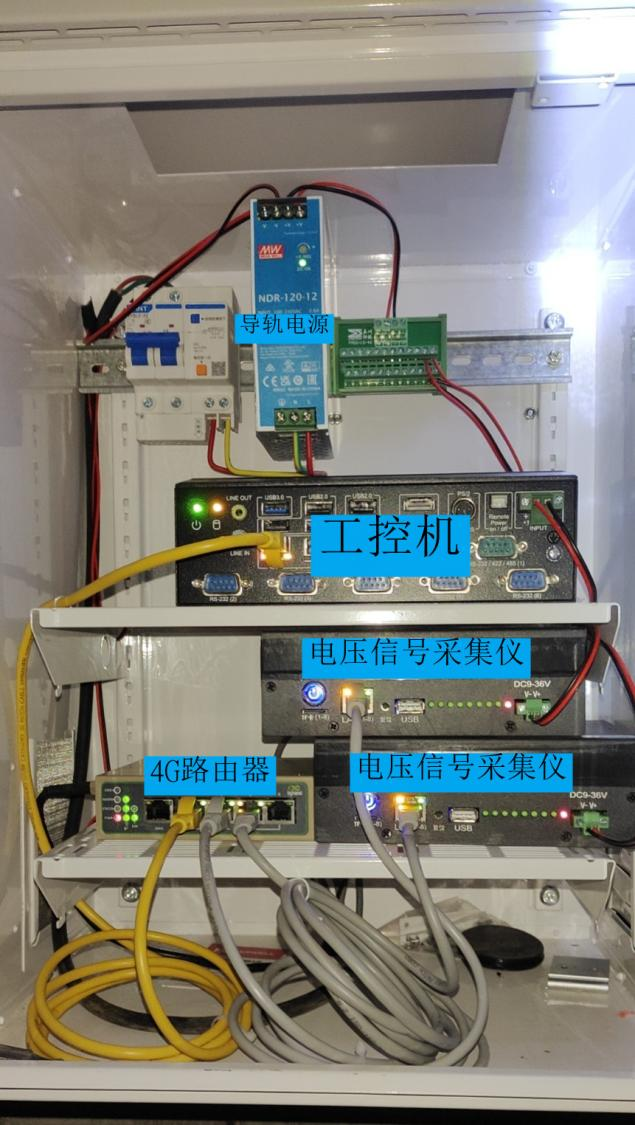

子采集柜

总采集柜
