广西两座特大桥健康监测

2024-07-22 bydz 阅读 635


一、项目背景

一座特大桥建成于2015年,桥梁分左右幅,全长1410另一座建成于2015年,全长左幅为924米,右幅为924米。

按照“安全第一、预防为主,明确责任、分级管理,突出重点、分步实施,单桥监测、联网运行”的原则,对跨江跨海跨峡谷等长大桥梁结构健康开展实时监测,动态掌握长大桥梁结构运行状况,着力防范化解公路长大桥梁运行重大安全风险,进一步提升公路桥梁结构监测和安全保障能力。公路在役和在建单孔跨径500m以上的悬索桥、单孔跨300m以上的斜拉桥、单孔跨径160m以上的梁桥和单孔跨径200m以上的拱桥,原则上均纳入实施范围。



、项目概况

本项目主要提供动态数据采集仪、低频振动传感器、拉绳位移计、双轴倾角、振弦应变计、风速风向仪、温湿度计、电流数据采集仪、差压变送器、高清摄像机、BY-IPCS监测软件、工控机、交换机并且负责安装实施和系统调试。

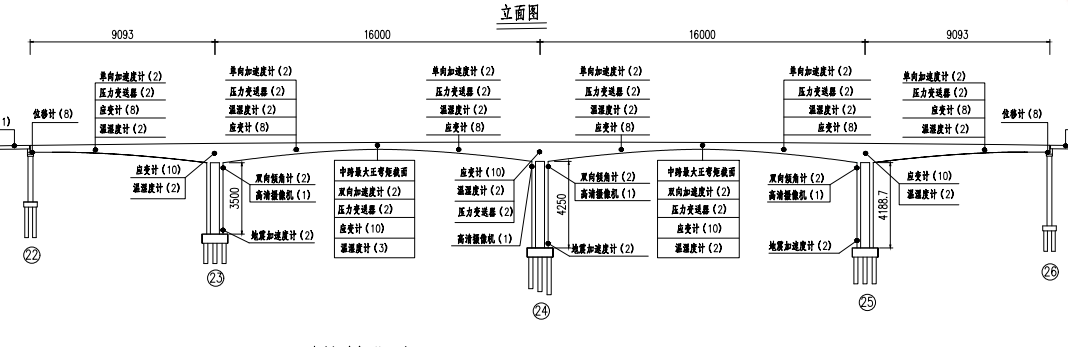

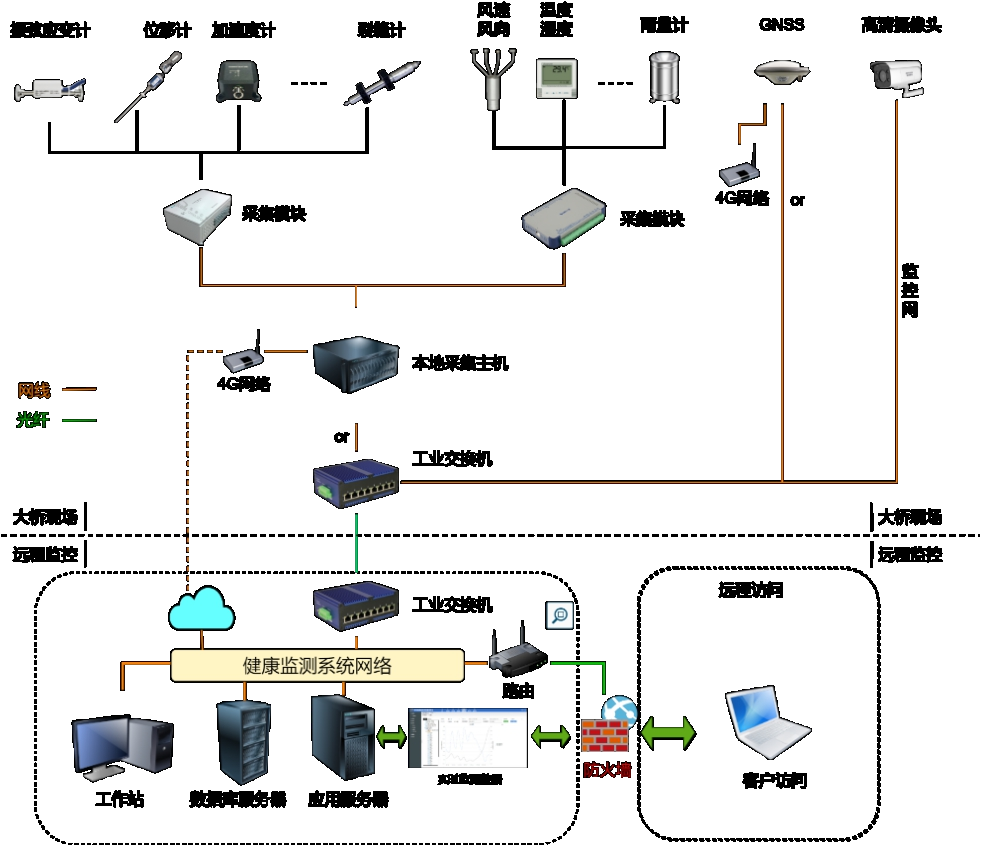

三、项目效果(监测内容)方案图




四、数据展示

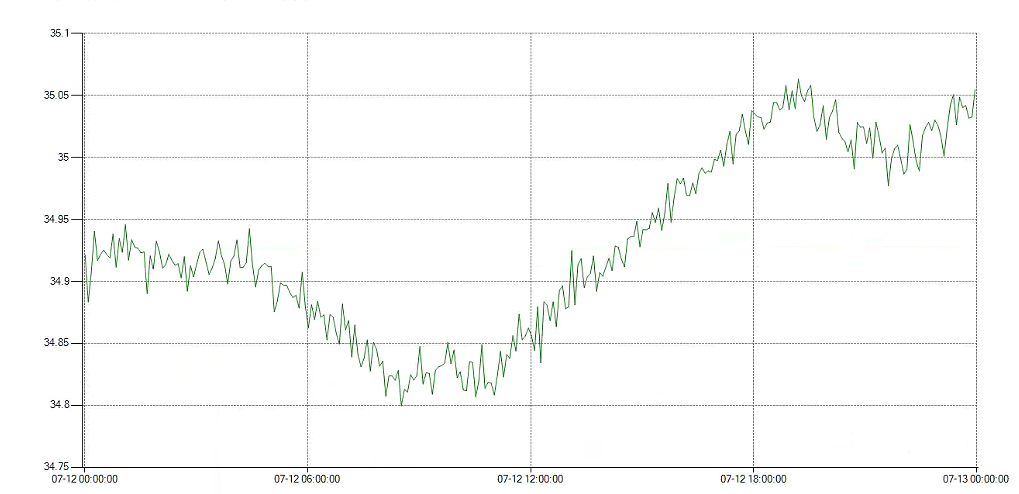

结构温度数据展示




五、项目图片

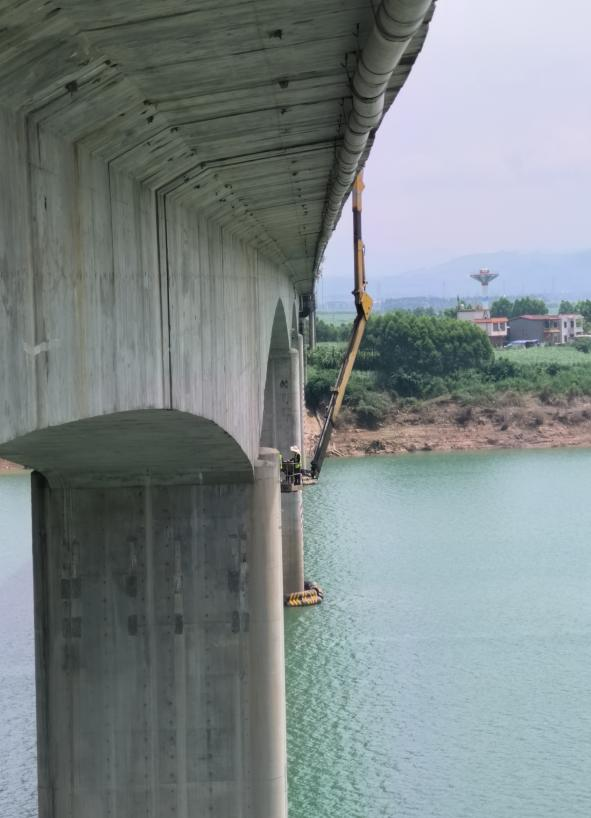

桥检车作业

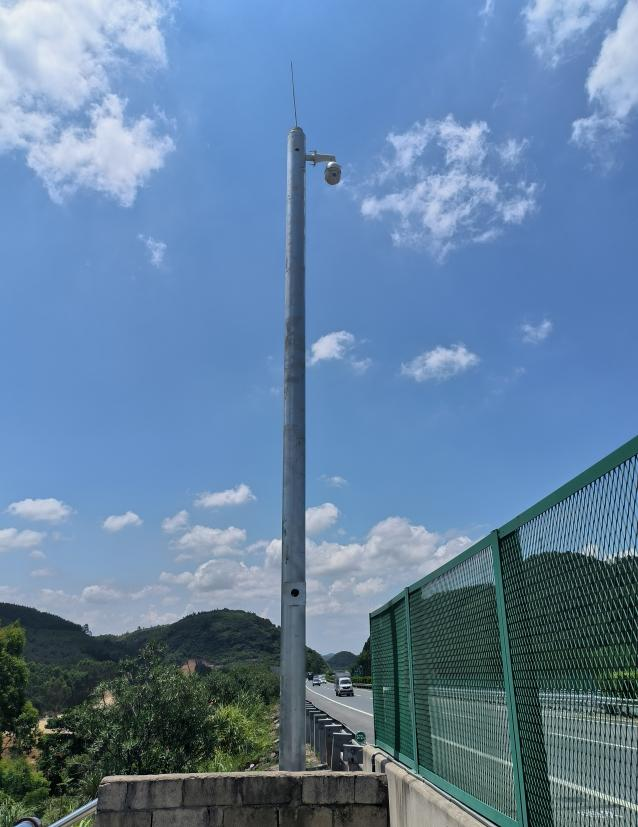

高清摄像头安装

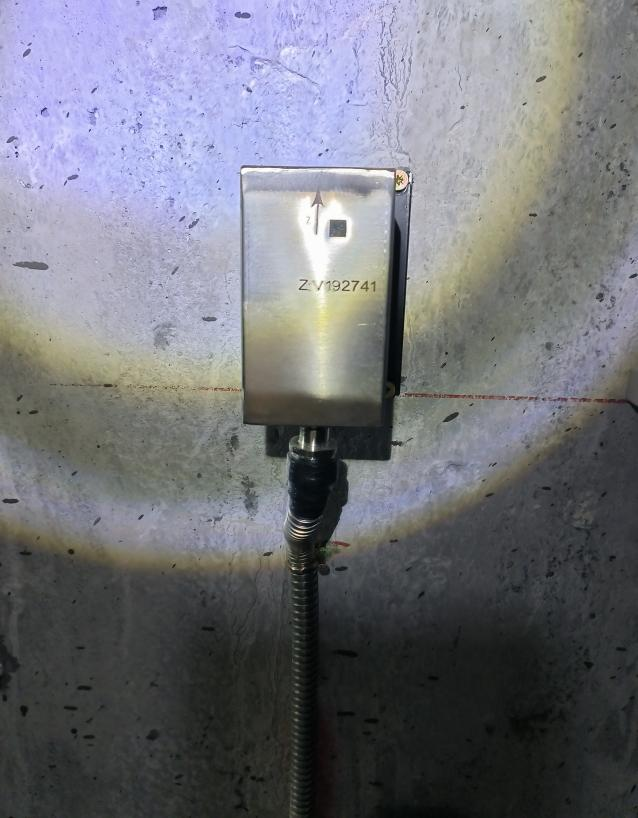

加速度计安装

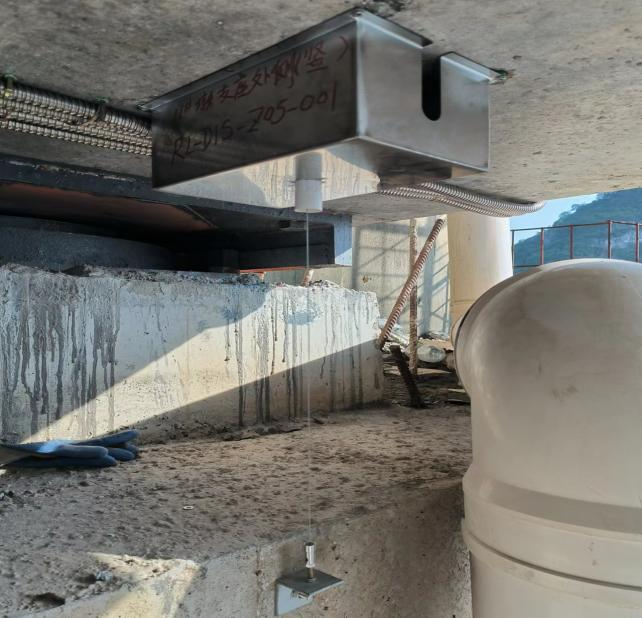

拉绳位移计安装

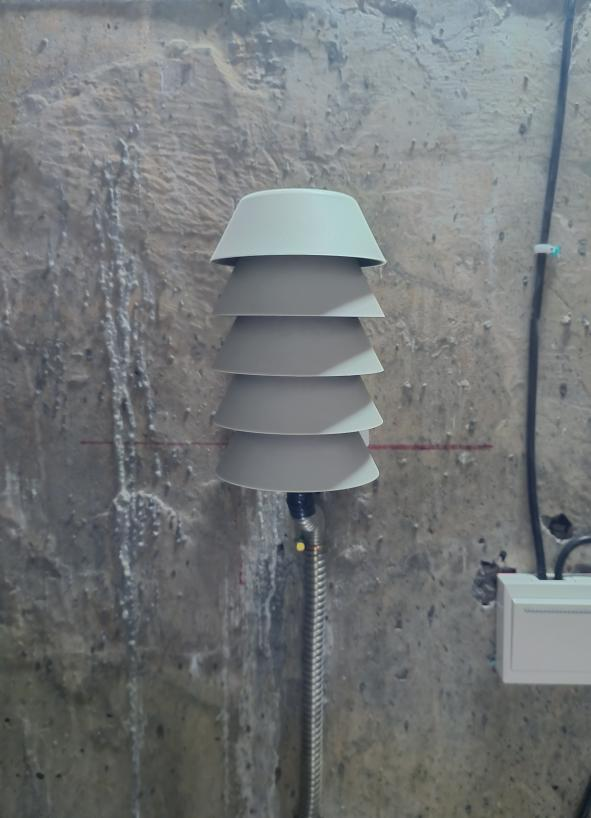

温湿度计安装

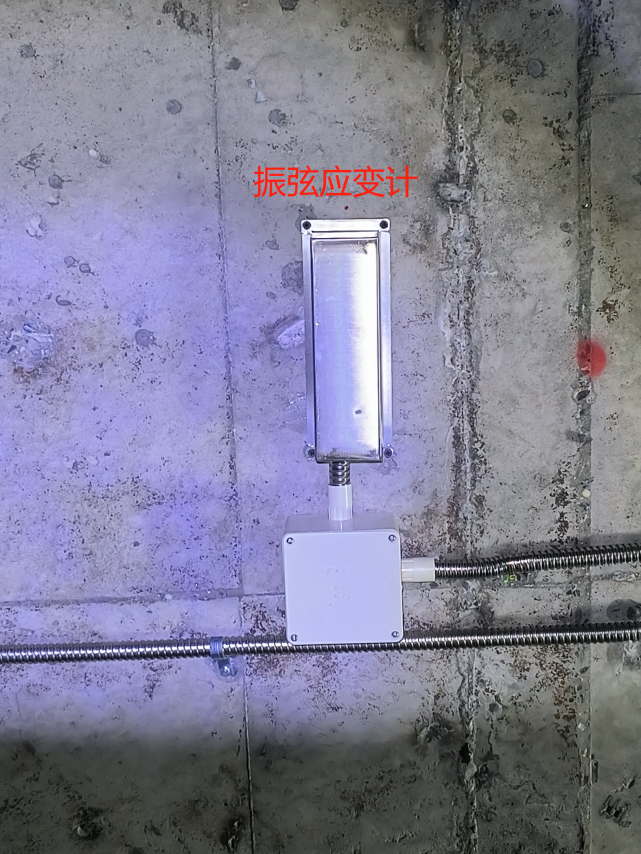

振弦应变计安装
