湖南博物院振动监测

2024-07-23 bydz 阅读 354


1 项目背景

湖南博物院位于湖南省长沙市开福区东风路50号,是中国首批国家一级博物馆,总占地面积4.9万平方米,总建筑面积为9.1万平方米。成都博物馆局部位于长沙地铁六号线上方,列车运营引起的振动可能会通过周围土体传至建筑物基础再进一步传至博物馆楼层,使结构产生较大的长期振动,对博物馆内珍贵文物的安全、管内工作人员和参观者的安全以及舒适性产生不利影响。为有效的控制和了解建筑物内振动,对建筑物内的振动监测及分析就显得尤为重要。


2 项目概况

本项目主要针对各测点在不同时刻的振动幅值波动是否有超既定标准以及其卓越频率是否发生明显变化,地铁振动运营所致振动是否对成博博物馆环境振动产生较为严重的影响这两个问题进行了数据统计和分析,本项目主要提供动态数据采集仪、低频振动传感器。

该项目具体布设仪器情况

使用设备一览表

设备型号

型号

数量

三轴振动传感器

BY-S07

6

动态数据采集仪

D3000

6



监测依据

《古建筑防工业振动技术》GBT50452-2008

《建筑工程容许振动标准》(GB50868-2013)

《环境振动监测技术规范》(HJ 918-2017)

《城市区域环境振动标准》(GB10070-1988)

《地铁设计规范》(GB 50157-2013)

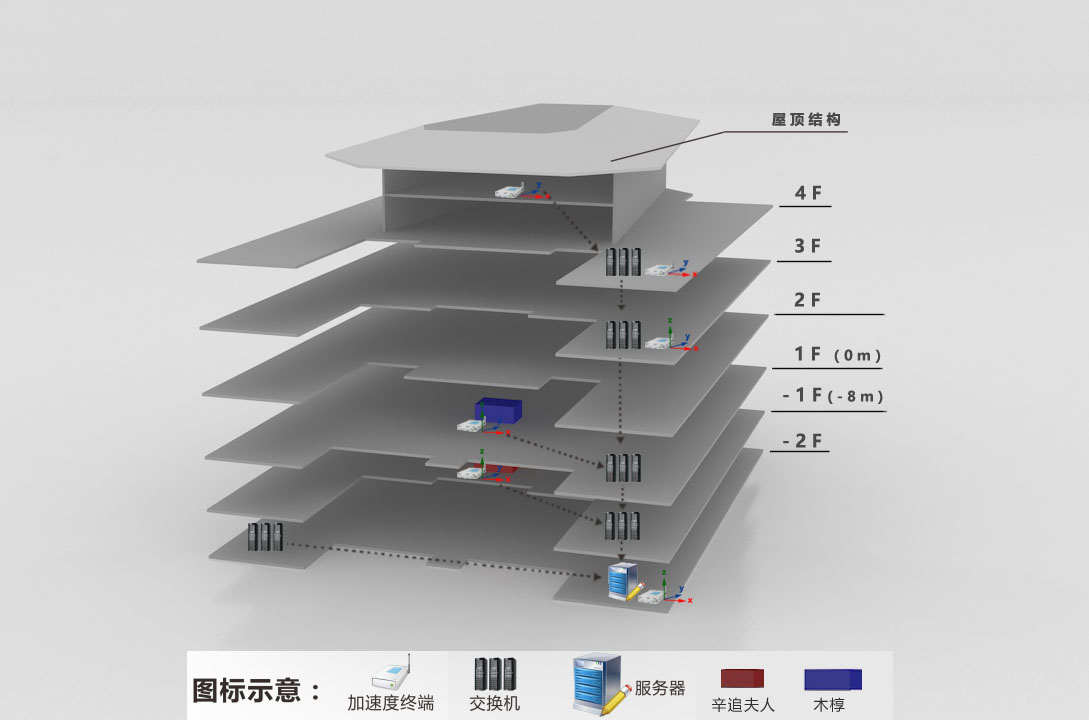

3 测点布置




4 系统特色

1. 可以进行自动测量,实时监测博物馆内的振动加速度

2. 通过互联网可以直接登录访问整个监测系统,远程修改监测设备参数,可以方便、及时、实时掌握现场情况;

3. 可以进行大容量数据自动处理,快速输出监测报告;

4. 界面灵活多样,可以根据工程的多样化需求进行定制。

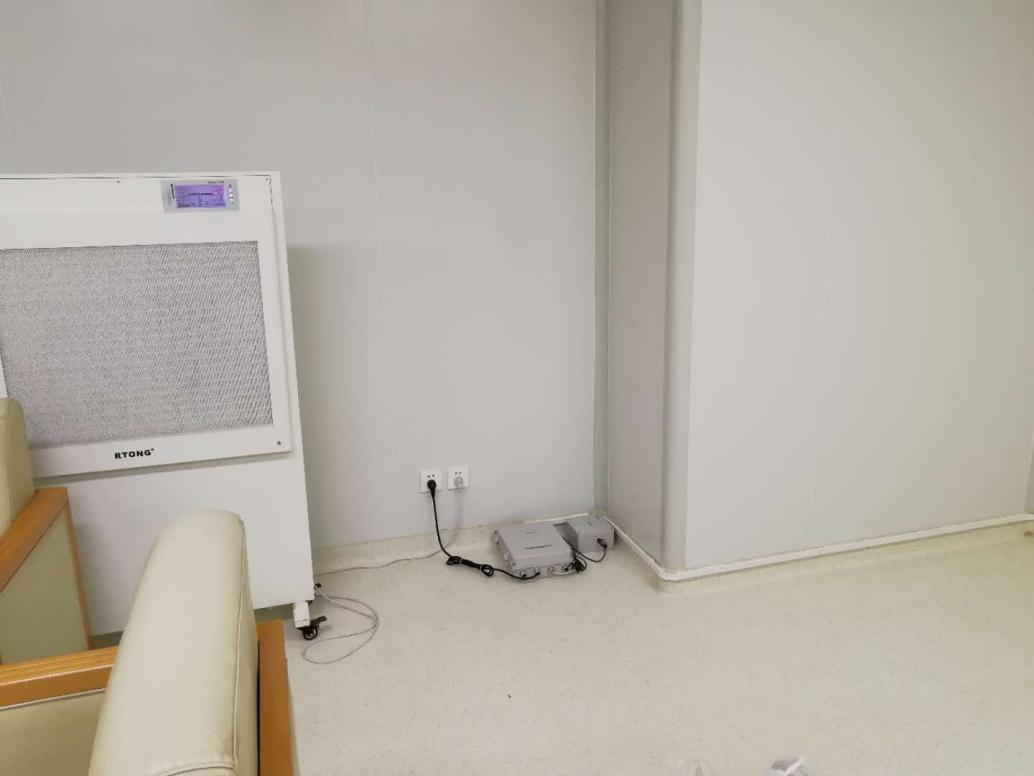

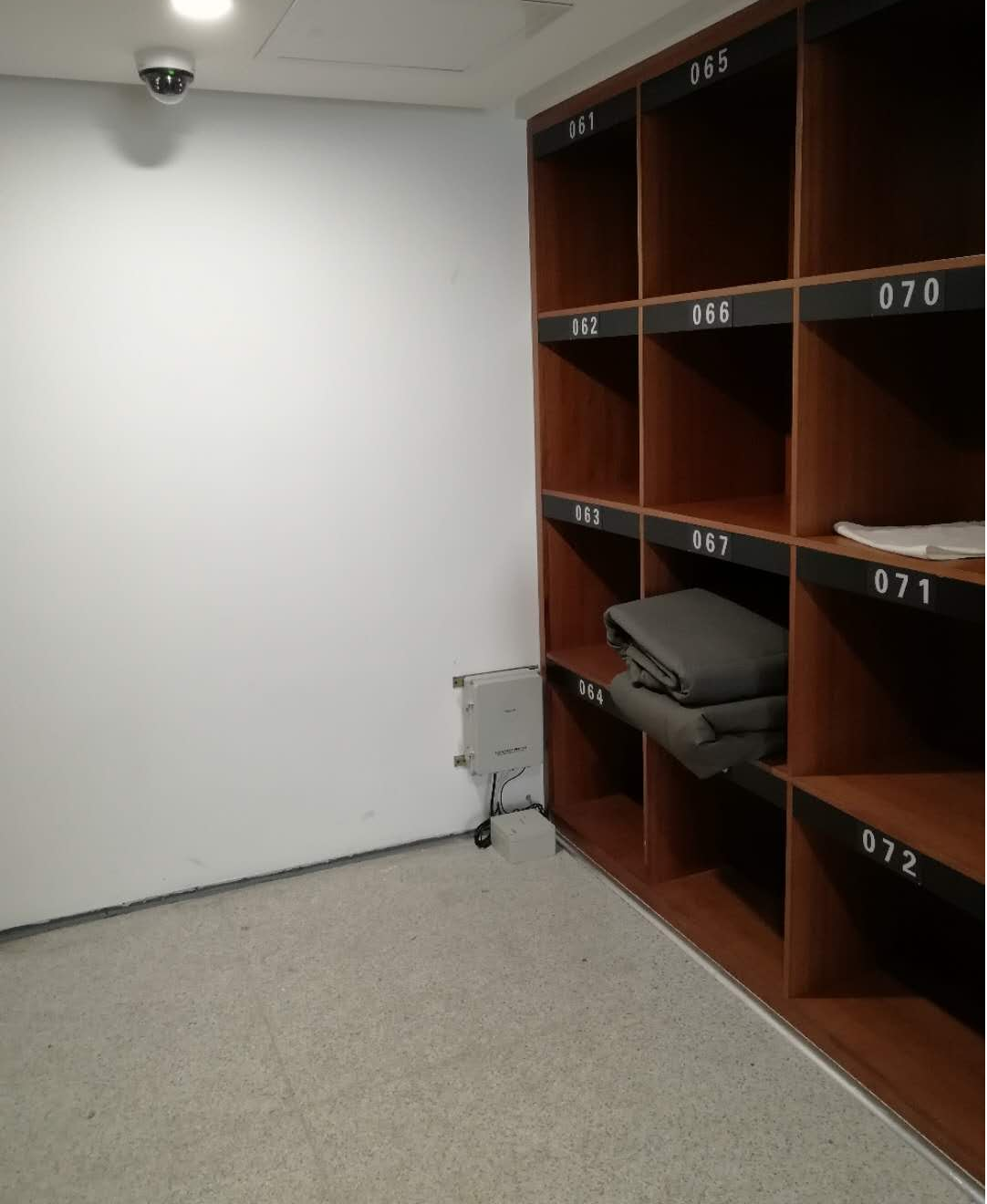

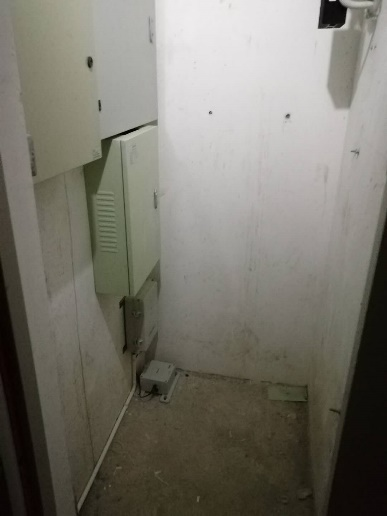

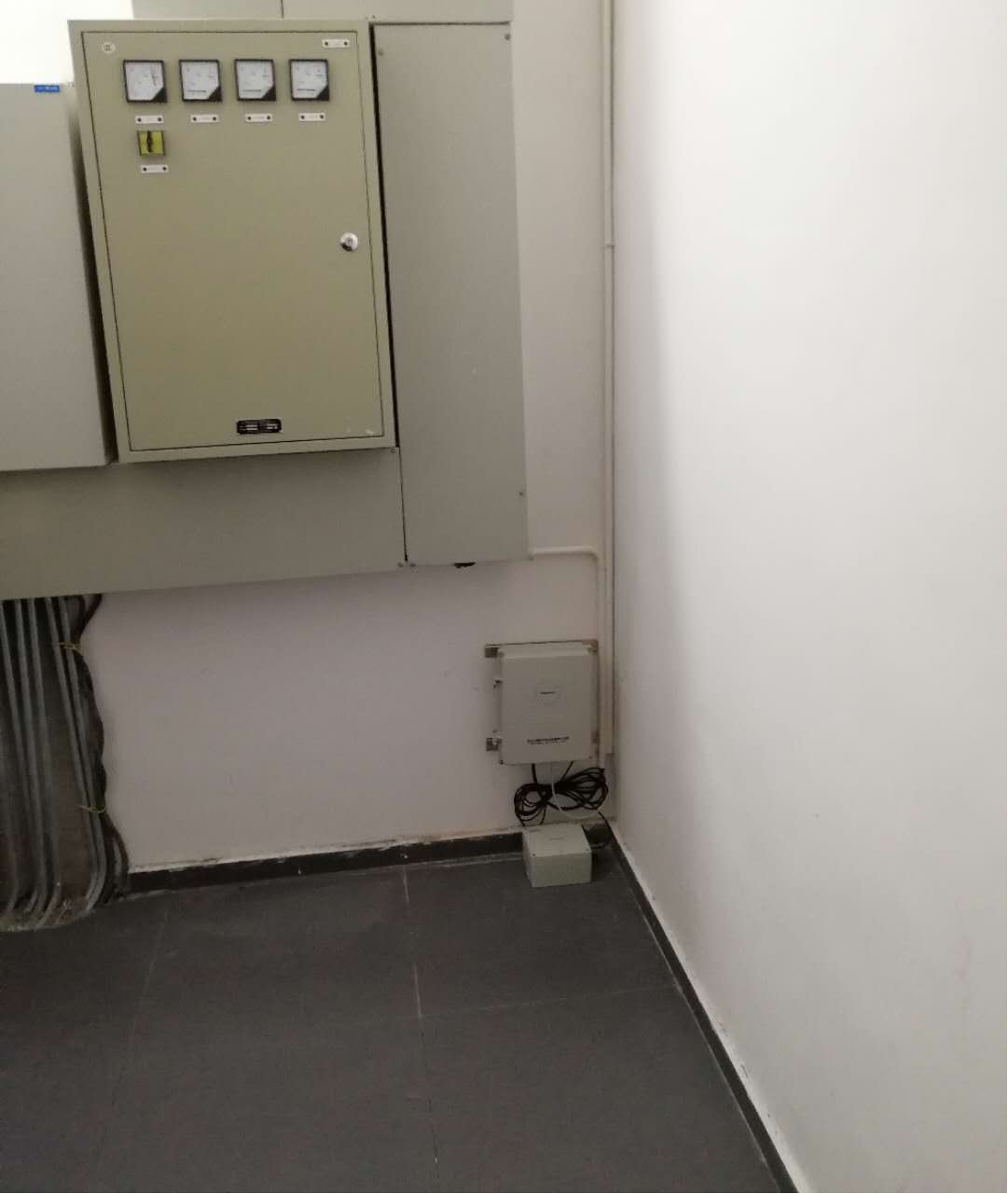

5 项目现场
