陈家祠振动监测案例

2024-07-23 bydz 阅读 342


1 项目背景

陈家祠堂又称陈氏书院,俗称陈家祠,位于广州市中山七路,是广东省各地陈氏宗族共同捐资兴建的合族祠,为陈氏宗族子弟赴省城备考科举、候任、交纳赋税、诉讼等事务提供临时居所,占地面积15000平方米,建筑面积达8000平方米,建筑结构可分为三轴三进,共有九座厅堂和六个院落。陈家祠位于广州地铁一号线上方,列车运营引起的振动可能会通过周围土体传至建筑物基础再进一步传至博物馆楼层,使结构产生较大的长期振动,对陈家祠内珍贵文物的安全、管内工作人员和参观者的安全以及舒适性产生不利影响。为有效的控制和了解建筑物内振动,对建筑物内的振动监测及分析就显得尤为重要。



2 项目概况

本项目主要针对各测点在不同时刻的振动幅值波动是否有超既定标准以及其卓越频率是否发生明显变化,地铁振动运营所致振动是否对陈家祠产生较为严重的影响这两个问题进行了数据统计和分析,本项目主要提供动态数据采集仪、低频振动传感器。

该项目具体布设仪器情况

使用设备一览表

设备型号

型号

数量

振动传感器

BY-S07

62

动态数据采集仪

D3000B

8



监测依据

《古建筑防工业振动技术》GBT50452-2008

《建筑工程容许振动标准》(GB50868-2013)

《环境振动监测技术规范》(HJ 918-2017)

《古建筑木结构维护与加固技术标准》(GB50165-2020)

《城市区域环境振动标准》(GB10070-1988)

《地铁设计规范》(GB 50157-2013)



3 系统特色

1. 记录包括地铁在内的各种振源引起的振动,可以进行自动测量,实时监测;

2. 通过互联网可以直接登录访问整个监测系统,远程修改监测设备参数,可以方便、及时、实时掌握现场情况;

3. 可以进行大容量数据自动处理,快速输出监测报告;

4. 界面灵活多样,可以根据工程的多样化需求进行定制。

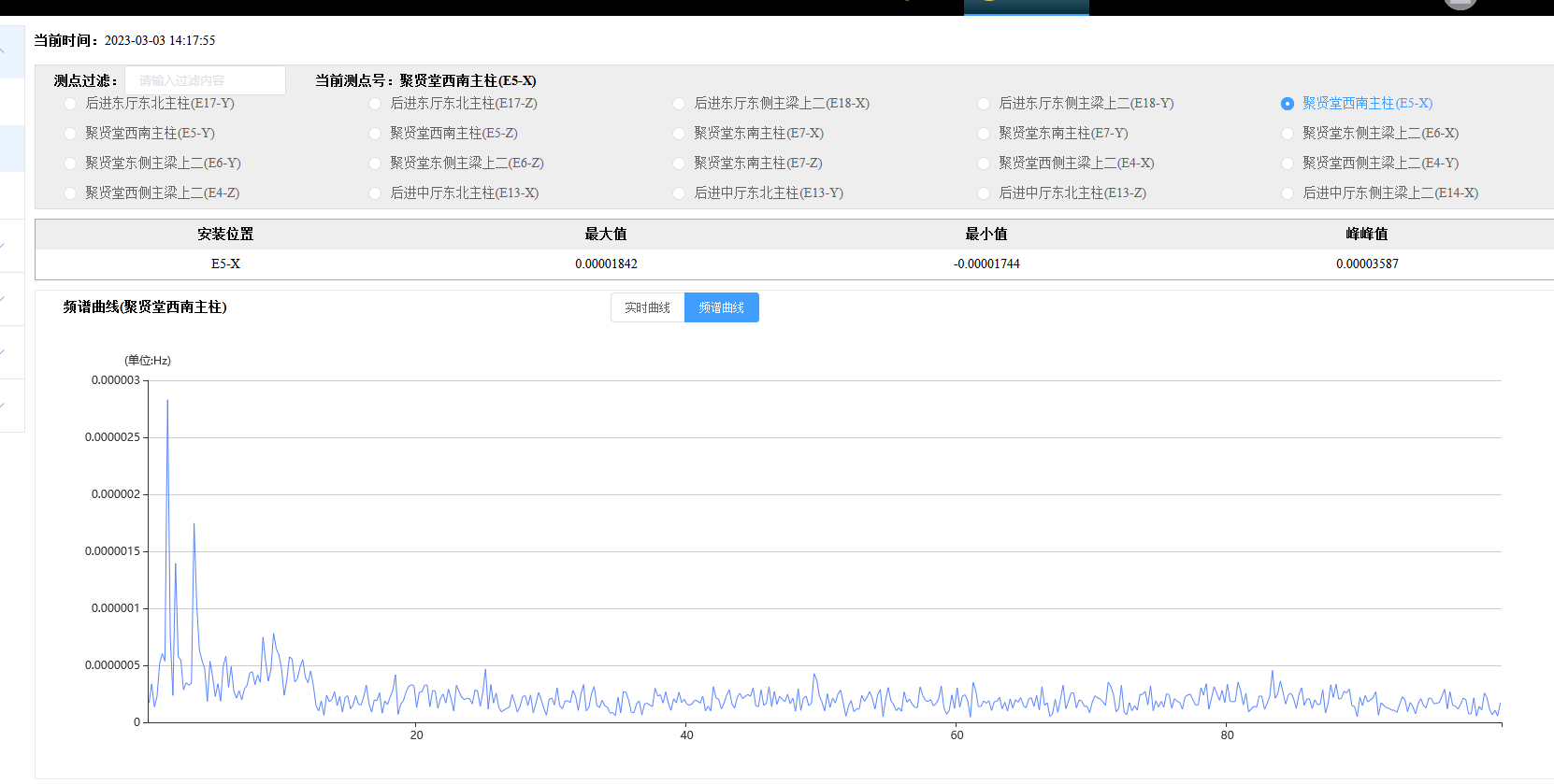

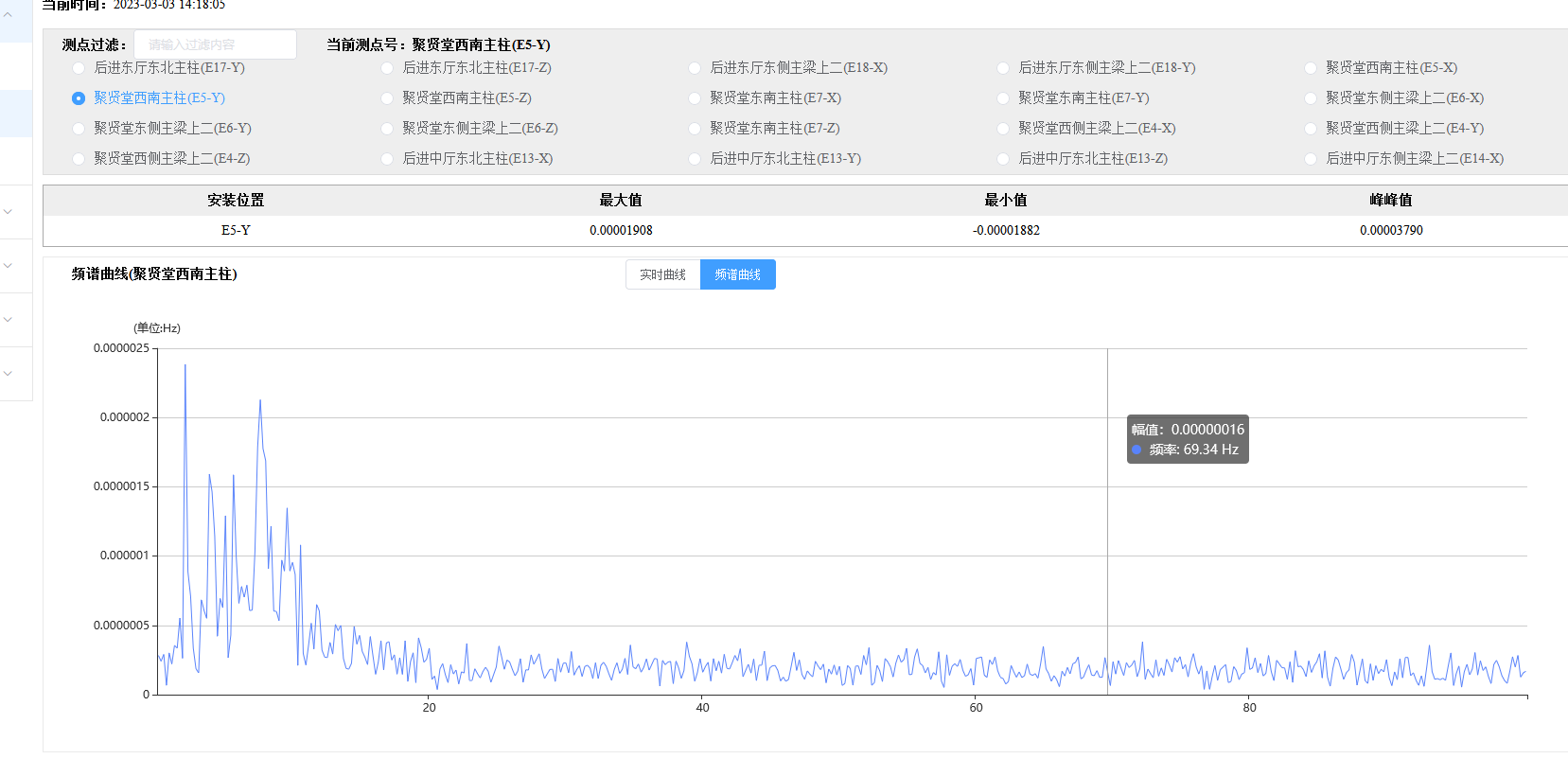

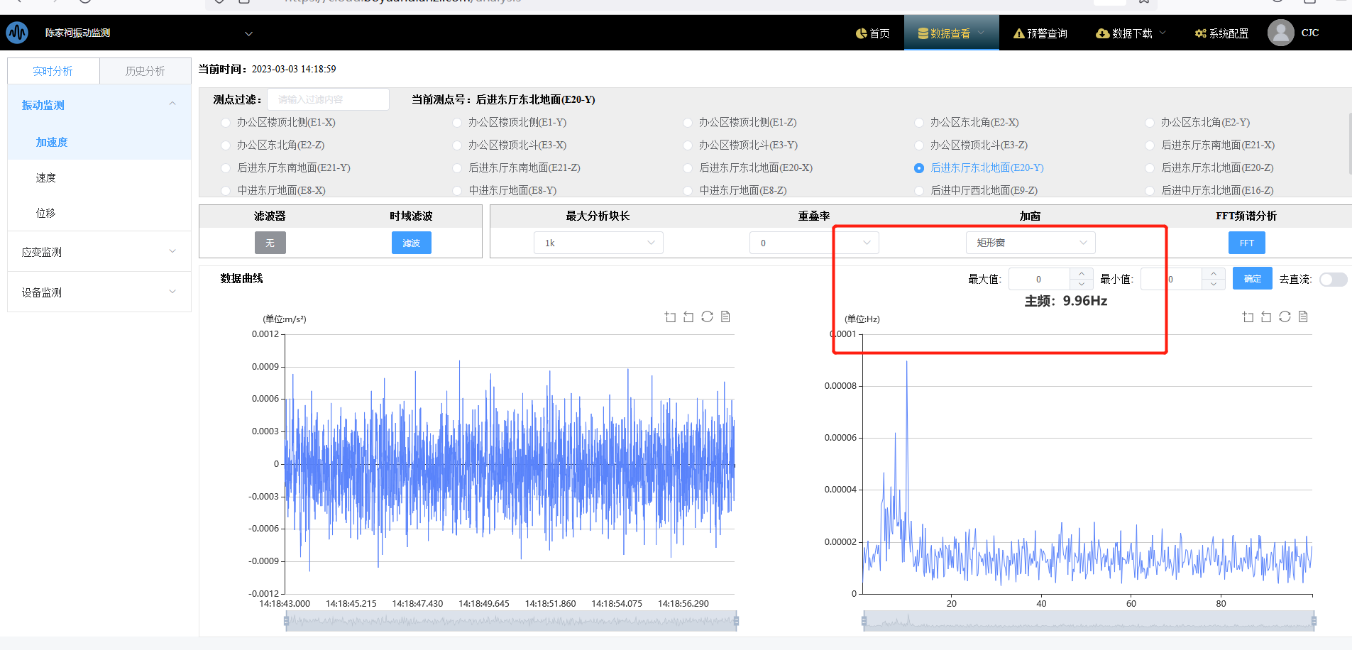

4 数据展示

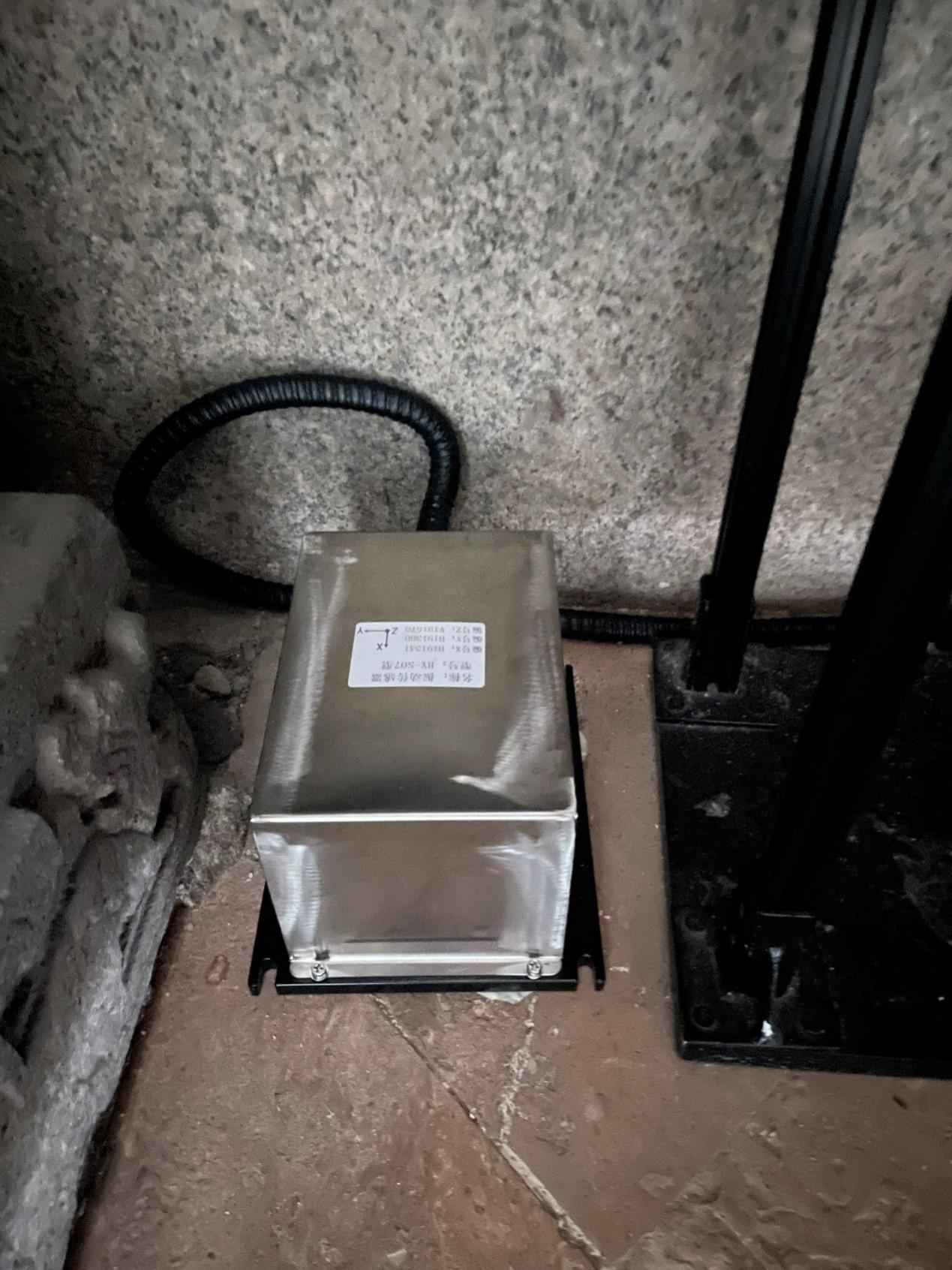

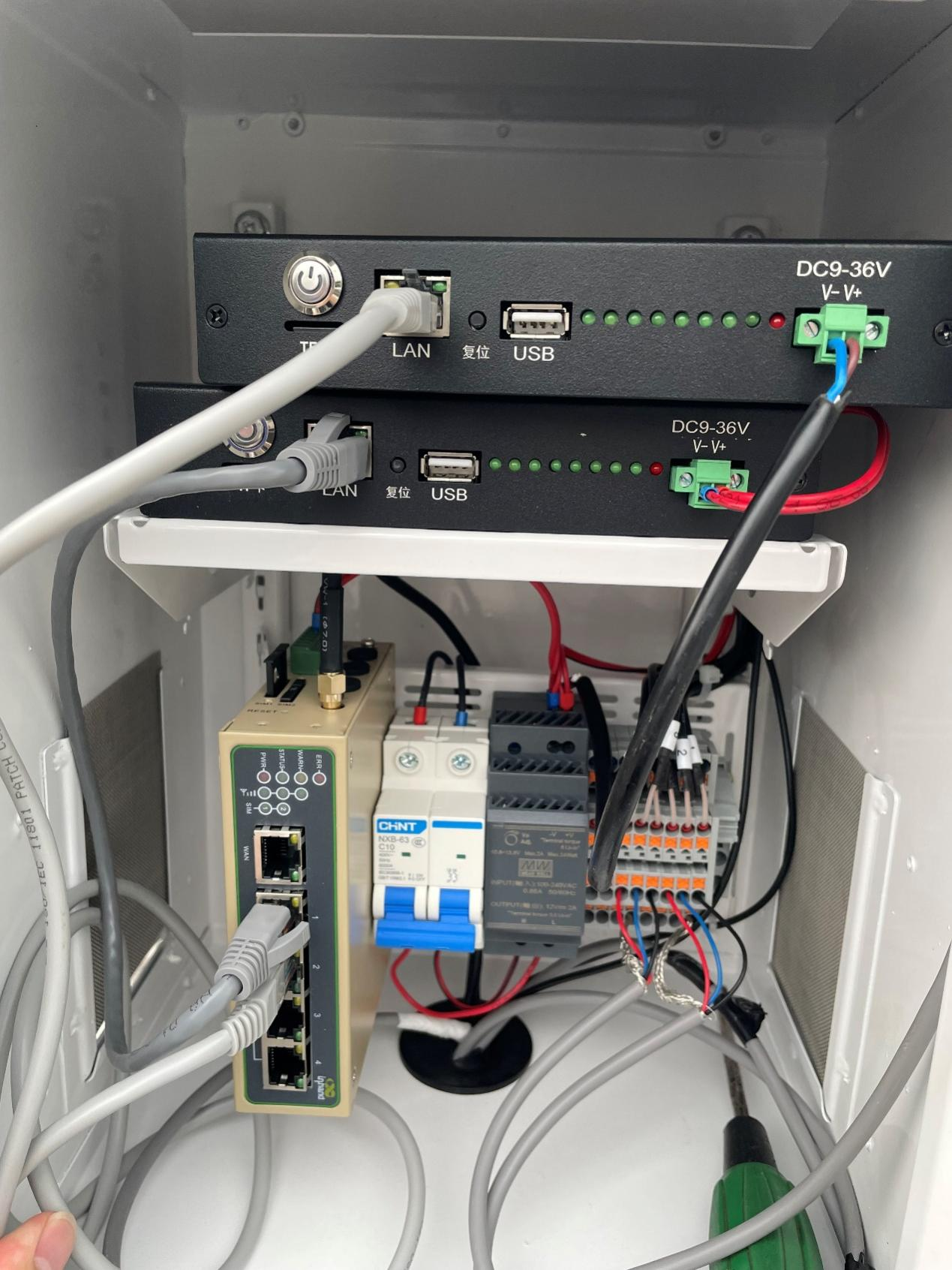

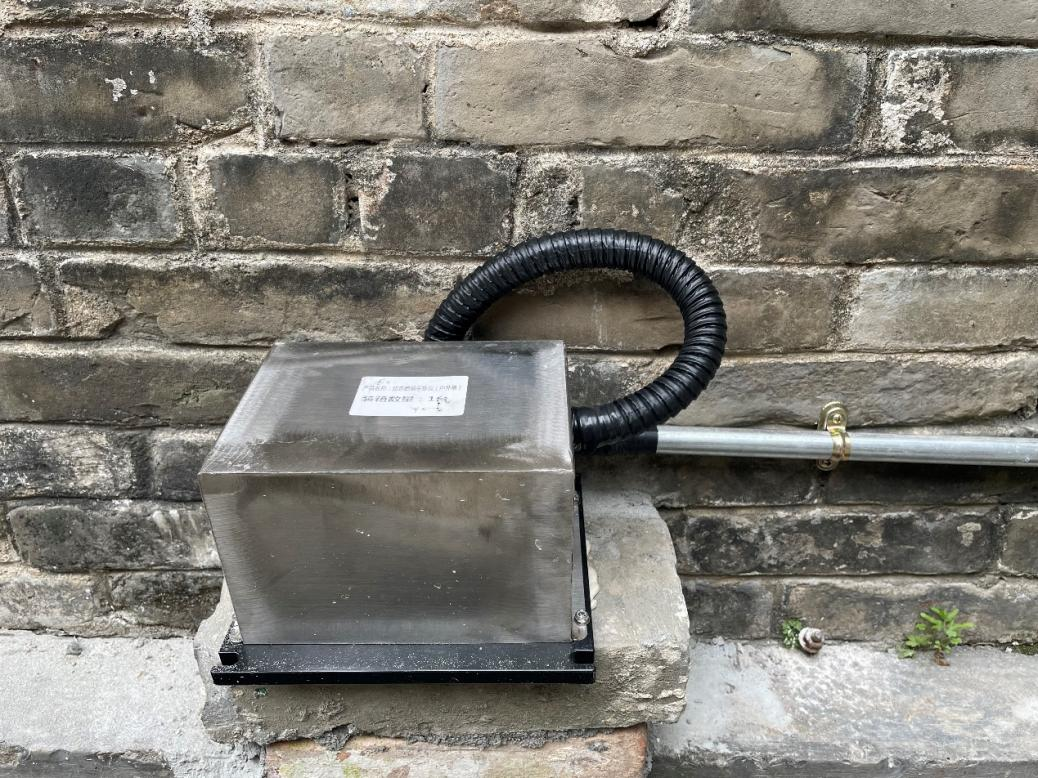

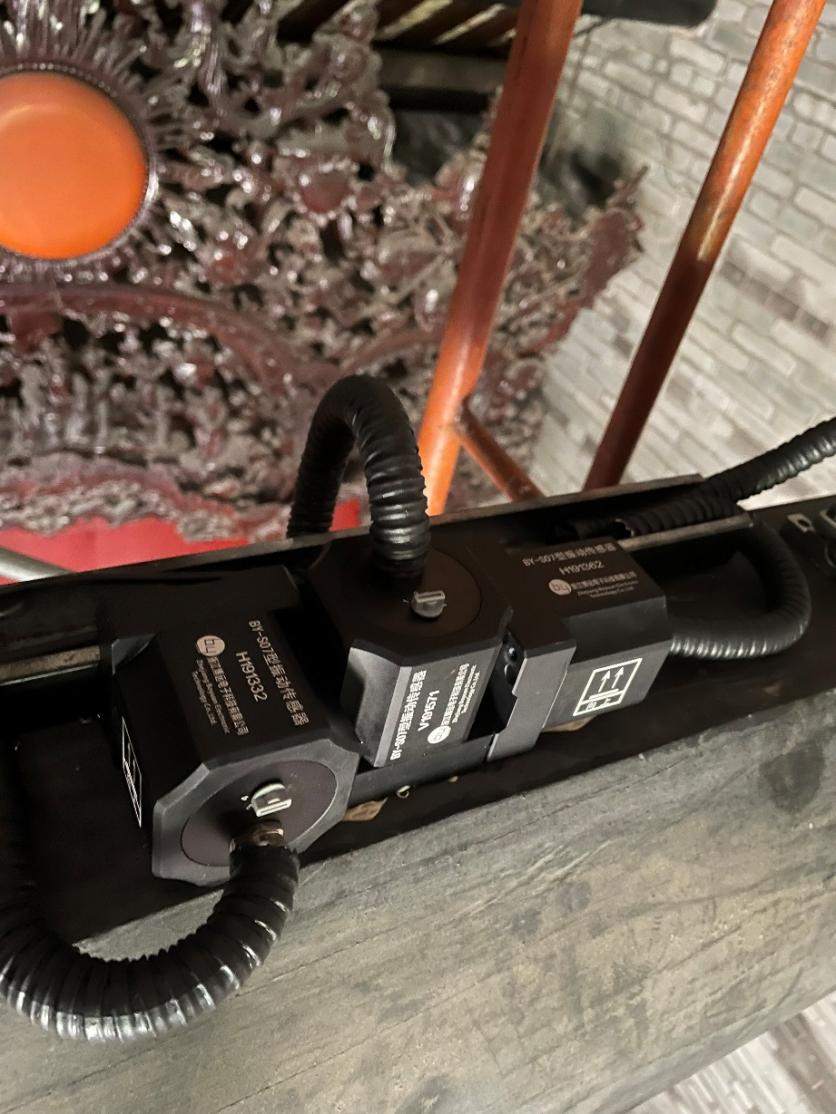

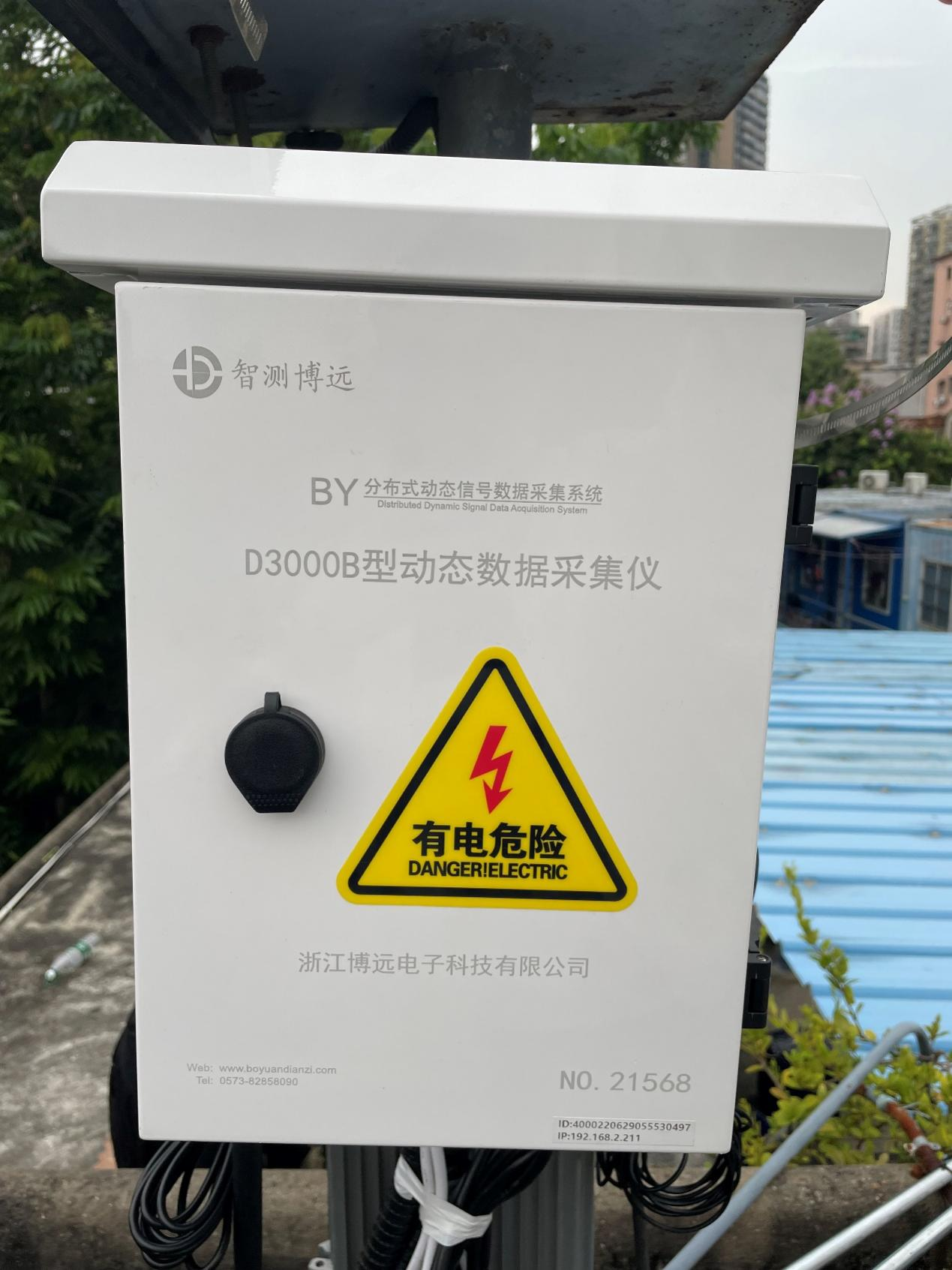

5 项目现场照片
