941型放大器
一、产品介绍
941型放大器的作用是对941B类无源磁电低频振动传感器输出信号的放大、积分、滤波和阻抗变换。941放大器有6通道、8通道和16通道三种类型。
二、适用范围
适用范围：主要用于941B、BY-S07型传感器配套使用，用于信号的调理、放大以及积分作用。
< 返回|
三、技术参数
输入阻抗（KΩ） | ≥1000 | ||
输出负荷（KΩ） | ≥1 | ||
输入噪声（μv） | 直流供电时≤1；交流供电时≤10 | ||
通频带： | 通频带选择开关档位 | 通频带（Hz） | 低通滤波陡度 |
1 | 0.25~200 | -12dB/oct | |
2 | 0.025~25 | -40dB/oct | |
三、使用方法
941B型拾振器可与941放大器配合使用。放大器的放大倍数由“参数”和“放大”两个档位决定，“参数”有4个档位，“放大”有10个档位，两个档位的交叉组合决定了放大器的放大倍数，如表1所示。

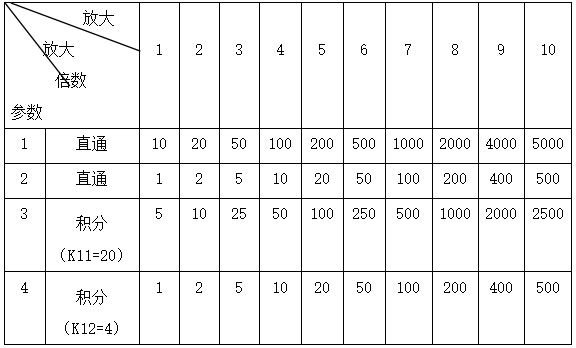

放大器各档放大倍数
放大倍数 K：“参数”置于1 时，K=10～5000，直通，用于加速度或速度测量；
“参数”置于2时，K=1～500；直通，用于加速度或速度测量；
“参数”置于3时，K=5～2000；KI1=20，积分，用于位移测量；
“参数”置于4时，K=1～500；KI2=4，积分，用于位移测量；
其中KI1及KI2为积分增益。
